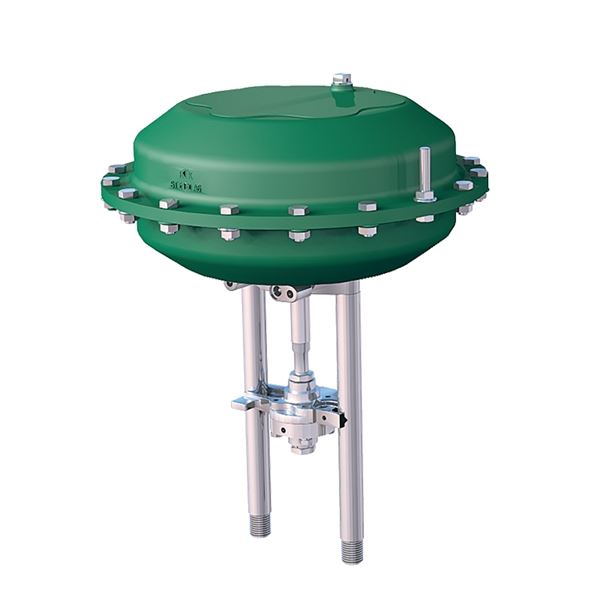

Pneumatiskt linjärt manöverdon för on/off eller reglering
| Temperatur (°C) | -20 - 80 |
|---|---|
| Huvudmaterial | Aluminium, Rostfritt stål |
| Utförande | Pneumatiskt enkelverkande |
| Artikelnummer | Matningsspänning | Anslutning enligt ISO 5211 | Drivbussning | Manövertid (s) | Antal | ||
|---|---|---|---|---|---|---|---|
| AT 3800D120 | 2024-10-31 | 14 500 SEK | |||||
| AT 3800D530 | 2024-10-31 | 22 900 SEK | |||||
| AT 3800D1000-B63D | 2024-10-31 | 61 300 SEK | |||||
| AT 3800D1000-B67D | 2024-10-31 | 65 700 SEK | |||||
| AT 3800D120-NO | 2024-10-31 | 14 500 SEK | |||||
| AT 3800D280-B62G | 2024-10-31 | 14 500 SEK | |||||
| AT 3800D280-B66G | 2024-10-31 | 14 500 SEK | |||||
| AT 3800D530-C67G | 2024-10-31 | 30 600 SEK |
Pneumatiskt manöverdon för on-off och reglering av linjär reglerventil. Med fjäderåtergång.
UEC.21 Ställdon för ventil, pneumatiska, tvåläges utan fjäderåtergång.
Manöverdon AT3800 pneumatiskt, enkelverkande för on/off och reglering av linjär reglerventil.
ATEX 94/9/EG, 2006/42/EC (MD)
Märkning på produkt: Fig. nr, serie nr, max tillåtet manövertryck.
Tillverkare, tillverkningsår
CE-märkning, Ex märkning inkl. klass
En linjär rörelse åstakoms av att ett membran utsetts för lufftryck vilket påverkar drivaxeln. Vid luftsättning komprimeras spiralfjäder som laddas med mekanisk energi, vid luftbortfall driver fjädrar membran och axel till utgångsläget.
Huvudmaterial: Aluminium, Rostfritt stål
Ingående material: Aluminium, Rostfritt stål
Temperatur (°C): -20 - 80
Manöverdonet får installeras utom- och inomhus. Om manöverdonet installeras i liggandes ställning måste pillarer placeras vertikalt i förhållande till varandra. Undvik att montera donet med luftanslutningarna uppåt för att minimera risk för att vatten och smuts skall kunna tränga in.
3800-SR_PDS_1.pdf (PDF-fil, 584 kB)
3800-SR_CE_1.pdf (PDF-fil, 114 kB)
