Elektriskt manöverdon för on/off av kulventiler, vridspjäll eller där 90° vridning krävs.
| Artikelnummer | Maximalt moment MAST (Nm) | Matningsspänning | Drivbussning | Manövertid (s) | Antal | |||
|---|---|---|---|---|---|---|---|---|
| AT 3910-10-11A5E | ||||||||
| AT 3910-10-12A3A | ||||||||
| AT 3910-10-12A3A4 | ||||||||
| AT 3910-10-12A3E | ||||||||
| AT 3910-10-12A4E | ||||||||
| AT 3910-10-3A1A2 | ||||||||
| AT 3910-10-3A3A2 | ||||||||
| AT 3910-10-3A4A | ||||||||
| AT 3910-10-9A3E | ||||||||
| AT 3910-10-9A4A |
Väderbeständigt manöverdon för on-off eller reglerande manövrering av kulventiler och vridspjäll. Vridmoment 45-150 Nm.
UEC.11 Ställdon för ventil, elektriska, tvåläges utan fjäderåtergång
UEC.11 Ställdon för ventil, elektriska, tvåläges utan fjäderåtergång

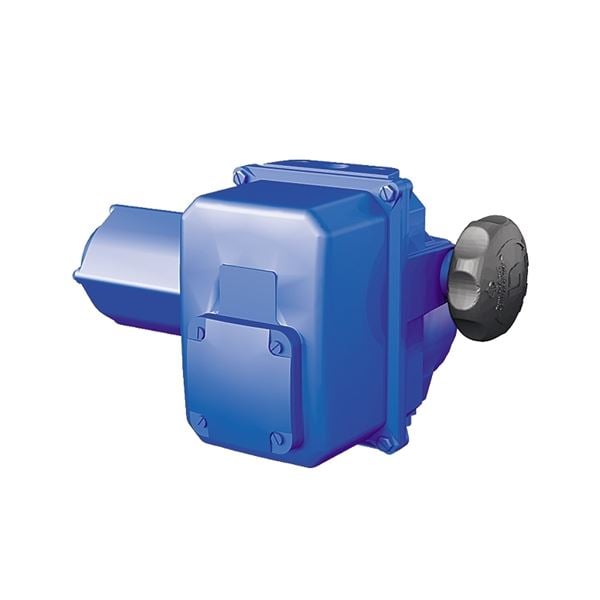

Manöverdon Bernard Elektriskt AT 3910 för 90°. manövrering av kulventiler, vridspjäll- eller där 90° rörelse krävs. Donet tillverkas efter önskade egenskaper, kontakta Armatec för mer info.
2006/95 EEC (LVD), 2004/108 EEC (EC)
Produkten är CE-märkt
Märkning på produkt: Artikelnr, fabrikat, typbeteckning, serie nr, spänning och strömstyrka.
Kopplingsschema är placerat i motorutrymmet.
Standardutförande
Reversibelt manöverdon i fyra storlekar, för vridning 0-90°, justerbart genom en kombination av vägberoende gränslägesbrytare, mekaniska lägesstopp och/eller momentbrytare. Eldonet är en kompakt kombination av elmotor med termiskt överbelastningsskydd och självhämmande, permanentsmord snäckväxel. Standard med manuell nödmanövrering och lägesvisare. Manöverdonets anslutningsmått mot armatur är enligt ISO 5211.Vibrationsresistent till 1g, (9,8 m/s2) vid 10-500 Hz. Designtid 20 000 cykler (On-Off) / 300 000 starter (reglerande). Testat enligt EN 15714-2 klass A och B
Huvudmaterial: Aluminium
Ingående material: Aluminium, Stål
Temperatur (°C): -20 - 60
BK04 kod: 20712 Manöverdon
IP klass: IP67
Produktens färg: RAL 5002 - Ultramarinblå
Vid alla arbeten med manöverdonet skall strömmen frånkopplas.Manöverdonet ska kopplas enl. kopplingsschema, se bruksanvisning.Varje don måste spänningsmatas separat genom individuell omkopplare eller reläkontakt, minimum 16A, så att korsmatning mellan donen förhindras.Vid utomhusinstallation skall donet förses med skydd (tak eller kåpa).Installation med nedåtriktad motor bör undvikas.Vrid ventilen med manöverdonets handratt till mittläget. Se indikering på donets topp.Anslut alltid värmeelementet.Kontrollera att manöverdonet vrider ventilen i önskad riktning.Rätt ändlägeskontakt (öppen eller stängd) skall då bryta motorströmmen.Kabelgenomföringar skall uppfylla minst manöverdonets skyddsklass.Se bruksanvisning för uppstart, förvaring och underhåll.
3910-_PDS_3.pdf (PDF-fil, 746 kB)
COD_16050_UE_UKCA Declaration SQ4 à SQ1000 ind B.pdf (PDF-fil, 137 kB)
