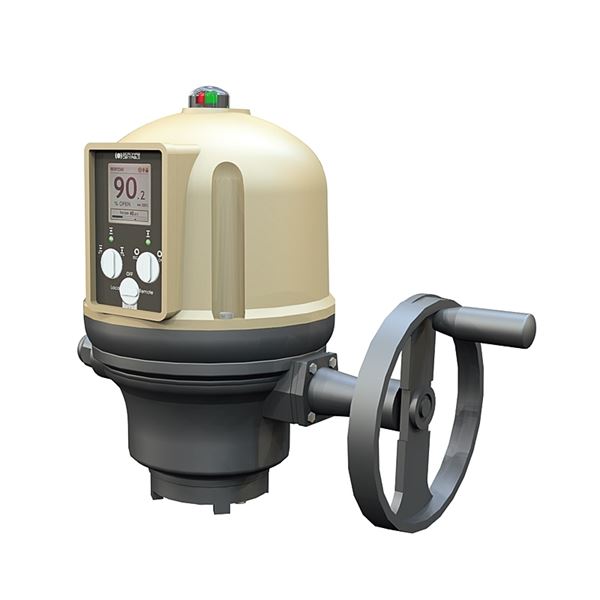

3941-POS_IMG_1.jpg Bernard Controls

Elektriskt reglerande manöverdon AT 3941-

Elektriskt manöverdon för reglering av kulventiler, vridspjäll eller där 90° vridning krävs.

Matningsspänning230VAC, 24VDC, 3x400VAC
Maximalt moment (Nm)50 - 800

Varianter

Artikelnummer Maximalt moment MAST (Nm) Matningsspänning Drivbussning Manövertid (s) Avs.datum Bruttopris Antal
AT 3941-10-POS RSK 5356242 100 230VAC 19x19mm 25 2024-12-12 Tillfälligt slut 32 800 SEK
AT 3941-10-POS24VDC RSK 5356243 100 24VDC 19x19mm 21 2024-12-12 Tillfälligt slut 33 000 SEK
AT 3941-10-POS400V 100 3x400VAC 19x19mm 25 2025-01-30 Beställningsvara 32 800 SEK
AT 3941-15-POS RSK 5356246 150 230VAC 19x19mm 30 2024-12-12 Tillfälligt slut 33 200 SEK
AT 3941-15-POS24VDC RSK 5356247 150 24VDC 19x19mm 25 2025-01-30 Beställningsvara 34 900 SEK
AT 3941-15-POS400V 150 3x400VAC 19x19mm 30 2025-01-30 Beställningsvara 33 200 SEK
AT 3941-25-POS RSK 5356250 250 230VAC 19x19mm 30 2024-12-12 Tillfälligt slut 34 900 SEK
AT 3941-25-POS24VDC 250 24VDC 19x19mm 25 2025-01-30 Beställningsvara 40 900 SEK
AT 3941-25-POS400V 250 3x400VAC 19x19mm 30 2025-01-30 Beställningsvara 34 900 SEK
AT 3941-50-POS RSK 5356254 500 230VAC 27x27mm 35 2024-12-12 Tillfälligt slut 37 800 SEK
AT 3941-50-POS400V 500 3x400VAC 27x27mm 35 2025-01-30 Beställningsvara 37 800 SEK
AT 3941-80-POS 800 230VAC 27x27mm 55 2025-01-08 Beställningsvara 47 400 SEK
AT 3941-80-POS400V 800 3x400VAC 27x27mm 55 2025-01-30 Beställningsvara 47 400 SEK

Produktinformation

Användningsområde

Manöverdon för reglerande manövrering av kulventiler, vridspjäll- eller där en 90° rörelse krävs. Vridmoment mellan 50 till 800 Nm.

AMA-text

UEC.1 Ställdon för ventil, elektriska

Manöverdon Bernard Elektriskt AT 3941 för 90°. manövrering av kul-, vridspjäll- eller där 90° rörelse krävs.

Kvalitetssäkring

SS-EN 60034-1, 2006/95 EEC (LVD), 2004/108 EEC (EC), 2006/42/EC (MD), SS-EN 61000-6-4, SS-EN 61000-6-2, SS-EN 60529

Produkten är CE-märkt

Märkning på produkt: Artikelnr, fabrikat, typbeteckning, serie nr, spänning och strömstyrka.
Kopplingsschema är placerat i motorutrymmet.

Energi/miljödeklaration

Reach datum: 2024-11-22

PosKomponentMaterial
1HusAluminium
2Kåpa*Aluminium
3DrivbussningStål
*Epoxymålad RAL 1014, C4 enligt ISO 12944

Mått och vikt

ArtikelnummerABCNettovikt (kg)
3941-10-POS26237825715
3941-10-POS24VDC26237825715
3941-10-POS400V26237825715
3941-15-POS26237825715
3941-15-POS24VDC26237825715
3941-15-POS400V26237825715
3941-25-POS26339232518
3941-25-POS24VDC26339232518
3941-25-POS400V26339232518
3941-50-POS29040333520
3941-50-POS400V29040333520
3941-80-POS31644036123
3941-80-POS400V31644036123

Funktion och konstruktion

Standardutförande
Reversibelt manöverdon AT3941 i sex storlekar, för vridning 0-90°, justerbart genom en kombination av vägberoende gränslägesbrytare, mekaniska lägesstopp. Eldonet är en kompakt kombination av elmotor med termiskt överbelastningsskydd och självhämmande, permanentsmord snäckväxel. Standard med manuell nödmanövrering och lägesvisare. Positionerande/reglerande manöverdon (POS) har integrerad styrlåda (LOGIC) med display och fler inkopplingsmöjligheter analogt (4-20mA, 0-10v) och digitalt. Modeller med styrlåda har möjlighet till lokal manövrering via tryckknappar, styrning och konfigurering via smart app. Manöverdonets anslutningsmått mot armatur är enligt ISO 5211. Designtid 1 200 000 cykler. Testat enligt EN 15714-2 Klass C.

Tekniska data

Huvudmaterial: Aluminium

Ingående material: Aluminium, Stål

Temperatur (°C): -20 - 70

Temperatur noteringar: Finns andra temperaturområden på förfrågan.

Maximalt moment (Nm): 50 - 800

ETIM klassning: EC011290 - Ventilmotor/Servomotor

BK04 kod: 20712 Manöverdon

IP klass: IP68

Produktens färg: RAL 1014 - Elfenbensvit

Teknisk data

ArtikelnummerMaximalt moment MAST (Nm)Anslutning enligt ISO 5211DrivbussningStartström (A)Effektförbrukning (kW)
3941-10-POS100F05/F0719x19mm0.70.015
3941-10-POS24VDC100F05/F0719x19mm80.03
3941-10-POS400V100F05/F0719x19mm0.50.03
3941-15-POS150F05/F0719x19mm1.10.03
3941-15-POS24VDC150F05/F0719x19mm80.03
3941-15-POS400V150F05/F0719x19mm0.50.03
3941-25-POS250F07/F1019x19mm1.40.04
3941-25-POS24VDC250F07/F1019x19mm100.05
3941-25-POS400V250F07/F1019x19mm0.50.04
3941-50-POS500F07/F1027x27mm1.70.06
3941-50-POS400V500F07/F1027x27mm0.80.07
3941-80-POS800F10/F1227x27mm1.70.06
3941-80-POS400V800F10/F1227x27mm0.750.07

Installation och underhåll

Möjlig montageposition: Vertikal, Horisontell

Vid alla arbeten med manöverdonet skall strömmen frånkopplas. Manöverdonet ska kopplas enl. kopplingsschema, se bruksanvisning. Varje don måste spänningsmatas separat genom individuell omkopplare eller reläkontakt, minimum 16A, så att korsmatning mellan donen förhindras. Installation med nedåtriktad motor bör undvikas. Vrid ventilen med manöverdonets handratt till mittläget. Se indikering på donets topp. Anslut alltid värmeelementet. Kontrollera att manöverdonet vrider ventilen i önskad riktning. Rätt ändlägeskontakt (öppen eller stängd) skall då bryta motorströmmen. Kabelgenomföringar skall uppfylla minst manöverdonets skyddsklass. Se bruksanvisning för uppstart, förvaring och underhåll.
