Tilbakeslagsventil AT 1165-

Bruksområde

Tilbakeslagsventil for hovedsakelig
- avløpsvann
- forurenset vann
- sandholdig vann
- viskøse medier

AMA-tekst

PSE.33 Tilbakeslagsventiler i avløpsvannsystemer

Tilbakeslagsventil, type kule, AT 1165, G... i gråjern, PN 10.

Kvalitetssikring

PED 2014/68/EU

Produktet er CE-merket

Produktmerking: Merke, DN, PN, materiale og strømningshastighet.

Energi/miljødeklarasjon

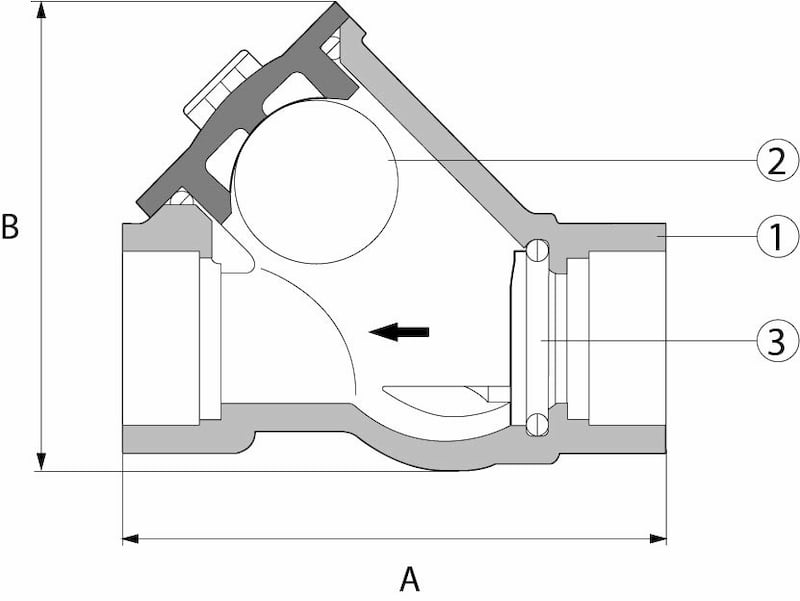

Mål og vekt

Dimensjonsområde (DN): 25 - 65

Funksjon og design

Tilbakeslagsventilen er konstruert for medier med forurensninger eller tyktflytende væsker. På grunn av kulens selvrensende funksjon har lukkesystemet uhindret gjennomstrømning uten risiko for blokkering. Dette gjør kule-tilbakeslagsventilen spesielt egnet for avløpsvanninstallasjoner.

- Svært lavt trykkfall
- Støyfri
- Robust
- Pålitelig i drift
-Tetthet oppnås ved hjelp av en elastisk gummipakning på ventilsetet.

Tekniske data

Hovedmateriale: Støpejern

Hovedmaterialets kode: Støpejern GJL-250 (GG25)

Inngående materialer: Støpejern

Inkludert materialkode: Støpejern GJL-250 (GG25)

Temperatur (°C): -10 - 80

Trykklasse (PN): 10

ETIM klassifisering: EC011469 - Tilbakeslagsventil

BK04-kode: 20711 Backventiler

Installasjon og vedlikehold

Strømningsretning: En-veis

Mulig monteringsposisjon: Vertikal, Horisontal

Mulige monteringsposisjonsnotater: Ved vertikal installasjon skal strømmen være stigende. Vertikal installasjon er å foretrekke. Ved horisontal montering skal kulehuset være over rørets senterlinje. Merk at ved horisontal montering er åpningstrykket nær null, noe som kan føre til en forsinkelse i lukkingen ved lav returstrøm.

Kuleventilen skal installeres med strømningen i retning av den innstøpte strømningspilen. Ved vertikal montering skal strømningsretningen være stigende. Vertikal montering er å foretrekke. Ved horisontal montering skal kulehuset være over rørets senterlinje. Merk at ved horisontal montering er åpningstrykket nær null, noe som kan føre til forsinket lukking ved lav returstrøm.
