EVCS-i Dreiespjeld Wafer
Hus: GGG40
Disk: Duplex
Liner: EPDM
Dreiespjeld AT2313B er en høykvalitets ventil som er perfekt for avstengning og regulering av varmt og kaldt vann, glykolblandet vann, sjøvann, vakuum og nøytrale gasser. Den er produsert av seigjern og har vulkanisert sete som gir lang levetid. Ventilen har lavt dreiemoment og lavt trykkfall. EPDM-gummien som anvendes i ventilen passer for varmt vann, luft, nøytrale gasser, visse organiske syrer, visse alkoholer og ikke minst sjøvann. Anslutningen er flenset iht. EN1092. Velg dreiespjeld AT2313B for pålitelig og effektiv funksjon.
| Dimensjonsområde (DN) | 40 - 800 |
|---|---|
| Trykklasse (PN) | 16 |
| Temperatur (°C) | -20 - 110 |
| Hovedmateriale | Seigjern |
| Artikkelnummer | DN | PN | Temperatur (°C) | Manøvrering | Korrosjonsklasse | Antall | |
|---|---|---|---|---|---|---|---|
| AT 129422 | 40 | 16 | -20 - 110 | Fri aksel | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 129423 | 50 | 16 | -20 - 110 | Fri aksel | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 129424 | 65 | 16 | -20 - 110 | Fri aksel | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 129425 | 80 | 16 | -20 - 110 | Fri aksel | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 129426 | 100 | 16 | -20 - 110 | Fri aksel | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 129427 | 125 | 16 | -20 - 110 | Fri aksel | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 129428 | 150 | 16 | -20 - 110 | Fri aksel | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 129429 | 200 | 16 | -20 - 110 | Fri aksel | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 129430 | 250 | 16 | -20 - 110 | Fri aksel | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 129431 | 300 | 16 | -20 - 110 | Fri aksel | C3 (EN ISO 12944-2) | Forespørsel | Tilbud |
| AT 129432 | -20 - 110 | Forespørsel | Tilbud |
EVCS-i Dreiespjeld Wafer Hus: GGG40 Disk: Duplex Liner: EPDM Dreiespjeld AT2313B er en høykvalitets…
VelgBeskrivelse: Dette produktet er en høykvalitets ventil designet for å fungere i krevende miljøer med en trykklasse på PN16. Med et imponerende temperaturområde på -20°C til 110°C, kan den brukes i et bredt spekter av industrielle applikasjoner. Ventilen er tilgjengelig i dimensjonsområdet fra DN40 til DN600, og er konstruert med enkel installasjon og langvarig holdbarhet i tankene. Hvis du trenger en pålitelig ventil som leverer jevn ytelse og pålitelighet, er dette produktet et utmerket valg.
PSB.2 Roterende spjeldventiler
Dreiespjeldventil AT2313i, med hus av seigjern og fastvulkanisert tetning av EPDM samt spjeld i Duplex.
AT2313B med fri spindel for aktuering
AT2313BS med spak standard t.o.m. DN150
AT2313BV med gir standard f.o.m. DN150
PED 2014/68/EU, AFS 2016:1
Produktet er CE-merket
Produktmerking: Modell, DN, flens, materiale på hus, setemateriale, spjeldmateriale, PS, TS, PT, testdato, serienummer, standard og AT-nummer.
REACH dato: 2023-06-14
Dimensjonsområde (DN): 40 - 800

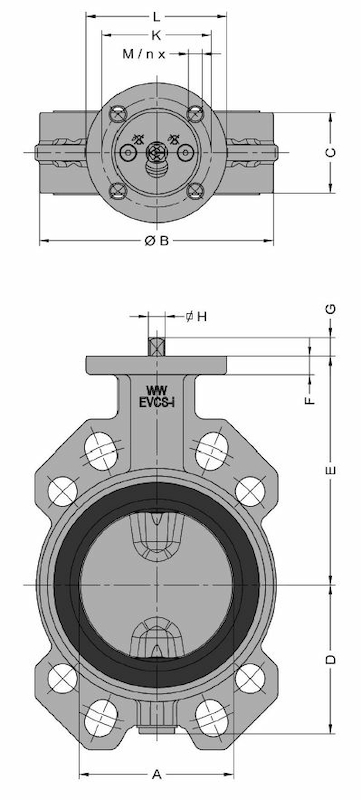

| Varenummer | A | B | C | D | E | F | Netto vekt (kg) |
|---|---|---|---|---|---|---|---|
| 129422 | 33 | 86 | 58 | 12 | 2 | ||
| 129423 | 43 | 100 | 63 | 12 | 3 | ||
| 129424 | 46 | 115 | 71 | 12 | 4 | ||
| 129425 | 46 | 130 | 78 | 12 | 4 | ||
| 129426 | 52 | 150 | 98 | 12 | 5 | ||
| 129427 | 56 | 182 | 109 | 12 | 8 | ||
| 129428 | 56 | 210 | 133 | 14 | 9 | ||
| 129429 | 60 | 262 | 158 | 14 | 14 | ||
| 129430 | 68 | 315 | 194 | 15 | 23 | ||
| 129431 | 78 | 371 | 219 | 15 | 35 | ||
| 129432 | 0 |
Vedlikeholdsfrie dreiespjeld med sentrisk disk, delt spindel, helt hus med fastvulkanisert gummitetning som eliminerer risikoen for korrosjon, beskytter ventilhuset innvendig mot korrosjon og fungerer som flenspakning. Produksjonsprosessen sikrer utmerket tetning og forlenget levetid ettersom slitasje på tetningen elimineres. Spjeldets profil er avgjørende for å oppnå gode Kv-verdier som på sikt gir minimerte energitap. Ventilen er tett uavhengig flow-retning.
Hovedmateriale: Seigjern
Hovedmaterialets kode: Støpejern GJS-400-15 (GGG40)
Inngående materialer: Seigjern
Inkludert materialkode: Støpejern GJS-400-15 (GGG40)
Temperatur (°C): -20 - 110
Trykklasse (PN): 16
Forbindelse/Tilkobling: Flenset DIN-EN1092
ETIM klassifisering: EC010910 - Butterfly ventil (spjeldventil)
BK04-kode: 20706 Vridspjäll
Produktfarge: RAL 2000 - Gul oransje
Strømningsretning: To-veis
Mulig monteringsposisjon: Vertikal, Horisontal
Mulige monteringsposisjonsnotater: Ventilen skal ikke monteres med spindelen pekende nedover, ettersom dette kan føre til lekkasje på sikt.
Ventilen skal monteres mellom flenser, uten pakninger, og der det er mulig med spindelen i horisontal posisjon. Unngå å montere ventilen med spindelen pekende nedover. Ved ensidig montering skal bolter og muttere ikke trekkes til med høyere tiltrekkingsmoment enn det som er angitt i tabellen i den aktuelle standarden. Ventilen bør vedlikeholdes regelmessig for å unngå ansamling av smuss som kan føre til lekkasje.
Dreiespjeld AT2313B Produktdatablad (PDF-fil, 513 kB)
