Reduksjonsventil messing PN25

For trykkreduksjon av vann med justerbart høytrykk (1,5-12bar) på utløpet. Høytrykksreduksjonsventil med balansert sete og settpunktskala, type D06FH

Dimensjonsområde (DN)15 - 50
Trykklasse (PN)25
Temperatur (°C)0 - 70
HovedmaterialeMessing
  • Vurdering C- - SundaHus Miljødata Artikkelen har en vurdering C- i SundaHus Miljødata.
  • Byggvarubedömning - Undviks Produktet har en vurdering Undviks i Byggvarubedömning.

Varianter

Artikkelnummer DN PN KVS Trykk nedstrøms bar(g) Antall
AT 125092 40 25 12,6
AT 125089
AT 125090
AT 125091
AT 125093

Produktinformasjon

Bruksområde

I henhold til EN 806-2 beskytter trykkreduksjonsventiler av denne typen vanninstallasjoner mot for høyt trykk fra vannforsyningen. De kan også brukes til industrielle eller kommersielle applikasjoner innenfor rammen av deres spesifikasjoner. Ved å installere en trykkreduksjonsventil unngås trykkskader og vannforbruket reduseres. Innstilt trykk holdes også konstant, selv når det er store variasjoner i innløpstrykket. Ved å redusere driftstrykket og holde det på et konstant nivå, minimeres strømningsstøyen i installasjonen.

AMA-tekst

PSE.21 Trykkstyrte ventiler i væskekraftsystemer

Kvalitetssikring

PED 2014/68/EU art 4.3, AFS 2016:1, 8 paragraf

Energi/miljødeklarasjon

Byggevaredeklarasjon: Unngått

Produkt BVB ID: 52034

Sundahus: C-

REACH anmeldingsplikt

REACH dato: 2024-09-23 11:58

Liste over detaljer

PosKomponentMateriale
1Fjærdeksel med justeringsknottAnnet
2VentilhusMessing
3TilkoblingerMessing
4Manometer (ikke inkludert)Annet
5Filterskål

Mål og vekt

Dimensjonsområde (DN): 15 - 50

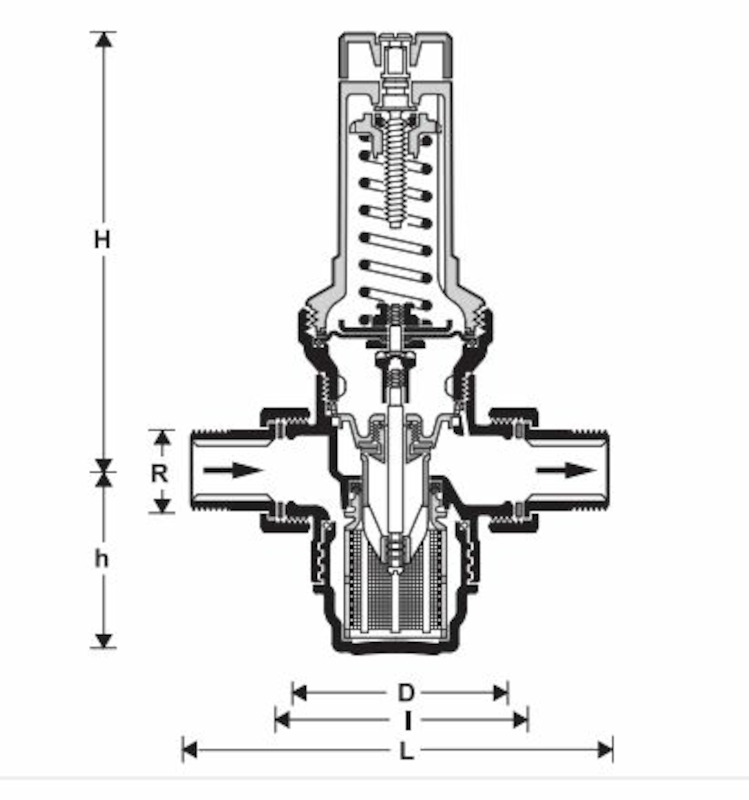

Mål

DNABCD
40255172126

Funksjon og design

Ventilen har innebygget smussfilter med maskevidde 0,16 mm (gjelder ikke AT 4235).
Kjeglen er avlastet, noe som gir konstant lavtrykk selv ved varierende høyt trykk. Ventilen er tett ved null forbruk og lavtrykket er konstant. Ventilhuset har to stikkontakter for måling av lavtrykket (en stikkontakt for AT 4235).

AT 4166, 4167 er utstyrt med koblingsmutter for tilkobling. Trykkmåler er kun inkludert ved bestilling separat.

Tekniske data

Hovedmateriale: Messing

Inngående materialer: Messing, Rustfritt stål, Gummi

Temperatur (°C): 0 - 70

Trykklasse (PN): 25

Forbindelse/Tilkobling: Utvendige gjenger ISO 228-1 (G, BSPP)

ETIM klassifisering: EC010122 - Trykkreduksjonsventil

Installasjon og vedlikehold

Mulig monteringsposisjon: Horisontal

Kan monteres i alle installasjonsposisjoner. For AT4166 og 4167 skal filteret monteres nedover.
