Reduksjonsventil AT 4169-

Viridi reduksjonsventil i avzinkningsherdet blyfri messing (under 0,2% bly) Trykk på utløp justerbar (1,5-6bar). For trykkreduksjon av vann. Type D06F-LFA fra Resideo Braukmann (tidligere Honeywell).

Dimensjonsområde (DN)	15 - 50
Trykklasse (PN)	16
Temperatur (°C)	0 - 30
Hovedmateriale	Messing

Artikkelen har en vurdering C- i SundaHus Miljødata.
Produktet har en vurdering Undviks i Byggvarubedömning.

Varianter
Produktinformasjon
Nedlastbar
Tegninger

Varianter

Artikkelnummer	DN	PN	KVS	Trykk nedstrøms bar(g)
AT 121098 NRF 5627027	15	16	2,4	1,5 - 6
AT 129726 NRF 5627028	20	16	3,1	1,5 - 6
AT 121099 NRF 5627029	25	16	5,8	1,5 - 6
AT 129725 NRF 5627031	32	16	5,9	1,5 - 6
AT 129723 NRF 5627032	40	16	12,6	1,5 - 6
AT 121100 NRF 5627033	50	16	12	1,5 - 6

Produktinformasjon

Bruksområde

Viridi reduksjonsventil for reduksjon av vanntrykk. D06F-LF trykkreduksjonsventiler beskytter drikkevannsinstallasjoner mot høyt trykk og trykkstøt i rørene i henhold til EN 806-2. I henhold til spesifikasjonene egner D06F seg for både private, industrielle og kommersielle installasjoner. Ved å installere en trykkreduksjonsventil unngår man trykkskader og reduserer vannforbruket. Det innstilte trykket holdes også konstant, selv ved store svingninger i innløpstrykket. Ved å redusere driftstrykket og holde det på et konstant nivå minimeres strømningsstøyen i installasjonen.

AMA-tekst

PSE.21 Trykkstyrte ventiler i væskekraftsystemer

Kvalitetssikring

PED 2014/68/EU art 4.3, AFS 2016:1, 8 paragraf, DWGV

PED, art. 4 § 3 Skal ikke CE-merkes.

Produktmerking: Fabrikat, tilkobling og pil som angir strømningsretningen.

Energi/miljødeklarasjon

Byggevaredeklarasjon: Unngått

Produkt BVB ID: 108503

Sundahus: C-

REACH dato: 2024-09-23 11:58

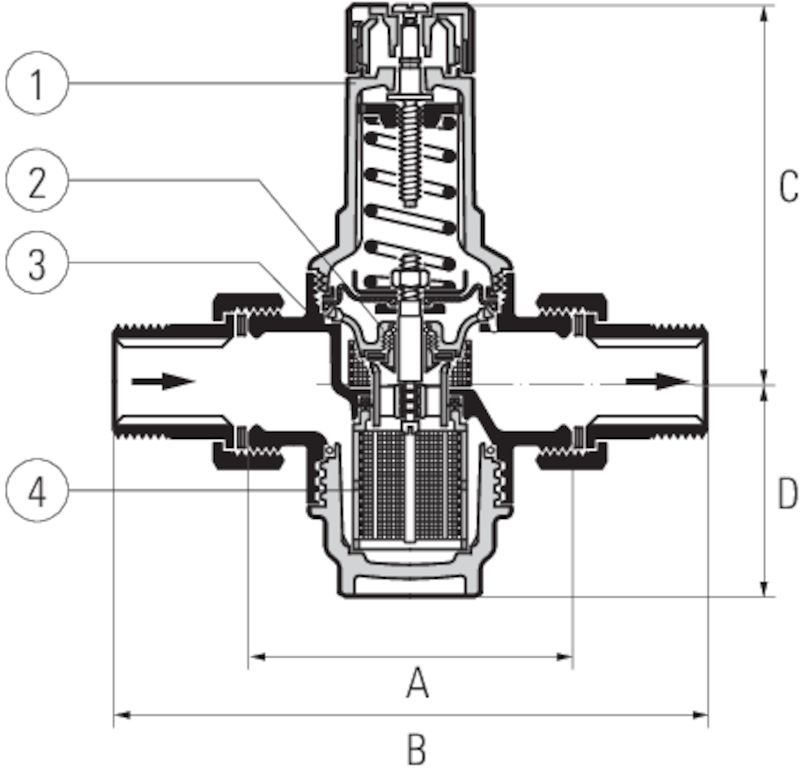

Liste over detaljer

Pos	Komponent	Materiale
1	Fjærdeksel	PA (polyamid)
2	Indre del	NBR (nitrilgummi)
3	Ventilhus	Messing (CuZn38As) (CW511L)
4	Filter	Syrefast stål 316Ti (1.4571)

Mål og vekt

Dimensjonsområde (DN): 15 - 50

Mål

DN	A	B	C	D
15	80	140	89	58
20	90	160	89	58
25	100	180	111	64
32	105	200	111	64
40	130	225	173	126
50	140	255	173	126

Funksjon og design

Fjærbelastet trykkreduksjonsventil med innebygd smussfilter med maskevidde 0,16 mm. Ventilen gir konstant lavtrykk selv ved varierende høytrykk. Ventilen har to utløp for måling av lavtrykket. Ventilen er utstyrt med en koblingsmutter for montering.

Tekniske data

Hovedmateriale: Messing

Inngående materialer: Messing, Rustfritt stål, Plast, Gummi

Inkludert materialkode: PA (polyamid), EPDM (etenpropengummi)

Temperatur (°C): 0 - 30

Trykklasse (PN): 16

Forbindelse/Tilkobling: Utvendige gjenger ISO 228-1 (G, BSPP)

ETIM klassifisering: EC010122 - Trykkreduksjonsventil

Installasjon og vedlikehold

Mulighet for horisontal og vertikal installasjon. Ventilens tilkoblingsform er utvendig rørgjenge.
Se bruksanvisningen.
