Nåleventil for avstengning og regulering av damp, gasser og væsker. Utstyrt med låsebrakett som hindrer at pakkboksmutter og spindel løsner under drift og vibrasjoner. Ventilene har innvendige spindelgjenger med stigende spindel og knott.
| Dimensjonsområde (DN) | 8 - 15 |
|---|---|
| Trykklasse (PN) | 400 |
| Temperatur (°C) | 0 - 300 |
| Hovedmateriale | Rustfritt stål |
| Artikkelnummer | DN | PN | Temperatur (°C) | Forbindelse/Tilkobling | Manøvrering | Tilkobling 1 - Spes. | Tilkobling 2 - Spes. | Antall | |
|---|---|---|---|---|---|---|---|---|---|
| AT 107187 | Innvendige gjenger ISO 228-1 (G, BSPP) | Forespørsel | Tilbud | ||||||
| AT 107189 | Innvendige gjenger ISO 228-1 (G, BSPP) | Forespørsel | Tilbud | ||||||
| AT 107190 | Innvendige gjenger ISO 228-1 (G, BSPP) | Forespørsel | Tilbud | ||||||
| AT 107192 | Innvendige gjenger ISO 228-1 (G, BSPP) | Forespørsel | Tilbud | ||||||
| AT 128919 | Innvendige gjenger ISO 228-1 (G, BSPP) | Forespørsel | Tilbud |
Kuleventil i syrefast stål med flenser og monteringsflens for aktuator. Hovedsakelig for syrer og saltløsninger…
Velg
2-Delt kuleventil i rustfritt stål/PTFE, fullt løp med innvendige gjenget. Hovedsakelig for syrer og…
Velg
Fjærbelastet tilbakeslagsventil av rustfritt syrefast stål, type disk, for ulike bruksområder, for…
VelgFor å slå av og regulere:
- damp
- gasser
- væsker
PSB.5 Kuleventiler og nåleventiler
PED 2014/68/EU art 4.3, AFS 2016:1, 8 paragraf

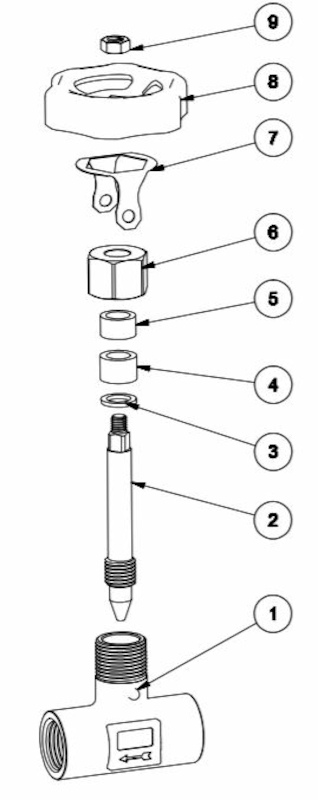

| Pos | Komponent | Materiale |
|---|---|---|
| 1 | Ventilhus | Syrefast stål 316 (1.4401) |
| 2 | Spindel | Syrefast stål 316 (1.4401) |
| 3 | Pakning | Syrefast stål 316 (1.4401) |
| 4 | Pakning | PTFE (polytetrafluoreten) |
| 5 | Bøssing | Syrefast stål 316 (1.4401) |
| 6 | Mutter til pakkboks | Syrefast stål 316 (1.4401) |
| 7 | Låsbøyle | Syrefast stål 316 (1.4401) |
| 8 | Håndhjul | |
| 9 | Mutter |
Dimensjonsområde (DN): 8 - 15

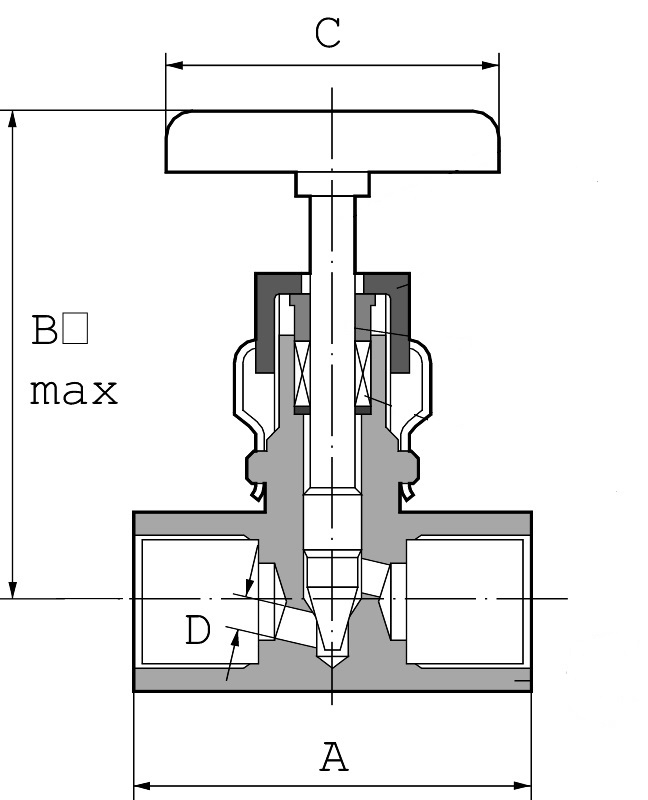

| DN | A | B | C | Netto vekt (kg) |
|---|---|---|---|---|
| 0 |
Utstyrt med låsebrakett som hindrer at pakkboksmutter og spindel løsner under drift og vibrasjoner. Ventilene har innvendige spindelgjenger med stigende spindel og knott.
Hovedmateriale: Rustfritt stål
Hovedmaterialets kode: Syrefast stål 316 (1.4401)
Inngående materialer: Rustfritt stål, Gummi, Annet
Inkludert materialkode: Syrefast stål 316 (1.4401), PTFE (polytetrafluoreten)
Temperatur (°C): 0 - 300
Trykklasse (PN): 400
Forbindelse/Tilkobling: Innvendige gjenger ISO 228-1 (G, BSPP)
ETIM klassifisering: EC010120 - Seteventil
Strømningsretning: To-veis
Mulig monteringsposisjon: Vertikal, Horisontal
Ventilen må beveges regelmessig for å unngå opphoping av skitt som kan føre til lekkasje.
