Kuleventil AT 3585-

Kuleventil i Stål med flenser og monteringsflens for aktuator. Hovedsakelig for syrer og saltløsninger, gass, damp, varmt og kaldt vann.

Dimensjonsområde (DN)15 - 300
Trykklasse (PN)16 - 40
Temperatur (°C)-29 - 200
HovedmaterialeStål
  • Vurdering C- - SundaHus Miljødata Artikkelen har en vurdering C- i SundaHus Miljødata.

Varianter

Artikkelnummer DN PN Temperatur (°C) Forbindelse/Tilkobling Manøvrering KVS Avs.dato Antall
AT 106047 25 40 -29 - 200 Flenset DIN-EN1092 Spak 75 Forespørsel Tilbud
AT 106480 32 40 -29 - 200 Flenset DIN-EN1092 Spak 130 Forespørsel Tilbud
AT 106483 40 40 -29 - 200 Flenset DIN-EN1092 Spak 170 Forespørsel Tilbud
AT 106049 50 40 -29 - 200 Flenset DIN-EN1092 Spak 270 Forespørsel Tilbud
AT 108342 65 40 -29 - 200 Flenset DIN-EN1092 Spak 550 Forespørsel Tilbud
AT 108344 80 40 -29 - 200 Flenset DIN-EN1092 Spak 1000 Forespørsel Tilbud
AT 108332 125 -29 - 200 Flenset DIN-EN1092 Forespørsel Tilbud
AT 108334 150 -29 - 200 Flenset DIN-EN1092 Forespørsel Tilbud
AT 108330 -29 - 200 Flenset DIN-EN1092 Forespørsel Tilbud
AT 106044 -29 - 200 Flenset DIN-EN1092 Forespørsel Tilbud
AT 106045 -29 - 200 Flenset DIN-EN1092 Forespørsel Tilbud
AT 106113 -29 - 200 Flenset DIN-EN1092 Forespørsel Tilbud
AT 106136 -29 - 200 Flenset DIN-EN1092 Forespørsel Tilbud
AT 106469 -29 - 200 Flenset DIN-EN1092 Forespørsel Tilbud
AT 106472 -29 - 200 Flenset DIN-EN1092 Forespørsel Tilbud
AT 106475 -29 - 200 Flenset DIN-EN1092 Forespørsel Tilbud
AT 106477 -29 - 200 Flenset DIN-EN1092 Forespørsel Tilbud
AT 106486 -29 - 200 Flenset DIN-EN1092 Forespørsel Tilbud
AT 106489 -29 - 200 Flenset DIN-EN1092 Forespørsel Tilbud
AT 108327 -29 - 200 Flenset DIN-EN1092 Forespørsel Tilbud
AT 108336 -29 - 200 Flenset DIN-EN1092 Forespørsel Tilbud
AT 106109 -29 - 200 Flenset DIN-EN1092 Forespørsel Tilbud

Tilbehør

Kuleventil AT 3585-

Kuleventil i Stål med flenser og monteringsflens for aktuator. Hovedsakelig for syrer og saltløsninger…

Velg

Produktinformasjon

Bruksområde

Avstengningsventil med følgende bruksområder:
Varmt og kaldt vann samt trykkluft
Damp
Olje og gass

AMA-tekst

PSB.1 Kuleventiler

To-delt flenset kuleventil i stål AT 3585..., med fullt løp, flenset anslutning og spak i seigjern

Kvalitetssikring

PED 2014/68/EU, AFS 2016:1

Produktet er CE-merket

Produktmerking: Fabrikat, DN, PN og materiale.

Energi/miljødeklarasjon

Sundahus: C-

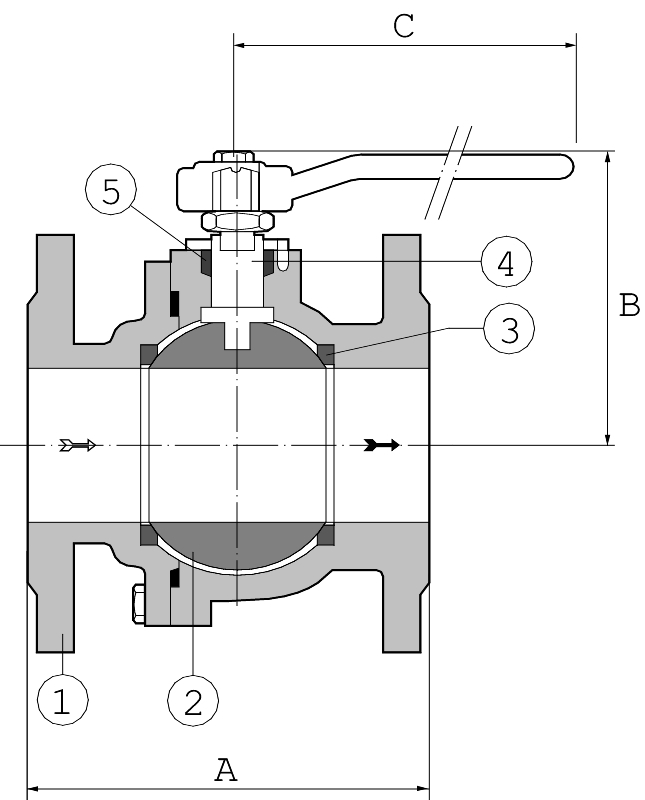

Liste over detaljer

PosKomponentMateriale
1VentilhusStål GP240GH N (1.0619)
2KuleSyrefast stål 316 (1.4408, CF8M)
3SeteringPTFE (polytetrafluoreten)
4SpindelSyrefast stål 316 (1.4408, CF8M)
5SpindelpakningPTFE (polytetrafluoreten)

Mål og vekt

Dimensjonsområde (DN): 15 - 300

Mål

DNABCDNetto vekt (kg)
251251121604.831
321301632137
401401762138.985
501501862134
6517020330017.8
8018021630011
12562
15035027977486.4
0

Funksjon og design

To-delt kuleventil med fullt løp i fire safe utførelse.
Flytende kule med avlastning for tett avstengning og lavt trykkfall.
Antistatisk konstruert, utblåsningssikker spindel iht. BS 5351 forhindrer at spindelen trykkes ut ved trykkslag.
Monteringsflens iht. ISO 5211 for aktuering. Dobbeltlagdret f.o.m DN200

Tekniske data

Hovedmateriale: Stål

Hovedmaterialets kode: Stål GP240GH N (1.0619)

Inngående materialer: Rustfritt stål, Stål, Annet

Inkludert materialkode: Syrefast stål 316 (1.4408, CF8M), Stål GP240GH N (1.0619), PTFE (polytetrafluoreten)

Temperatur (°C): -29 - 200

Trykklasse (PN): 16 - 40

Forbindelse/Tilkobling: Flenset DIN-EN1092

ETIM klassifisering: EC011343 - Kuleventil

BK04-kode: 20702 Kuleventiler

Installasjon og vedlikehold

Strømningsretning: To-veis

Mulig monteringsposisjon: Vertikal, Horisontal

3585 DN 15-150 Flenser i PN40
3582 DN 200-300 Flenser i PN16
Ventilen skal beveges jevnlig for å unngå ansamling av smuss som kan lede til lekkasje.
