Kuleventil AT 3582

Kuleventil i syrefast stål med flenser og monteringsflens for aktuator. Hovedsakelig for syrer og saltløsninger, gass, damp, varmt og kaldt vann.

Dimensjonsområde (DN)15 - 300
Trykklasse (PN)16 - 40
Temperatur (°C)-50 - 200
HovedmaterialeRustfritt stål
  • Vurdering C- - SundaHus Miljødata Artikkelen har en vurdering C- i SundaHus Miljødata.

Varianter

Artikkelnummer DN PN Temperatur (°C) Forbindelse/Tilkobling Manøvrering KVS Avs.dato Antall
AT 106120 15 40 -50 - 200 Flenset DIN-EN1092 Spak 20 2024-11-25 Mindre enn 10 på lager
AT 125041 20 40 -50 - 200 Flenset DIN-EN1092 Spak 40 2024-11-25 Bestillingsvare
AT 106123 32 40 -50 - 200 Flenset DIN-EN1092 Spak 130 Forespørsel Tilbud
AT 106124 40 40 -50 - 200 Flenset DIN-EN1092 Spak 170 2024-11-25 Midlertidig utsolgt
AT 106126 50 40 -50 - 200 Flenset DIN-EN1092 Spak 270 Forespørsel Tilbud
AT 106128 65 40 -50 - 200 Flenset DIN-EN1092 Spak 550 Forespørsel Tilbud
AT 106111 65 16 -50 - 200 Flenset DIN-EN1092 Spak 550 2024-11-25 Midlertidig utsolgt
AT 106129 80 40 -50 - 200 Flenset DIN-EN1092 Spak 1000 2024-11-25 Midlertidig utsolgt
AT 106132 100 40 -50 - 200 Flenset DIN-EN1092 Spak 1650 2024-11-25 Bestillingsvare
AT 106115 100 16 -50 - 200 Flenset DIN-EN1092 Spak 1650 Forespørsel Tilbud
AT 106116 125 16 -50 - 200 Flenset DIN-EN1092 Spak 3000 2024-11-25 Bestillingsvare
AT 106118 150 16 -50 - 200 Flenset DIN-EN1092 Spak 4200 2024-11-25 Mindre enn 10 på lager

Produktinformasjon

Bruksområde

Avstengningsventil for blant annet:
Olje og gass
Kjemi
Matvare og Pharma
Marine
Vannbehandling
Korrosive medier

AMA-tekst

PSB.1 Kuleventiler

To-delt flenset kuleventil i syrefast stål AT 3582.., med fullt løp, flenset anslutning og spak av seigjern.

Kvalitetssikring

PED 2014/68/EU, PED 2014/68/EU art 4.3, AFS 2016:1, AFS 2016:1, 8 paragraf, TA-luft

Produktet er CE-merket

Produktmerking: Fabrikat, DN, PN og materiale
ATEX II 2 G D

Energi/miljødeklarasjon

Sundahus: C-

REACH dato: 2024-09-16

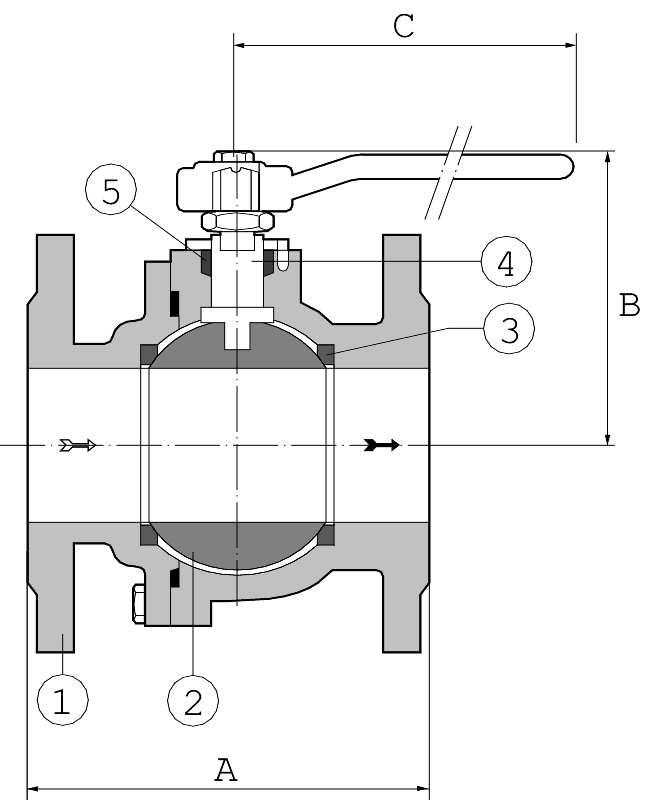

Liste over detaljer

PosKomponentMateriale
1VentilhusSyrefast stål 316 (1.4408, CF8M)
2KuleSyrefast stål 316 (1.4408, CF8M)
3SeteringPTFE (polytetrafluoreten)
4SpindelSyrefast stål 316 (1.4408, CF8M)
5SpindelpakningPTFE (polytetrafluoreten)
6Spak

Mål og vekt

Dimensjonsområde (DN): 15 - 300

Mål

VarenummerABCNetto vekt (kg)
106120115951602.938
125041120981604.01
1061231301632137.2
1061241401762138.932
10612615018621311.985
10612817020330017.5
10611117020330015.6
10612918021630023.8
10613219021546534
10611519021546532
10611632524071556.2
10611835027977480

Funksjon og design

To-delt kuleventil med fullt løp i Fire Safe utførelse.
Flytende kule med avlastning for tett avstengning og lavt trykkfall.
Antistatisk konstruert med utblåsnings-sikker spindel iht. BS 5351
Monteringsflens iht. ISO 5211 for aktuering. Dobbeltlagret f.o.m DN200

Tekniske data

Hovedmateriale: Rustfritt stål

Hovedmaterialets kode: Syrefast stål 316 (1.4408, CF8M)

Inngående materialer: Støpejern, Rustfritt stål, Annet

Inkludert materialkode: Syrefast stål 316 (1.4408, CF8M), PTFE (polytetrafluoreten)

Temperatur (°C): -50 - 200

Trykklasse (PN): 16 - 40

Forbindelse/Tilkobling: Flenset DIN-EN1092

ETIM klassifisering: EC011343 - Kuleventil

BK04-kode: 20702 Kuleventiler

Kommentar til farge: Syrefast stål, uten lakkering

Installasjon og vedlikehold

Strømningsretning: To-veis

Mulig monteringsposisjon: Vertikal, Horisontal

AT 3582 DN 15-100 Flenset iht. PN40
AT 3582 DN 125-300 Flenset iht. PN16
AT 3582-16 DN 65-100 Flenset iht. PN16
