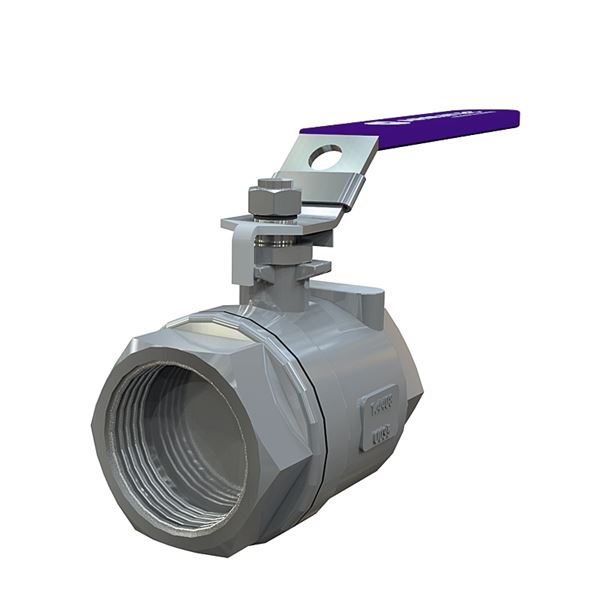

2-Delt kuleventil i rustfritt stål/PTFE, fullt løp med innvendige gjenget. Hovedsakelig for syrer og saltløsninger, løsningsmidler, alkoholer og petroleumsprodukter.
| Dimensjonsområde (DN) | 10 - 100 |
|---|---|
| Trykklasse (PN) | 63 |
| Temperatur (°C) | -10 - 200 |
| Hovedmateriale | Rustfritt stål |
| Artikkelnummer | DN | PN | Temperatur (°C) | Forbindelse/Tilkobling | Manøvrering | KVS | Antall | |
|---|---|---|---|---|---|---|---|---|
| AT 106219 | 8 | 63 | -10 - 200 | Innvendige gjenger ISO 228-1 (G, BSPP) | Låsbar spak | 10 | Forespørsel | Tilbud |
| AT 106236 | 10 | 63 | -10 - 200 | Innvendige gjenger ISO 228-1 (G, BSPP) | Låsbar spak | 12 | Forespørsel | Tilbud |
| AT 106211 | 15 | 63 | -10 - 200 | Innvendige gjenger ISO 228-1 (G, BSPP) | Låsbar spak | 38 | Forespørsel | Tilbud |
| AT 106230 | 20 | 63 | -10 - 200 | Innvendige gjenger ISO 228-1 (G, BSPP) | Låsbar spak | 66 | Forespørsel | Tilbud |
| AT 106205 | 25 | 63 | -10 - 200 | Innvendige gjenger ISO 228-1 (G, BSPP) | Låsbar spak | 105 | Forespørsel | Tilbud |
| AT 106200 | 32 | 63 | -10 - 200 | Innvendige gjenger ISO 228-1 (G, BSPP) | Låsbar spak | 190 | Forespørsel | Tilbud |
| AT 106197 | 40 | 63 | -10 - 200 | Innvendige gjenger ISO 228-1 (G, BSPP) | Låsbar spak | 275 | Forespørsel | Tilbud |
| AT 106223 | 50 | 63 | -10 - 200 | Innvendige gjenger ISO 228-1 (G, BSPP) | Låsbar spak | 480 | Forespørsel | Tilbud |
| AT 106221 | 65 | 63 | -10 - 200 | Innvendige gjenger ISO 228-1 (G, BSPP) | Låsbar spak | 797 | Forespørsel | Tilbud |
| AT 106596 | 80 | 63 | -10 - 200 | Innvendige gjenger ISO 228-1 (G, BSPP) | Låsbar spak | 1210 | Forespørsel | Tilbud |
Kuleventil i syrefast stål med flenser og monteringsflens for aktuator. Hovedsakelig for syrer og saltløsninger…
Velg
2-Delt kuleventil i rustfritt stål/PTFE, fullt løp med innvendige gjenget. Hovedsakelig for syrer og…
Velg
Fjærbelastet tilbakeslagsventil av rustfritt syrefast stål, type disk, for ulike bruksområder, for…
Velg
Nåleventil for avstengning og regulering av damp, gasser og væsker. Utstyrt med låsebrakett som hindrer…
VelgAvstengingsventil hovedsakelig for følgende:
Syrer og saltløsninger
Løsningsmidler og alkoholer
Petroleumsprodukter
PSB.1 Kuleventiler
Kuleventil AT 3535A, ... Rustfritt syrefast stål, fullt løp, PN63, låsbar hendel
PED 2014/68/EU, AFS 2016:1
Testing iht. ISO 5208. Lekkasjeklasse A gjelder for ventiltypen.
Produktmerking: Fabrikat, anslutning/DN, PN og materiale
Byggevaredeklarasjon: Godkjent
Produkt BVB ID: 8326
Sundahus: C-

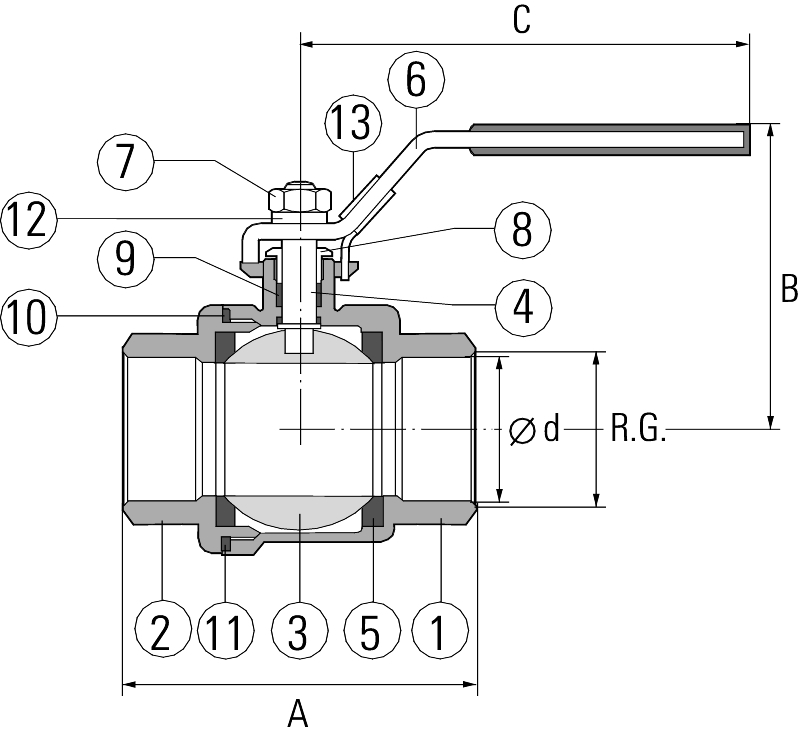

| Pos | Komponent | Materiale |
|---|---|---|
| 1 | Ventilhus | Syrefast stål 316 (1.4408, CF8M) |
| 2 | Tilkobling | Syrefast stål 316 (1.4408, CF8M) |
| 3 | Kule | Syrefast stål 316 (1.4408, CF8M) |
| 4 | Spindel | Syrefast stål 316 (1.4401) |
| 5 | Setering | PTFE (polytetrafluoreten) |
| 6 | Håndtak | Rustfritt stål 304 (1.4301) |
| 7 | Mutter | Rustfritt stål 304 (1.4301) |
| 8 | Innføringshylse | Rustfritt stål 304 (1.4301) |
| 9 | Pakning for glander/spindel/huspakning | PTFE (polytetrafluoreten) |
| 10 | Skive/låsedel | Rustfritt stål 304 (1.4301) |
Dimensjonsområde (DN): 10 - 100
| DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 |
|---|---|---|---|---|---|---|---|---|---|---|
| A | 50 | 50 | 58 | 65 | 80 | 92 | 105 | 125 | 155.6 | 183 |
| B | 48 | 48 | 52 | 61 | 65 | 79 | 83 | 97 | 129 | 138 |
| C | 91 | 91 | 103 | 111 | 126 | 154 | 154 | 191 | 244 | 244 |
| Netto vekt (kg) | 0.195 | 0.205 | 0.29 | 0.44 | 0.615 | 1.08 | 1.49 | 2.56 | 5.04 | 8.15 |
To-delt kuleventil med fullt løp og innvendige gjenger iht. DIN 259/2999, DIN ISO 228 (BSPP).
Hovedmateriale: Rustfritt stål
Hovedmaterialets kode: Syrefast stål 316 (1.4408, CF8M)
Inngående materialer: Rustfritt stål, Annet
Inkludert materialkode: Rustfritt stål 304 (1.4301), Syrefast stål 316 (1.4401), Syrefast stål 316 (1.4408, CF8M), PTFE (polytetrafluoreten)
Temperatur (°C): -10 - 200
Trykklasse (PN): 63
Forbindelse/Tilkobling: Innvendige gjenger ISO 228-1 (G, BSPP)
ETIM klassifisering: EC011343 - Kuleventil
BK04-kode: 20702 Kuleventiler
Strømningsretning: To-veis
Mulig monteringsposisjon: Vertikal, Horisontal
Ventilen har innvendige rørgjenger. Ved damp gjelder maks 6 bar. Ventilen skal beveges på regelmessig for å unngå oppsamling av smuss som kan føre til lekkasjer.
Kulventil AT 3535A PDS NO sv-SE.pdf (PDF-fil, 353 kB)
Kuleventil AT 3535A Produktdatablad (PDF-fil, 352 kB)
