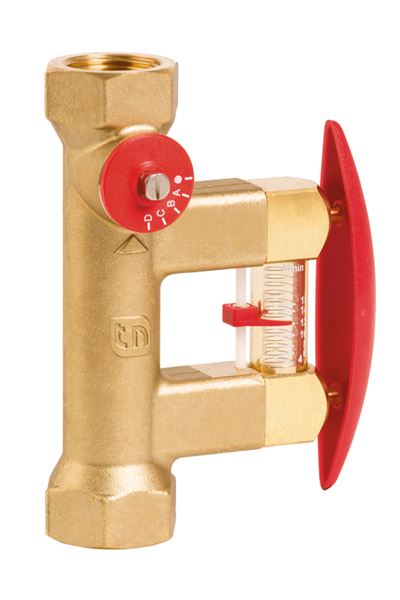

Ventilen er en kombinert reguleringsventil og stengeventil med direkte indikasjon på flowraten i l/min. Separat og parallell bypass for indikasjon av flow.
| Dimensjonsområde (DN) | 15 - 50 |
|---|---|
| Trykklasse (PN) | 1 - 10 |
| Temperatur (°C) | 0 - 100 |
| Hovedmateriale | Messing |
TacoSetter bypass benyttes i varme og kjøleanlegg for enkelt å kunne måle strømningen i kretsen - uten behov for eksterne måleinstrumenter.
Dimensjonsområde (DN): 15 - 50
Strømningsmålingen er basert på prinsippet om en flottør med returfjær. Avlesningsposisjonen er bunnlinjen på ledeflottøren.
Måleenheten er plassert i en bypass til hovedstrømmen, isolert fra fra systemstrømmen. Ved behov trykkes bypass delen inn, og systemstrømmen ledes delvis forbi avlesingsglasset. Avlesning av strømningshastigheten har ingen innflytelse på hovedstrømningen hastighet.
Hovedmateriale: Messing
Temperatur (°C): 0 - 100
Trykklasse (PN): 1 - 10
Mulig monteringsposisjon: Vertikal, Horisontal
Se installasjonsveiledning.
Produktark TacoSetter-Bypass-100_2021.pdf (PDF-fil, 584 kB)
Installasjonsveiledning-TacoSetter-Bypass-100.pdf (PDF-fil, 744 kB)
