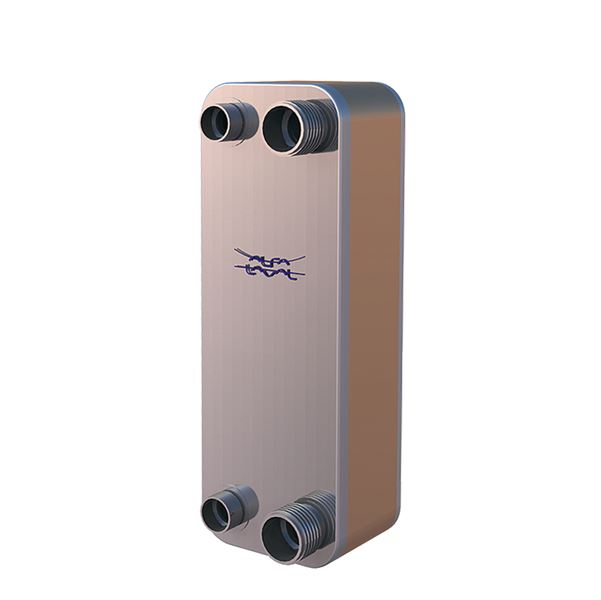

Alfa Laval helloddet varmeveksler CB112 med plater i rustfritt stål. Valg av egnet varmeveksler gjøres etter objekttilpasset dimensjonering.
| Temperatur (°C) | -195 - 225 |
|---|---|
| Hovedmateriale | Rustfritt stål |
| Artikkelnummer | Navn | Utførelse | Antall tilkoblinger | Antall plater | Leverandør referansenummer | Sundahus | Type | Antall | |
|---|---|---|---|---|---|---|---|---|---|
| AT 117108 | CB112-46H (B23,B23) loddet plateveksler | Loddet | 4 | 46 | 3287124506 | A | Forespørsel | Tilbud | |
| AT 117046 | CB112-100H (B23, B23) loddet plateveksler | Loddet | 4 | 100 | 3287108564 | A | Forespørsel | Tilbud | |
| AT 117051 | CB112-120M (B23, B23) loddet veksler | Loddet | 4 | 120 | 3287108576 | A | Forespørsel | Tilbud | |
| AT 117039 | CB112-30H (B23, B23) loddet varmeveksler | Loddet | 4 | 30 | 3287108557 | A | Forespørsel | Tilbud | |
| AT 117052 | CB112-30L (B23, B23) loddet platevarmeveksler | Loddet | 4 | 30 | 3287108578 | A | Forespørsel | Tilbud | |
| AT 117053 | CB112-38L (B23, B23) loddet platevarmeveksler | Loddet | 4 | 38 | 3287108579 | A | Forespørsel | Tilbud | |
| AT 117054 | CB112-46L (B23,B23) loddet plateveksler | Loddet | 4 | 46 | 3287108580 | A | Forespørsel | Tilbud | |
| AT 117047 | CB112-46M (B23,B23) loddet plateveksler | Loddet | 4 | 46 | 3287108570 | A | Forespørsel | Tilbud | |
| AT 117041 | CB112-54H (B23, B23) loddet plateveksler | Loddet | 4 | 54 | 3287108559 | A | Forespørsel | Tilbud | |
| AT 117055 | CB112-54L (B23,B23) loddet plateveksler | Loddet | 4 | 54 | 3287108581 | A | Forespørsel | Tilbud | |
| AT 117048 | CB112-54M (B23, B23) loddet plateveksler | Loddet | 4 | 54 | 3287108571 | A | Forespørsel | Tilbud | |
| AT 117042 | CB112-62H (B23, B23)loddet plateveksler | Loddet | 4 | 62 | 3287108560 | A | Forespørsel | Tilbud | |
| AT 117049 | CB112-62M (B23,B23) uten stud loddet plateveksler | Loddet | 4 | 62 | 3287108572 | A | Forespørsel | Tilbud | |
| AT 117043 | CB112-72H (B23, B23) loddet plateveksler | Loddet | 4 | 72 | 3287108561 | A | Forespørsel | Tilbud | |
| AT 117056 | CB112-72L (B23, B23) loddet veksler | Loddet | 4 | 72 | 3287108583 | A | Forespørsel | Tilbud | |
| AT 117050 | CB112-72M (B23,B23) loddet plateveksler | Loddet | 4 | 72 | 3287108573 | A | Forespørsel | Tilbud | |
| AT 117044 | CB112-80H (B23, B23) loddet veksler | Loddet | 4 | 80 | 32871 0852 | A | Forespørsel | Tilbud | |
| AT 117045 | CB112-90H (B23, B23) loddet veksler | Loddet | 4 | 90 | 3287108563 | A | Forespørsel | Tilbud | |
| AT 117057 | CB112-90L ( B2, B23) loddet plateveksler | Loddet | 4 | 90 | 3287108585 | A | Forespørsel | Tilbud |
Alfa Lavals varmeisolasjon for loddete og smelteforbundne platevarmevekslere er enkel å installere…
Velg
Sveisekobling i karbonstål ISO G2/D50, pakninger inkludert. Pakke med 2 stk.
Velg
Sveisekobling i rustfritt stål ISO G2/D50, pakninger inkludert. Pakke med 2 stk.
Velg
Loddet platevarmeveksler designet for oppvarming og kjøling av ulike væsker som vann, glykol, etanol osv.
PJB *Varmevekslere
Loddet platevarmeveksler med syrefast stål EN 1.4401 i overføringsflaten i henhold til SS-EN 10088-2.
Varmeveksler av merket Alfa Laval, type CB112-XX, i standardutførelse.
Valgfritt:
Isolasjon bestående av uttrekkbart 30 mm freonfritt polyuretanskum med overflatebelegg av blå ABS-plast. Varmeledningsevne 0,031 w/mK.
Maksimal temperatur 130 °C. Brannklasse: Klasse F, DIN 4102 B3.
Koblinger for sveising
Koblinger for lodding
Gulvstativ
PED 2014/68/EU
Varmevekslere produseres under egenkontroll i henhold til direktivet om trykkpåkjent utstyr (PED) 2014/68/EU, AFS 2017:3, EN 13445:2009.
Produktmerking: Detaljer om typegodkjenningsnummer, produksjonsnummer, betegnelse, driftstrykk, driftstemperatur, effekt, trykkfall og volum er angitt på varmevekslerens typeskilt.
Byggevaredeklarasjon: Godkjent
Produkt BVB ID: 83320
Sundahus: A
| Pos | Komponent | Materiale |
|---|---|---|
| 1 | Stativplater | Syrefast stål AISI 316 (1.4401) |
| 2 | Tilkoblinger | Syrefast stål AISI 316 (1.4401) |
| 3 | Plater | Syrefast stål AISI 316 (1.4401) |
| 4 | Loddebolt | Kobber |

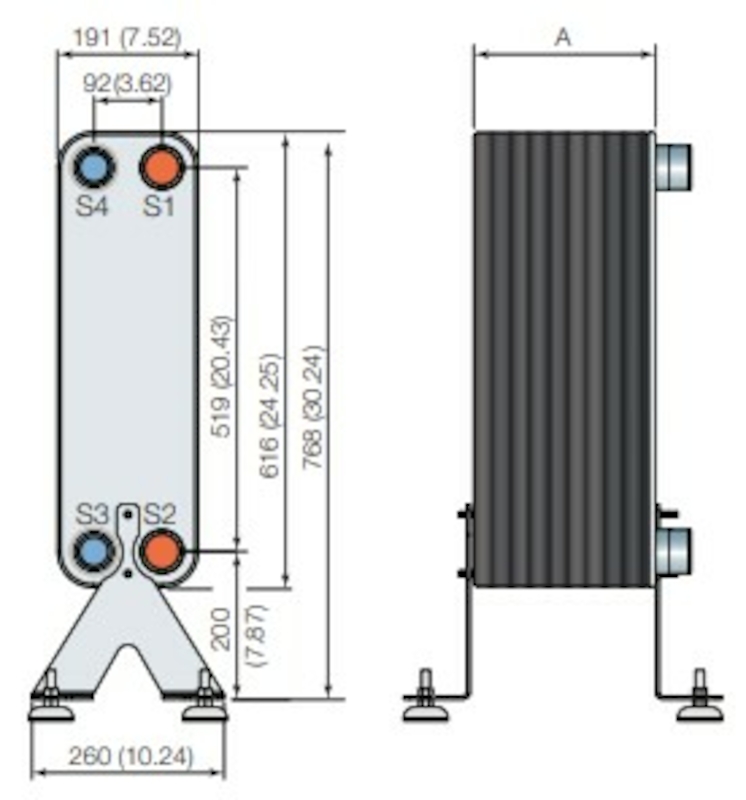

| Antall plater | 46 | 100 | 120 | 30 | 38 | 54 | 62 | 72 | 80 | 90 |
|---|---|---|---|---|---|---|---|---|---|---|
| A | 111.2 | |||||||||
| B | 616 | |||||||||
| C | 191 | |||||||||
| Netto vekt (kg) | 22.5 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
Loddetinnet forsegler og holder platene sammen i kontaktpunktene, noe som sikrer best mulig varmeoverføring og styrke. Avanserte designteknikker og omfattende testing sikrer best mulig ytelse og lengst mulig levetid.
Ulike trykkklasser er tilgjengelige for ulike behov.
Hver enhet er basert på standardkomponenter og et modulbasert konsept, og er skreddersydd for å oppfylle de spesifikke kravene til hvert enkelt anlegg.
Effektivitet (kW): 10 - 3000
Hovedmateriale: Rustfritt stål
Hovedmaterialets kode: Syrefast stål AISI 316 (1.4401)
Inngående materialer: Kobber, Rustfritt stål
Inkludert materialkode: Syrefast stål AISI 316 (1.4401)
Temperatur (°C): -195 - 225
Forbindelse/Tilkobling: Utvendige gjenger ISO 228-1 (G, BSPP)
BIM Link: https://www.bimobject.com/sv/alfa-laval/product/cb112
Strømningsretning: Motstrøms
Mulig monteringsposisjon: Vertikal, Horisontal
Installasjonen må være utstyrt for å beskytte varmeveksleren mot trykk og temperaturer som ligger utenfor de tillatte minimums- og maksimumsverdiene på typeskiltet.
For å optimalisere varmeoverføringskapasiteten bør varmeveksleren kobles slik at mediene strømmer gjennom varmeveksleren i motsatte retninger (motstrøms).
8460CB_CE_1.pdf (PDF-fil, 84 kB)
Produktark CB112-CBH112 (PDF-fil, 481 kB)
Loddet varmeveksler CB112 Produktdatablad (PDF-fil, 388 kB)
