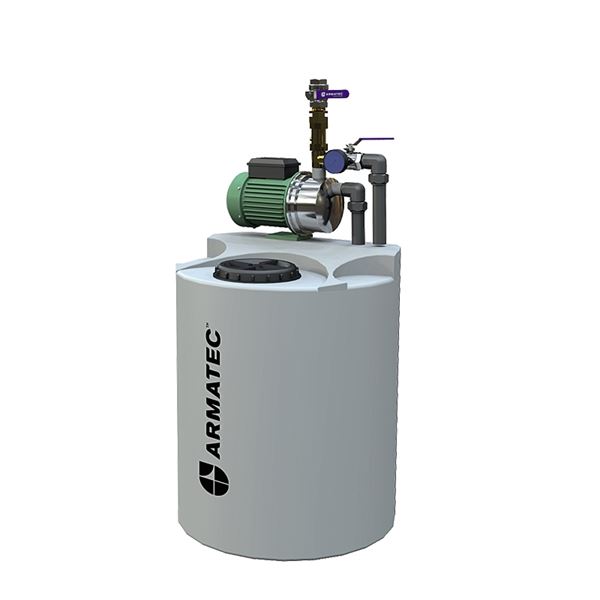

Blandekar for vann og glykol/etanol
| Dimensjonsområde (liter) | 60 - 1500 |
|---|---|
| Trykklasse (PN) | 0 |
| Temperatur (°C) | 0 - 80 |
| Hovedmateriale | Plast |
For blanding og påfylling av væsker for kjølesystemet, for eksempel blanding av vann og etylenglykol.
PLB.2 Åpne tanker for lagring av flytende medier
2004/108 EEC (EC), 2006/42/EC (MD)
Produktet er CE-merket
Byggevaredeklarasjon: Unngått
Produkt BVB ID: 48942
Sundahus: D

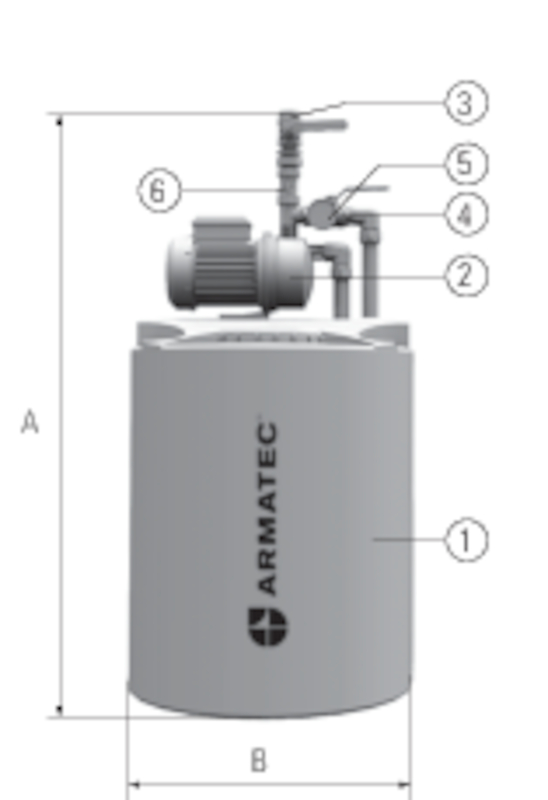

| Pos | Komponent | Materiale |
|---|---|---|
| 1 | Beholder (8395BUXXx) | PE (polyeten) |
| 2 | Påfyllingspumpe (Wilo-Jet WJ203, AT8395JP5A) | |
| 3 | Påfyllingsventil (AT3640-25) | Messing |
| 4 | Blandeventil (AT3634-25) | Messing |
| 5 | Manometer (AT4258-8-6, gradering 0-6 bar) | |
| 6 | Kontrollerbar tilbakeslagsventil (AT 1159-25) | Messing |
Dimensjonsområde (liter): 60 - 1500
| Varenummer | A | B | Netto vekt (kg) |
|---|---|---|---|
| 121295 | 1040 | 450 | 15 |
| 121296 | 1190 | 520 | 18 |
| 121298 | 1730 | 520 | 22 |
| 121299 | 1675 | 650 | 29 |
| 121300 | 1925 | 750 | 34 |
| 121297 | 1920 | 1050 | 50 |
Blandingskar med påfyllingspumpe og nødvendig armatur for blanding og påfylling av væsker bestående av for eksempel 70 % vann og 30 % etylenglykol. Blandingen skjer ved hjelp av pumpen når påfyllingsventilen er lukket og blandingsventilen er åpen. Når blandingen er klar, åpnes påfyllingsventilen samtidig som blandingsventilen stenges, og væsken pumpes inn i systemet.
Hovedmateriale: Plast
Hovedmaterialets kode: PE (polyeten)
Inngående materialer: Messing, Plast
Inkludert materialkode: PE (polyeten)
Temperatur (°C): 0 - 80
Trykklasse (PN): 0
ETIM klassifisering: EC004540 - Blandekar
MagiCAD Link: https://redir.magicad.cloud/product/02488c4a-7d60-49c1-9faa-93fc6fa30b74
Mulig monteringsposisjon: Vertikal
For enkel tilkobling til systemet følger det med en rørkobling med kobling/løpe mutter DN25. Leveres med 2 meter kabel og jordet stikkontakt. Beholderen har myktetting for rørgjennomføringer for maksimal beskyttelse mot oksydering av væsken, som er ferskvare og ellers raskt brytes ned, med andre konsekvenser som følge. Hvis utløpsledningen fra sikkerhetsventilen skal munne ut i beholderen, må karet holdes trykkløst ellers påvirkes kapasiteten og egenskapene til sikkerhetsventilen.
Ved påfylling av systemet, når pumpen suger fra beholderen, må lokket være skrudd av slik at det ikke blir undertrykk i tanken. Tømming av karet gjøres ved å stenge påfyllingsventilen, løsne rørkoblingen med løpe mutter og løsne beholderen fra røret. Skru av lokket, tilt beholderen forsiktig og tapp av ønsket mengde.
