Pallotakaiskuventtiili PN 10, valurautaa, sisäkiertein tai laipoin. Erityisesti jätevedelle ja muille epäpuhtaille nesteille.
| Mitta-alue (DN) | 25 - 65 |
|---|---|
| PN | 10 |
| Lämpötila (°C) | -10 - 80 |
| Materiaali pääosin | Valurauta |
| AT-numero | DN | PN | Lämpötila (°C) | Lukumäärä |
|---|---|---|---|---|
| AT 1165-32 | 32 | 10 | -10 - 80 | |
| AT 1165-50 | 50 | 10 | -10 - 80 |
Takaiskuventtiiliksi puhdistamattomalle raakavedelle, hiekkaiselle vedelle ja jätevedelle
PSE.33 Jätevesijärjestelmien takaiskuventtiilit
PED 2014/68/EU
Tuote on CE-merkitty

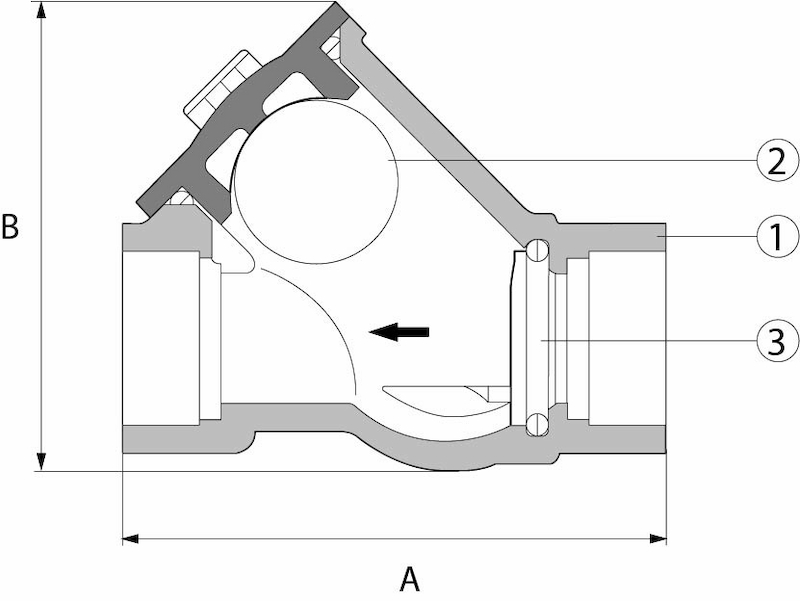

| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Venttiilipesä | Valurauta GJL-250 (GG25) |
| 2 | Pallo | Alumiini |
| 3 | Tiiviste | NBR (nitriilikumi) |
| 4 | Pultit | Ruostumaton teräs |
Mitta-alue (DN): 25 - 65
Pallotakaiskut on suunniteltu epäpuhtaille nesteille. Sulkeutuminen on pallon itsepuhdistuvasta rakenteesta johtuen varmaa. Soveltuu erinomaisesti jätevesille.- Pieni painehäviö- Äänetön- Kestävä- Tiiveys saavutetaan pallon kumipinnoitteella (AT 1166) tai pesän elastisella kumitiivisteellä (AT 1165).
Materiaali pääosin: Valurauta
Päämateriaalin koodi: Valurauta GJL-250 (GG25)
Saapuvat materiaalit: Valurauta
Sisältyvä materiaalikoodi: Valurauta GJL-250 (GG25)
Lämpötila (°C): -10 - 80
PN: 10
ETIM-luokitus: EC011469 - Takaiskuventtiili
BK04-koodi: 20711 Takaiskuventtiilit
Virtaussuunta: Yksisuuntainen
Mahdollinen asennusasento: Pystysuora, Vaakasuora
Pallotakaiskuventtiili on asennettava virtaussuuntaa osoittavan nuolen mukaan. Pystyputkeen asennettaessa, vain virtaussuunta ylöspäin. Vaaka-asennuksessa on pallon pesän oltava putken keskilinja yläpuolella.Liitännät:AT 1165: Sisäkierre.AT 1166: Laipoin PN10.
