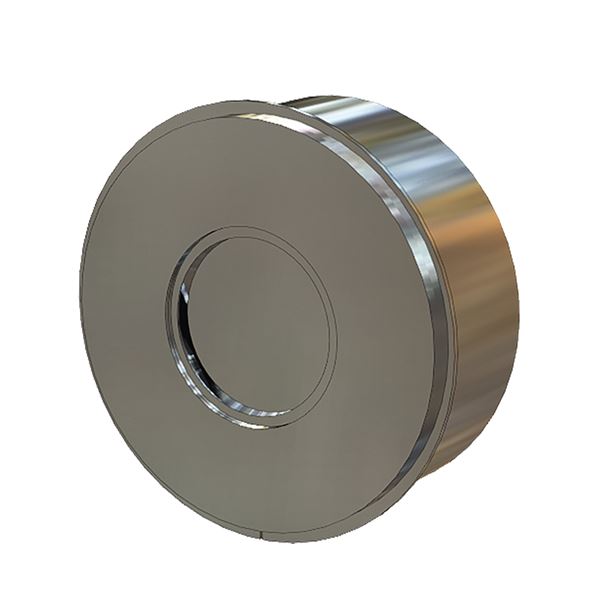

Lautastakaiskuventtiilit sopivat takaisinvirtauksen estoon monille eri väliaineille ja moniin eri käyttöympäristöihin.
| Mitta-alue (DN) | 15 - 200 |
|---|---|
| PN | 6 - 40 |
| Lämpötila (°C) | -10 - 450 |
| Materiaali pääosin | Teräs |
| AT-numero | Suoritus | DN | PN | Lämpötila (°C) | Lukumäärä |
|---|---|---|---|---|---|
| AT 1172-125 | Metalli-metalli-tiivistys | 125 | 40 | -10 - 450 |
Lautastakaiskuventtiilit sopivat takaisinvirtauksen estoon monille eri väliaineille jamoniin eri käyttöympäristöihin.
PSE.31 Takaiskuventtiilit nestejärjestelmissä
PED 2014/68/EU, AFS 2016:1
Tuote on CE-merkitty
SundaHus: A

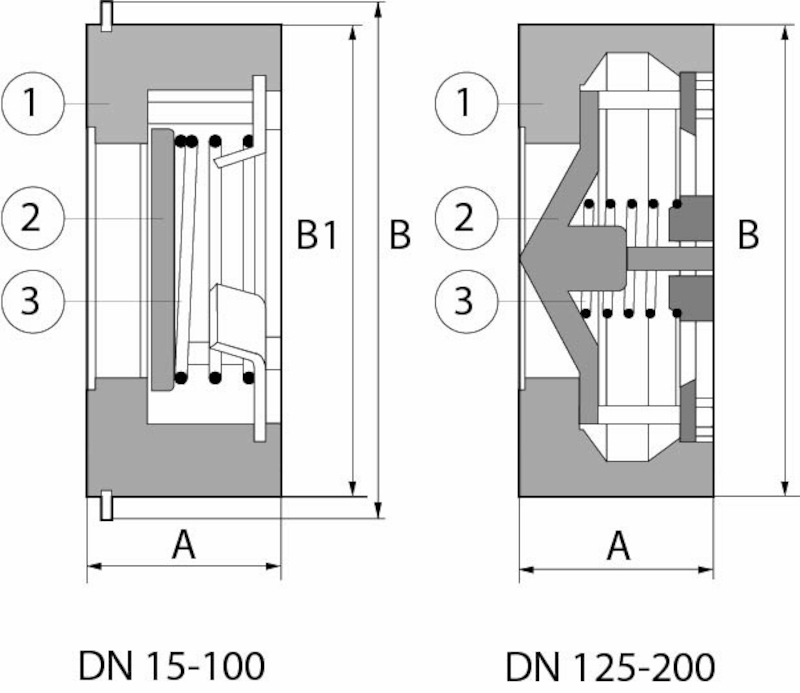

| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Venttiilipesä | Teräs P250GH (1.0460) |
| 2 | Lautanen (DN80-DN100) | Haponkestävä ruostumaton teräs 316L (1.4404) |
| 3 | Jousi | Haponkestävä teräs 316Ti (1.4571) |
| 4 | Lautanen (DN125-200) | Ruostumaton teräs (1.4006) |
| 5 | Hitsattu istukka | Ruostumaton teräs (1.4370) |
Mitta-alue (DN): 15 - 200
Jousikuormitteinen, voidaan asentaa vapaavalintaiseen asentoon. Virtaussuunnan ollessa ylhäältä alas, kts. jousen kuormitustaulukko. Sulkeutuu ennen väliaineen virtaussuunnan muuttumista.
Materiaali pääosin: Teräs
Päämateriaalin koodi: Teräs P250GH (1.0460)
Saapuvat materiaalit: Teräs
Sisältyvä materiaalikoodi: Teräs P250GH (1.0460)
Lämpötila (°C): -10 - 450
PN: 6 - 40
Liitäntä: Laipallinen EN1092
ETIM-luokitus: EC010596 - Takaiskuventtiili laippojenväliin
BK04-koodi: 20711 Takaiskuventtiilit
MagiCAD linkki: https://redir.magicloud.com/product/d70c622a-d506-4917-8b66-862149a12264
Virtaussuunta: Yksisuuntainen
Mahdollinen asennusasento: Pystysuora, Vaakasuora
Lautastakaisku asennetaan DIN-laippojen väliin.Venttiilin molemmin puolin on asennettava laippatiivisteet tiiveyden saavuttamiseksi.Ventiilit ovat huoltovapaita, ja ne voidaan asentaa vapaavalintaiseen asentoon.Virtaussuunnaan ollessa ylhäältä alas, kts. jousen kuormitustaulukko.
Tuote data sheet (PDF-Tiedosto, 651 kB)
Paineen lämpötilakaavio (PDF-Tiedosto, 455 kB)
