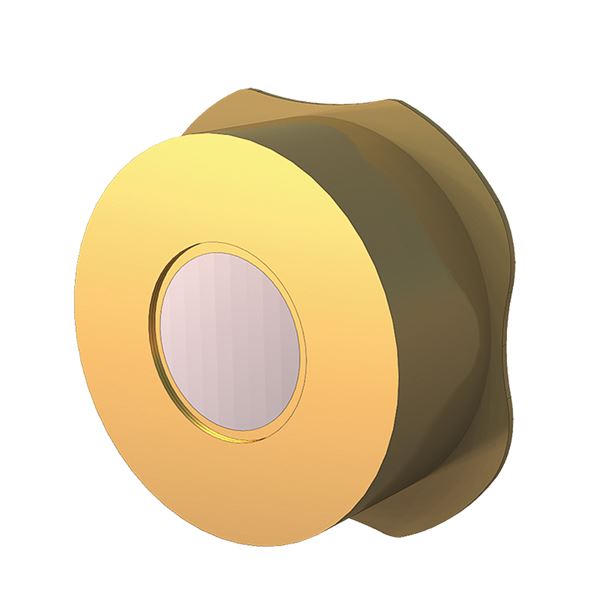

Lautastakaiskuventtiilit AT 1171-

Lautastakaiskuventtiilit sopivat takaisinvirtauksen estoon monille eri väliaineille ja moniin eri käyttöympäristöihin.

Mitta-alue (DN)	15 - 100
PN	6 - 16
Lämpötila (°C)	-20 - 250
Materiaali pääosin	Messinki

Tuotteella on C- luokitus
Täyttää vaatimuksen Undviks

Vaihtoehdot
Tuotetiedot
Lataus
Piirrustukset

Vaihtoehdot

AT-numero	Suoritus	DN	PN	Lämpötila (°C)
AT 1171-15	Metalli-metalli-tiivistys	15	16	-20 - 250
AT 1171-25	Metalli-metalli-tiivistys	25	16	-20 - 250
AT 1171-50	Metalli-metalli-tiivistys	50	16	-20 - 250
AT 1171-80	Metalli-metalli-tiivistys	80	16	-20 - 250

Tuotetiedot

Käyttöalue

Lautastakaiskuventtiilit sopivat takaisinvirtauksen estoon monille eri väliaineille jamoniin eri käyttöympäristöihin.

AMA-teksti

PSE.31 Takaiskuventtiilit nestejärjestelmissä

Laadunvarmistus

PED 2014/68/EU, AFS 2016:1

Tuote on CE-merkitty

Energia- ja ympäristöselvitys

Tuoteseloste: Vältetty

Tuote BVB ID: 50066

SundaHus: C-

Ilmoitusvelvollisuus

Osaluettelo

Pos	Komponentti	Materiaali
1	Venttiilipesä	Messinki (CuZn40Pb2) (CW617N) (2.0402)
2	Lautanen	Ruostumaton teräs 304 (1.4301)
3	Jousi	Haponkestävä teräs 316Ti (1.4571)

Mitat ja paino

Mitta-alue (DN): 15 - 100

Toiminta ja rakenne

Jousikuormitteinen, voidaan asentaa vapaavalintaiseen asentoon. Virtaussuunnan ollessa ylhäältä alas, kts. jousen kuormitustaulukko. Sulkeutuu ennen väliaineen virtaussuunnan muuttumista.

Tekniset tiedot

Materiaali pääosin: Messinki

Päämateriaalin koodi: Messinki (CuZn40Pb2) (CW617N) (2.0402)

Saapuvat materiaalit: Messinki

Sisältyvä materiaalikoodi: Messinki (CuZn40Pb2) (CW617N) (2.0402)

Lämpötila (°C): -20 - 250

PN: 6 - 16

Liitäntä: Laipallinen EN1092

ETIM-luokitus: EC010596 - Takaiskuventtiili laippojenväliin

BK04-koodi: 20711 Takaiskuventtiilit

Asennus ja huolto

Virtaussuunta: Yksisuuntainen

Mahdollinen asennusasento: Pystysuora, Vaakasuora

Lautastakaisku asennetaan DIN-laippojen väliin.Venttiilin molemmin puolin on asennettava laippatiivisteet tiiveyden saavuttamiseksi.Ventiilit ovat huoltovapaita, ja ne voidaan asentaa vapaavalintaiseen asentoon.Virtaussuunnaan ollessa ylhäältä alas, kts. jousen kuormitustaulukko.
