Korkea venttiilikaula, täysi virtaus, PN 16, puristusliitokset, teräskahva. Palloventtiili on valmistettu sinkkikarkaistusta lyijyttömästä messingistä (alle 0,1 %). Kuumaan ja kylmään käyttöveteen, lämmitys- ja jäähdytysjärjestelmiin, ilmaan ja neutraaleihin kaasuihin.
| Mitta-alue (DN) | 10 - 50 |
|---|---|
| PN | 16 |
| Lämpötila (°C) | 0 - 150 |
| Materiaali pääosin | Messinki |
| AT-numero | DN | PN | Lämpötila (°C) | Liitäntä | Ohjaus | KVS | Lukumäärä |
|---|---|---|---|---|---|---|---|
| AT 3716-12 | 10 | 16 | 0 - 150 | Puristusliitin | Vipu | ||
| AT 3716-15 | 15 | 16 | 0 - 150 | Puristusliitin | Vipu | ||
| AT 3716-18 | 15 | 16 | 0 - 150 | Puristusliitin | Vipu | ||
| AT 3716-28 | 25 | 16 | 0 - 150 | Puristusliitin | Vipu | ||
| AT 3716-35 | 32 | 16 | 0 - 150 | Puristusliitin | Vipu | ||
| AT 3716-54 | 50 | 16 | 0 - 150 | Puristusliitin | Vipu |
Sulkuventtiili, joka on tarkoitettu asennettavaksi sinkittyyn teräkseen, kupariin tai ruostumattomasta teräksestä valmistettuihin putkistoihin, joissa käytetään puristusliittimiä. Kuumaan ja kylmään käyttöveteen, lämmitys- ja jäähdytysjärjestelmiin, -30°C - +110°C, PN 16. Ilmalle, neutraaleille kaasuille ja syttyville nesteille, suurin käyttöpaine PN 16.
Soveltuu vedelle 0°C - 150°C.
Soveltuu ilmalle -10°C - 150°C.
Voidaan käyttää jopa -30°C:n lämpötilaan asti jäähdytysjärjestelmissä, joissa on glykoliseos.
PSB.1 Palloventtiilit
AFS 2016:1, 8 paragraf
Tuoteseloste: Hyväksytty
Tuote BVB ID: 116295
SundaHus: C-

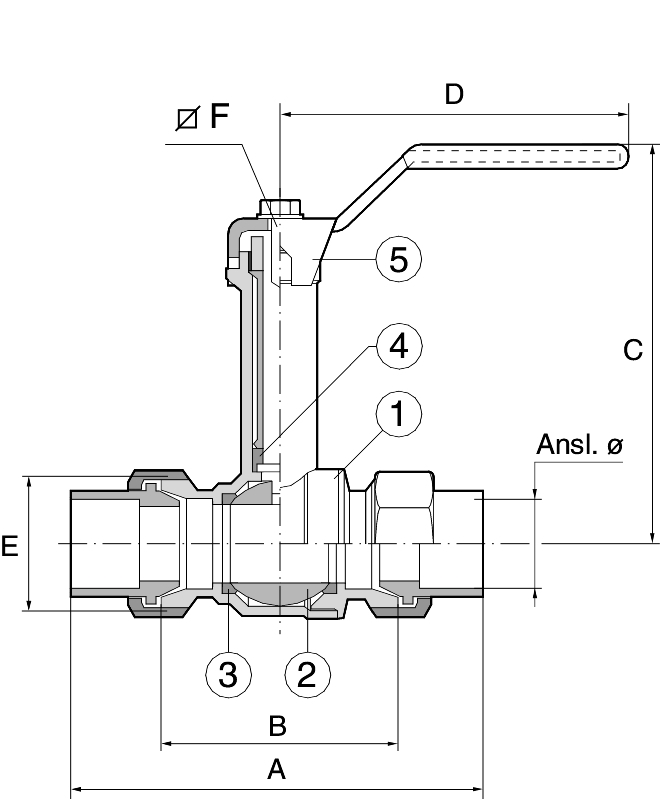

| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Venttiilipesä/Puristusliittimet | Messinki (CuZn38As) (CW511L, Pb<0,1 %)> |
| 2 | Pallo | Messinki (CuZn38As) (CW511L, Pb<0,1 %)> |
| 3 | Pinnoite, pallo | PTFE (polytetrafluorieteeni) |
| 4 | Istukkarengas | PTFE (polytetrafluorieteeni) |
| 5 | Poxi | Grafiitti |
| 6 | Kahva | Teräs |
Mitta-alue (DN): 10 - 50
| DN | 10 | 15 | 20 | 25 | 32 | 50 |
|---|---|---|---|---|---|---|
| A | 138 | 140 | 150 | 170 | 186 | 246 |
| B | 50 | 55 | 60 | 70 | 80 | 100 |
| C | 96 | 98 | 101 | 110 | 120 | 140 |
| D | 90 | 90 | 90 | 125 | 125 | 160 |
"Blow out" karalla, korkea karan kaula. Täysi virtaus.
Soveltuu asennukseen, jossa venttiili on ylieristetty.
AT 3716 DN 40 ja DN 50 on varustettu vakiokahvalla, jos tarvitaan hitaasti sulkeutuva kahva, käytetään AT 3716V42 tai AT 3716V54.
Materiaali pääosin: Messinki
Päämateriaalin koodi: Messinki (CuZn38As) (CW511L, Pb<0,1 %)>
Saapuvat materiaalit: Messinki, Teräs, Muut
Sisältyvä materiaalikoodi: Messinki (CuZn38As) (CW511L, Pb<0,1 %), ptfe (polytetrafluorieteeni)>
Lämpötila (°C): 0 - 150
PN: 16
Liitäntä: Puristusliitin
ETIM-luokitus: EC011343 - Palloventtiili
BK04-koodi: 20702 Palloventtiilit
Virtaussuunta: Kaksisuuntainen
Mahdollinen asennusasento: Pystysuora, Vaakasuora
Virtaussuunta: kaksisuuntainen
Mahdollinen asennusasento: pystysuora, vaakasuora
Venttiilin kierteet ja tiivistepinnat on voideltava tahnalla, jotta kokoonpano helpottuu. muista käyttää putkiavainta jakoavaimena, jotta liitosmutteri ei jää puristuksiin ja sitä kautta jumiin. älä koskaan kiristä putkiavaimella tai ruuvitukilla venttiilin runkoa. Käytä venttiiliä kiinnittäessäsi aina olemassa olevaa takatukia. Täyttökotelon jälkikiristys voi olla tarpeen ilma- ja kaasujärjestelmissä, kun testipaine ylittää 6 bar. Parhaan suorituskyvyn saavuttamiseksi venttiiliä on käytettävä vähintään 2 kertaa vuodessa.
Sertifikaatti - CE (PDF-Tiedosto, 715 kB)
