Messinkinen palloventtiili, täysi virtaus, PN 25, sisä- ja ulkokierre ja teräskahva. Grafiittitiiviste. Lämmitys-, jäähdytys-, ilma- ja kaasujärjestelmiin. Voidaan käyttää myös tyhjiö- ja kevyt öljyissä.
| Mitta-alue (DN) | 10 - 50 |
|---|---|
| PN | 40 |
| Lämpötila (°C) | 0 - 150 |
| Materiaali pääosin | Messinki |
| AT-numero | DN | PN | Lämpötila (°C) | Liitäntä | Ohjaus | KVS |
|---|---|---|---|---|---|---|
| AT 3640-15 | 15 | 40 | 0 - 150 | Sisäkierre ISO 228-1 (G, BSPP), Ulkokierre ISO 228-1 (G, BSPP) | Vipu | 15,7 |
Sulkuventtiili lämmitys-, jäähdytys-, ilma- ja kaasujärjestelmiin. Voidaan käyttää myös tyhjiö- ja kevyt öljyissä, katso myös kohta "Asennus". Silikoniton.
PSB.1 Palloventtiilit
AFS 2016:1, 8 paragraf
Tuoteseloste: Vältetty
Tuote BVB ID: 52753
SundaHus: C-
REACH-asetuksen mukainen ilmoitusvelvollisuus
Tavoiteaika: 2024-09-23

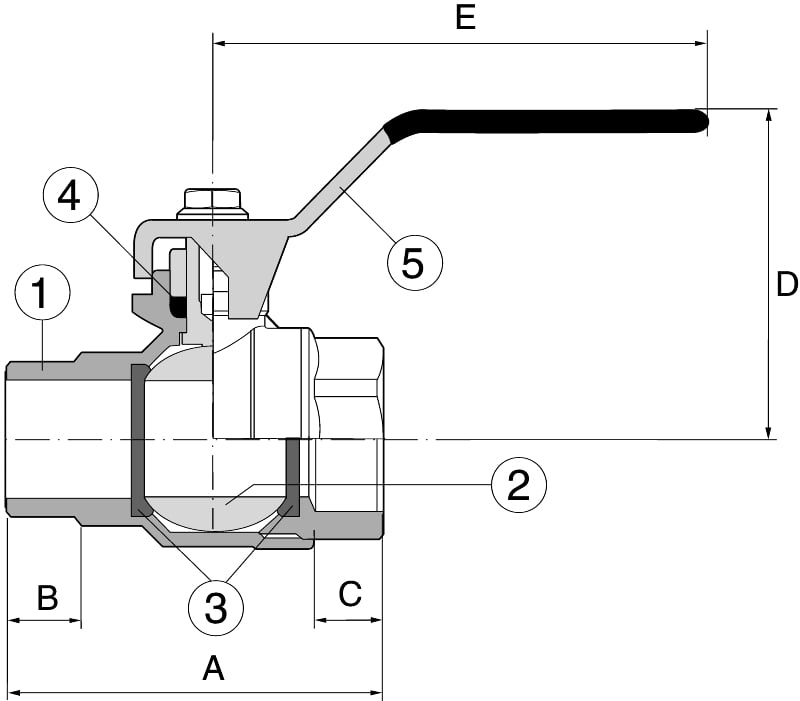

| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Venttiilipesä | Messinki (CuZn40Pb2) (CW617N) (2.0402) |
| 2 | Pallo | Messinki (CuZn40Pb2) (CW617N) (2.0402) |
| 3 | Istukkarengas | PTFE (polytetrafluorieteeni) |
| 4 | Poxi | PTFE (polytetrafluorieteeni) |
| 5 | Vipu | Teräs |
Mitta-alue (DN): 10 - 50
| DN | A | B | C | D | Nettopaino (kg) |
|---|---|---|---|---|---|
| 15 | 56 | 12 | 12 | 53 | 0.22 |
"Blow out" karalla. Venttiileissä on täysi virtaus.
Materiaali pääosin: Messinki
Päämateriaalin koodi: Messinki (CuZn40Pb2) (CW617N) (2.0402)
Saapuvat materiaalit: Messinki, Teräs, Muut
Sisältyvä materiaalikoodi: Messinki CuZn39Pb2 (CW612N), Messinki (CuZn40Pb2) (CW617N) (2.0402)
Lämpötila (°C): 0 - 150
PN: 40
Liitäntä: Sisäkierre ISO 228-1 (G, BSPP), Ulkokierre ISO 228-1 (G, BSPP)
ETIM-luokitus: EC011343 - Palloventtiili
BK04-koodi: 20702 Palloventtiilit
Virtaussuunta: Kaksisuuntainen
Mahdollinen asennusasento: Pystysuora, Vaakasuora
Virtaussuunta: kaksisuuntainen
Mahdollinen asennusasento: pystysuora, vaakasuora
Venttiileissä on sisä-/ulkokierre.
Ilman- ja kaasujärjestelmissä voi olla tarpeen kiristää koteloa uudelleen, kun testipaine ylittää 6 bar. Venttiiliä on huollettava säännöllisesti, jotta vältetään lian kertyminen, joka voi aiheuttaa vuotoja.
