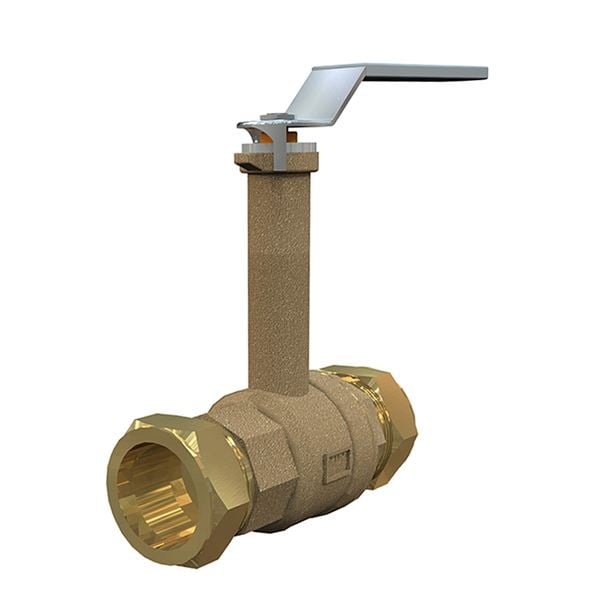

Sinkinkadon kestävää messinkinen palloventtiili, jossa on korkea kaula, täysi läpivienti, puristusliittimet ja teräskahva käytettäväksi vesilaitteistoissa. Venttiili soveltuu myös jäähdytysjärjestelmiin, lämmitysveteen, joihinkin kevyisiin öljyihin ja paineilmaan.
| Mitta-alue (DN) | 10 - 50 |
|---|---|
| PN | 25 |
| Lämpötila (°C) | 0 - 150 |
| Materiaali pääosin | Messinki |
| AT-numero | DN | PN | Lämpötila (°C) | Liitäntä | Ohjaus | KVS |
|---|---|---|---|---|---|---|
| AT 3614-15 | 15 | 25 | 0 - 150 | Puristusrengasliitin | Vipu | |
| AT 3614-18 | 15 | 25 | 0 - 150 | Puristusrengasliitin | Vipu | |
| AT 3614-22 | 20 | 25 | 0 - 150 | Puristusrengasliitin | Vipu | |
| AT 3614-28 | 25 | 25 | 0 - 150 | Puristusrengasliitin | Vipu | |
| AT 3614-35 | 32 | 25 | 0 - 150 | Puristusrengasliitin | Vipu | |
| AT 3614-42 | 40 | 25 | 0 - 150 | Puristusrengasliitin | Vipu | |
| AT 3614-54 | 50 | 25 | 0 - 150 | Puristusrengasliitin | Vipu |
Sulkuventtiili käytettäväksi vesilaitteistoissa. Venttiili soveltuu myös jäähdytysjärjestelmiin, lämmitysveteen, joihinkin kevyisiin öljyihin ja paineilmaan. Silikoniton.
PSB.1 Palloventtiilit
AFS 2016:1, 8 paragraf
Tuoteseloste: Vältetty
Tuote BVB ID: 43195
SundaHus: C-
REACH-asetuksen mukainen ilmoitusvelvollisuus
Tavoiteaika: 2024-09-23
Mitta-alue (DN): 10 - 50
AT 3613:ssa on ns. "blow out" kara.
AT 3614:ssä on korkea varren kaula ja se kestää sarjan 33 mukaista ylieristystä.
Täysi virtaus.
AT 3614, DN 40-50, on varustettu hitaasti sulkeutuvalla kahvalla. (Jos halutaan tavallinen kahva, valitse AT 3614S42 tai AT 3614S54).
Venttiilit on varustettu Kuterlite-tyyppisellä kiristysrenkaalla ja -mutterilla.
Materiaali pääosin: Messinki
Päämateriaalin koodi: Messinki (CuZn36Pb2As) (CW602N)
Saapuvat materiaalit: Messinki, Teräs, Muut
Sisältyvä materiaalikoodi: Messinki (CuZn36Pb2As) (CW602N), PTFE (polytetrafluorieteeni)
Lämpötila (°C): 0 - 150
PN: 25
Liitäntä: Puristusrengasliitin
ETIM-luokitus: EC011343 - Palloventtiili
BK04-koodi: 20702 Palloventtiilit
MagiCAD linkki: https://redir.magicad.cloud/product/70badef2-3c7d-4677-9796-a74295fa9559
Virtaussuunta: Kaksisuuntainen
Mahdollinen asennusasento: Pystysuora, Vaakasuora
Katso erilliset käyttöohjeet.
