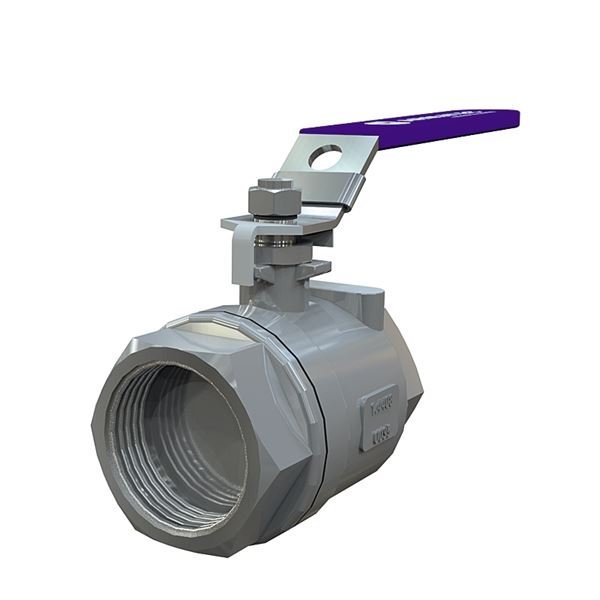

Ruostumattomasta teräksestä/PTFE:stä valmistettu täysaukkoinen palloventtiili, jossa on sisäkierre. Pääasiassa hapoille ja suolaliuoksille, liuottimille, alkoholeille ja öljytuotteille.
| Mitta-alue (DN) | 10 - 100 |
|---|---|
| PN | 63 |
| Lämpötila (°C) | -20 - 200 |
| Materiaali pääosin | Ruostumaton teräs |
| AT-numero | DN | PN | Lämpötila (°C) | Liitäntä | Ohjaus | KVS |
|---|---|---|---|---|---|---|
| AT 3535A10 | 10 | 63 | -20 - 200 | Sisäkierre ISO 228-1 (G, BSPP) | Lukittu vipu | 12 |
| AT 3535A15 | 15 | 63 | -20 - 200 | Sisäkierre ISO 228-1 (G, BSPP) | Lukittu vipu | 38 |
| AT 3535A20 | 20 | 63 | -20 - 200 | Sisäkierre ISO 228-1 (G, BSPP) | Lukittu vipu | 66 |
| AT 3535A25 | 25 | 63 | -20 - 200 | Sisäkierre ISO 228-1 (G, BSPP) | Lukittu vipu | 105 |
| AT 3535A32 | 32 | 63 | -20 - 200 | Sisäkierre ISO 228-1 (G, BSPP) | Lukittu vipu | 190 |
| AT 3535A40 | 40 | 63 | -20 - 200 | Sisäkierre ISO 228-1 (G, BSPP) | Lukittu vipu | 275 |
| AT 3535A50 | 50 | 63 | -20 - 200 | Sisäkierre ISO 228-1 (G, BSPP) | Lukittu vipu | 480 |
Sulkuventtiili soveltuu pääasiassa seuraavia varten:
Hapot ja suolaliuokset.
Liuottimet ja alkoholit.
Öljytuotteet.
PSB.1 Palloventtiilit
PED 2014/68/EU, AFS 2016:1
Tuoteseloste: Hyväksytty
Tuote BVB ID: 8326
SundaHus: C-

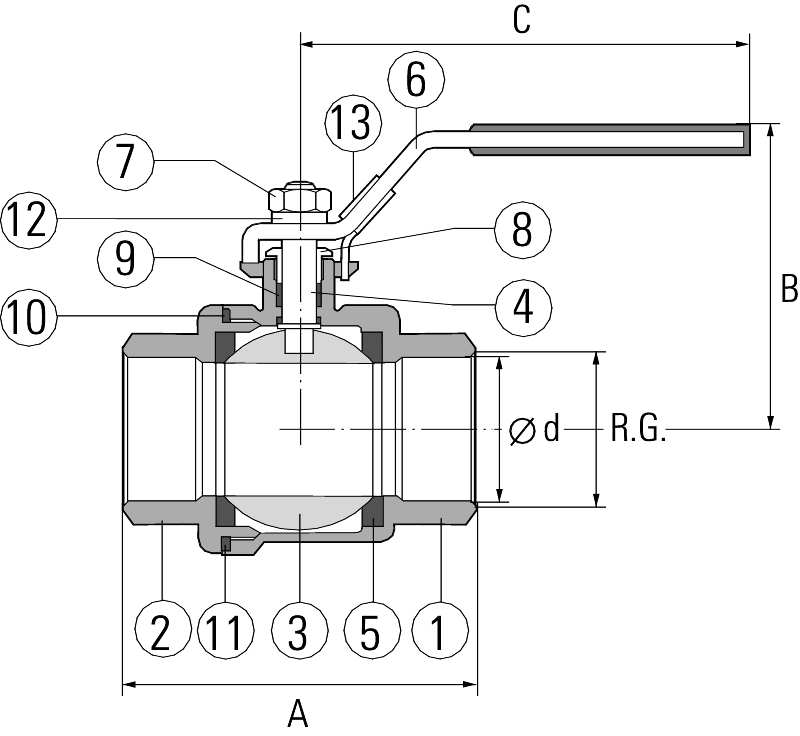

| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Venttiilipesä | Haponkestävä ruostumaton teräs AISI 316 (1.4408, CF8M) |
| 2 | Liitäntä | Haponkestävä ruostumaton teräs AISI 316 (1.4408, CF8M) |
| 3 | Pallo | Haponkestävä ruostumaton teräs AISI 316 (1.4408, CF8M) |
| 4 | Kara | Haponkestävä ruostumaton teräs AISI 316 (1.4401) |
| 5 | Istukkarengas | PTFE (polytetrafluorieteeni) |
| 6 | Kahva | Ruostumaton teräs AISI 304 (1.4301) |
| 7 | Mutteri | Ruostumaton teräs AISI 304 (1.4301) |
| 8 | Holkki | Ruostumaton teräs AISI 304 (1.4301) |
| 9 | Holkki/Kara/Pesätiiviste | PTFE (polytetrafluorieteeni) |
| 10 | Lukitusosan aluslevy | Ruostumaton teräs AISI 304 (1.4301) |
Mitta-alue (DN): 10 - 100
| DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
|---|---|---|---|---|---|---|---|
| A | 50 | 58 | 65 | 80 | 92 | 105 | 125 |
| B | 48 | 52 | 61 | 65 | 79 | 83 | 97 |
| C | 91 | 103 | 111 | 126 | 154 | 154 | 191 |
| Nettopaino (kg) | 0.205 | 0.29 | 0.44 | 0.615 | 1.08 | 1.49 | 2.56 |
Kaksiosainen palloventtiili, jossa on täysi virtaus ja DIN 259/2999, DIN ISO 228 (BSPP) mukainen sisäinen putkikierre.
Materiaali pääosin: Ruostumaton teräs
Päämateriaalin koodi: Haponkestävä ruostumaton teräs AISI 316 (1.4408, CF8M)
Saapuvat materiaalit: Ruostumaton teräs, Muut
Sisältyvä materiaalikoodi: Ruostumaton teräs AISI 304 (1.4301), Haponkestävä ruostumaton teräs AISI 316 (1.4401), Haponkestävä ruostumaton teräs AISI 316 (1.4408, CF8M), PTFE (polytetrafluorieteeni)
Lämpötila (°C): -20 - 200
PN: 63
Liitäntä: Sisäkierre ISO 228-1 (G, BSPP)
ETIM-luokitus: EC011343 - Palloventtiili
BK04-koodi: 20702 Palloventtiilit
Virtaussuunta: Kaksisuuntainen
Mahdollinen asennusasento: Pystysuora, Vaakasuora
Venttiilissä on sisäinen putkikierre. Nestehöyryn osalta sovelletaan enintään 6 baarin painetta. Venttiiliä on huollettava säännöllisesti, jotta vältetään lian kertyminen, joka voi aiheuttaa vuotoja.
