| Mitta-alue (DN) | 80 - 500 |
|---|---|
| PN | 10 - 25 |
| Lämpötila (°C) | -40 - 350 |
| Materiaali pääosin | Ruostumaton teräs |
| AT-numero | DN | PN | Lämpötila (°C) | Liitäntä | Ohjaus | Liitäntä 1 | Liitäntä 2 |
|---|---|---|---|---|---|---|---|
| AT 2281-150 | 150 | 25 | -40 - 150 | Laipallinen EN1092 | Vapaa akseli | Laipallinen EN1092 |
Sulku- ja säätökäyttöön.
Nesteille, kaasuille, hankaaville ja aggressiivisille aineille seuraavilla teollisuudenaloilla:
- Metsäteollisuus SSG 7650 -ohjeiden mukaisesti
- Prosessiteollisuus
- Kemianteollisuus
- Energiantuotanto
- Petrokemianteollisuus
- Offshore
- Öljyvarastot ja jalostamot
PSB.2 Puukkoventtiilit
AFS 2023:5, ATEX 94/9/EG, PED 2014/68/EU
Tuote on CE-merkitty

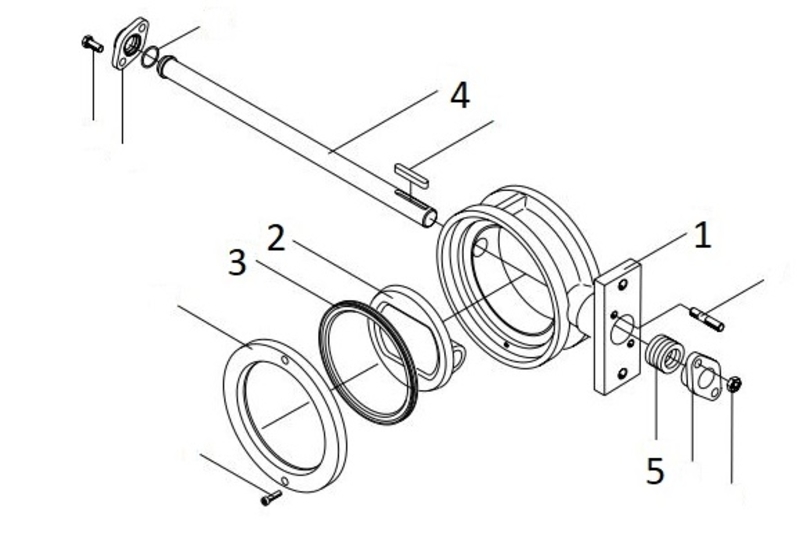

| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Venttiilipesä | Haponkestävä ruostumaton teräs AISI 316 (1.4408, CF8M) |
| 2 | Levyluisti | Haponkestävä ruostumaton teräs AISI 316 (1.4408, CF8M) |
| 3 | Istukkarengas | PTFE (polytetrafluorieteeni) |
| 4 | Akseli | Ruostumaton teräs (1.4460) |
| 5 | Poxi | Grafiitti |
Mitta-alue (DN): 80 - 500
| DN | A | B | Nettopaino (kg) |
|---|---|---|---|
| 150 | 56 | 276 | 11 |
Pehmeästi tiivistyvä läppäventtiili, jossa on kolmoisepäkeskisesti sijoitettu läppälevy ja kaksiosainen kara sekä vaihdettava istukkarengas.
Ylälaippa toimii käyttömekanismin (esim. toimilaitteen) kiinnitystä varten.
Materiaali pääosin: Ruostumaton teräs
Päämateriaalin koodi: Haponkestävä ruostumaton teräs AISI 316 (1.4408, CF8M)
Saapuvat materiaalit: Ruostumaton teräs, Muut
Sisältyvä materiaalikoodi: Haponkestävä ruostumaton teräs AISI 316 (1.4408, CF8M), PTFE (polytetrafluorieteeni)
Lämpötila (°C): -40 - 350
PN: 10 - 25
Liitäntä: Laipallinen EN1092
ETIM-luokitus: EC010910 - Läppäventtiili
BK04-koodi: 20706 Yksilehtiset venttiilit
Virtaussuunta: Kaksisuuntainen
Mahdollinen asennusasento: Pystysuora, Vaakasuora
**Varoitus!**
Varmista, ettei kukaan voi loukkaantua venttiilin koekäytön aikana sen ollessa irrotettuna putkistosta.
Sormia, käsiä tai muita ruumiinosia ei saa olla venttiilin sisällä, kun käyttölaite on kytkettynä.
Asennus suositellaan tehtäväksi siten, että nuoli osoittaa virtaussuuntaan.
Venttiili on tarkoitettu asennettavaksi laippojen väliin seuraavasti:
