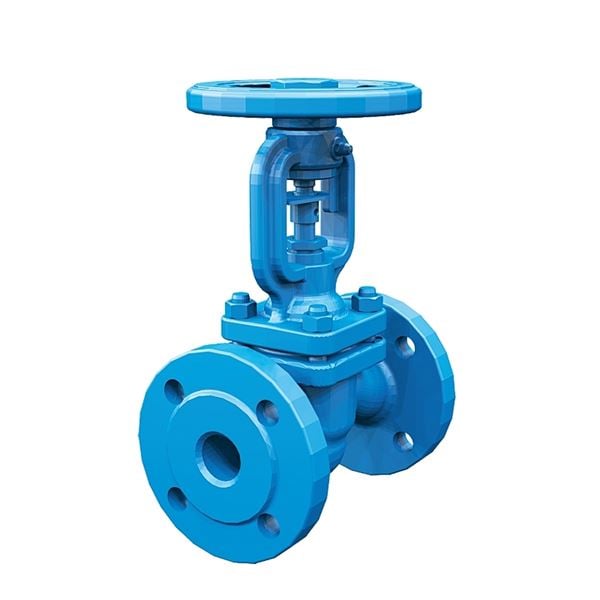

Istukkaventtiili, runko GS-C25, laipoin PN40. Ulkopuolisella karakierteellä ja nousevalla karalla. Lautasessa poksin takatiivistys auki-asennossa. Painetta tasaava ja avautumista helpottava lautasrakenne DN125 –DN150 venttiileissä. Sulkuventtiiliksi höyrylle, lauhteelle ja kuumalle vedelle.
| Mitta-alue (DN) | 15 - 250 |
|---|---|
| PN | 40 |
| Lämpötila (°C) | -10 - 400 |
| Materiaali pääosin | Teräs |
| AT-numero | DN | PN | Lämpötila (°C) | Liitäntä | Ohjaus | Liitäntä 1 | Liitäntä 2 | Lukumäärä |
|---|---|---|---|---|---|---|---|---|
| AT 1040C25 | 25 | 40 | -10 - 400 | Laipallinen EN1092 | Käsipyörä | Laipallinen EN1092 | Laipallinen EN1092 | |
| AT 1040C150 | 150 | 40 | -10 - 400 | Laipallinen EN1092 | Käsipyörä | Laipallinen EN1092 | Laipallinen EN1092 |
Sulkuventtiilinä:- höyrylle- kuumalle vedelle- lauhteelle
PSB.5 Palloventtiilit ja neulaventtiilit
PED 2014/68/EU, AFS 2016:1
Tuote on CE-merkitty
Mitta-alue (DN): 15 - 250
Nouseva, ulkokierteinen kara. Suorat tiivistepinnat.Lautasessa poksin takatiivistys auki-asennossa. Painetta tasaava ja avautumista helpottava lautasrakenne DN125 - DN250 kokoluokan venttiileissä.
Materiaali pääosin: Teräs
Päämateriaalin koodi: Teräs GP240GH N (1.0619)
Saapuvat materiaalit: Ruostumaton teräs, Teräs
Sisältyvä materiaalikoodi: Teräs GP240GH N (1.0619)
Lämpötila (°C): -10 - 400
PN: 40
Liitäntä: Laipallinen EN1092
ETIM-luokitus: EC010120 - Istukkaventtiili
BK04-koodi: 20707 Sieniventtiilit
Mahdollinen asennusasento: Pystysuora, Vaakasuora
Asennusasento vapaa. Poikkeus: käsipyörä alaspäinVerkosto huuhdeltava ennen käyttöönottoa.DN15 - DN100 kokoluokan venttiileissä virtaussuunta alhaalta ylös lautasen alapuolelta.DN125 - DN250 kokoluokan venttiileissä päinvastainen suunta, eli ylhäältä alas, johtuen erilaisesta lautasrakenteesta.Virtaussuunta on aina merkitty nuolella venttiiliin.
