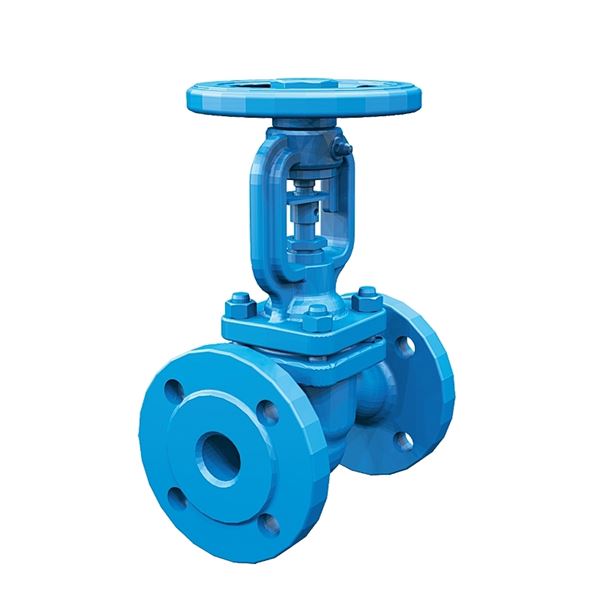

Istukkaventtiili, runko GGG40.3, laipoin PN25. Suojapalje estää väliaineen pääsyn kosketuksiin poksitiivisteen kanssa. Huoltovapaa rakenne. Ulkopuolinen karakierre ja visuaalinen auki-kiinni asennonosoitin karalla. Nousematon kara. Sulkuventtiiliksi höyrylle, lauhteelle, kuumalle öljylle sekä ympäristölle vaarallisille väliaineille.
| Mitta-alue (DN) | 15 - 100 |
|---|---|
| PN | 25 |
| Lämpötila (°C) | -10 - 300 |
| Materiaali pääosin | Pallografiittivalurauta |
| AT-numero | DN | PN | Lämpötila (°C) | Liitäntä | Ohjaus | Liitäntä 1 | Liitäntä 2 | Lukumäärä |
|---|---|---|---|---|---|---|---|---|
| AT AT1028B100 | 100 | 25 | -10 - 300 | Laipallinen EN1092 | Käsipyörä | Laipallinen EN1092 | Laipallinen EN1092 |
Sulkuventtiilinä – höyrylle– lauhteelle– vedelle – lämmönsiirtoöljylle
PSB.5 Palloventtiilit ja neulaventtiilit
PED 2014/68/EU, AFS 2016:1
Tuote on CE-merkitty

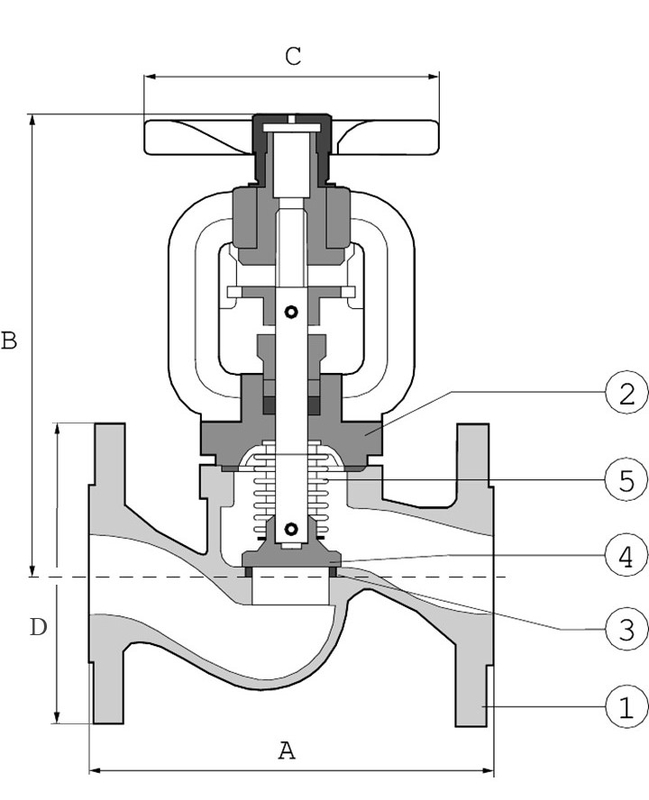

| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Venttiilipesä | Pallografiittivalurauta GJS-400-18 (GGG40.3) |
| 2 | Kansi | Pallografiittivalurauta GJS-400-18 (GGG40.3) |
| 3 | Pesä | Ruostumaton teräs (1.4006) |
| 4 | Lautanen | Martensiittinen ruostumaton teräs (1.4021) |
| 5 | Taitettavat palkeet | Haponkestävä teräs 316Ti (1.4571) |
Mitta-alue (DN): 15 - 100
| DN | 100 |
|---|---|
| A | 350 |
| B | 325 |
| C | 250 |
Suojapalje (5) estää väliaineen kosketuksen karaan ja sen tiivisteisiin poistaen näin mahdollisuuden venttiilin karan poksivuotoihin.- Huoltovapaa- Ulkopuolinen karakierre- Asennonosoitin kiinni/auki- Nousematon käsipyörä
Materiaali pääosin: Pallografiittivalurauta
Päämateriaalin koodi: Pallografiittivalurauta GJS-400-18 (GGG40.3)
Saapuvat materiaalit: Ruostumaton teräs, Pallografiittivalurauta
Sisältyvä materiaalikoodi: Martensiittinen ruostumaton teräs (1.4021), Ruostumaton teräs (1.4006), Haponkestävä teräs 316Ti (1.4571), Pallografiittivalurauta GJS-400-18 (GGG40.3)
Lämpötila (°C): -10 - 300
Lämpötilaa koskevat huomautukset: Suojapalje (5) estää väliaineen kosketuksen karaan ja sen tiivisteisiin poistaen näin mahdollisuuden venttiilin karan poksivuotoihin.- Huoltovapaa- Ulkopuolinen karakierre- Asennonosoitin kiinni/auki- Nousematon käsipyörä
PN: 25
Liitäntä: Laipallinen EN1092
ETIM-luokitus: EC010120 - Istukkaventtiili
BK04-koodi: 20707 Sieniventtiilit
Virtaussuunta: Yksisuuntainen
Mahdollinen asennusasento: Pystysuora, Vaakasuora
Asennusasento vapaa.Poikkeus: ei käsipyörä alaspäin.Verkosto huuhdeltava ennen käyttöönottoa.
