Suojamoduuli BA, kierreliitäntä EN 1717 luokka 4 mukaan. Ruostumattomasta teräksestä valmistettu suojus, integroitu suodatin.
| Mitta-alue (DN) | 15 - 50 |
|---|---|
| PN | 10 |
| Lämpötila (°C) | 0 - 65 |
| Materiaali pääosin | Ruostumaton teräs |
| AT-numero | Suoritus | DN | Laadunvarmistus | Lukumäärä |
|---|---|---|---|---|
| AT 1168R-15 | Suojalaitteet | 15 | Nesteluokka 4, SS-EN 1717 | |
| AT 1168R-20 | Suojalaitteet | 20 | Nesteluokka 4, SS-EN 1717 | |
| AT 1168R-25 | Suojalaitteet | 25 | Nesteluokka 4, SS-EN 1717 | |
| AT 1168R-40 | Suojalaitteet | 40 | Nesteluokka 4, SS-EN 1717 | |
| AT 1168R-50 | Suojalaitteet | 50 | Nesteluokka 4, SS-EN 1717 |
Takaisinvirtauksenestimiä käytetään suojaamaan vesijohtoverkostoja sisäisesti ja ulkoisesti takaisinvirtaukselta ja ylipaineen takaisinvirtaukselta. Suojaus kattaa nesteen kategoriaan 4 asti. Takaisinvirtauksenestin on tyyppiä BA standardin SS-EN 1717 mukaisesti. AT 1168B ja 1168R:ssä on sisäänrakennettu suodatin, joten ne soveltuvat hyvin kompakteihin asennuksiin.
PSG.260 Yhdistetyt takaisinvirtauksen estolaitteet
Nesteluokka 4, SS-EN 1717
Tuoteseloste: Hyväksytty
Tuote BVB ID: 124905
Tavoiteaika: 2023-06-14

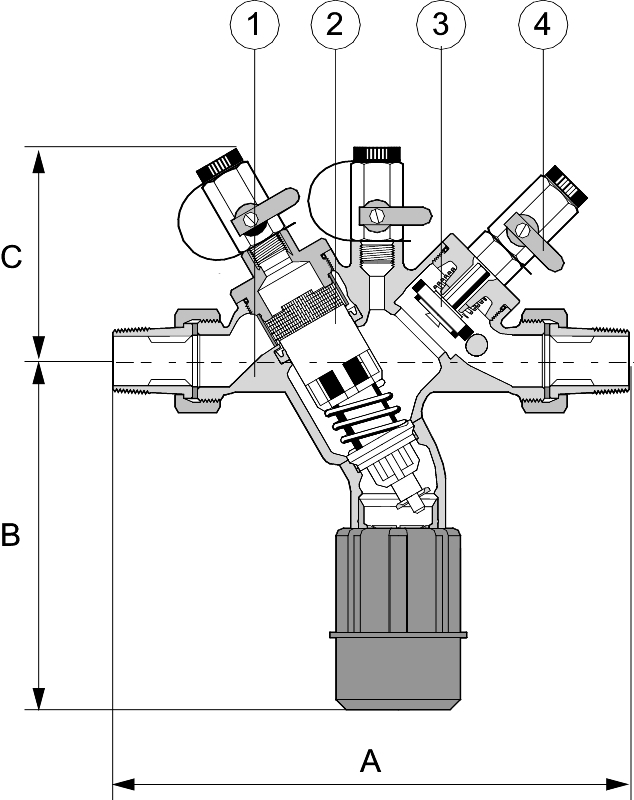

| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Pesä | Haponkestävä ruostumaton teräs 316L (1.4404) |
| 2 | Takaiskuventtiili | Muovi |
| 3 | Takaiskuventtiilit | Muovi |
| 4 | Kalvot, tiivisteet | Haponkestävä ruostumaton teräs 316 (1.4408) |
Mitta-alue (DN): 15 - 50
| DN | A | B | C |
|---|---|---|---|
| 15 | 225 | 140 | 110 |
| 20 | 225 | 140 | 110 |
| 25 | 225 | 140 | 110 |
| 40 | 348 | 172 | 165 |
| 50 | 348 | 172 | 165 |
BA-tyypin takaisinvirtauksenestimet kattavat vesijohtovettä liitettäessä riskit aina nesteluokkaan 4 asti, eli "neste, joka aiheuttaa terveysriskin yhden tai useamman myrkyllisen tai erittäin myrkyllisen aineen tai yhden tai useamman radioaktiivisen, perimää vaurioittavan tai karsinogeenisen aineen vuoksi".
Materiaali pääosin: Ruostumaton teräs
Päämateriaalin koodi: Haponkestävä ruostumaton teräs 316 (1.4408)
Saapuvat materiaalit: Ruostumaton teräs
Sisältyvä materiaalikoodi: Haponkestävä ruostumaton teräs 316 (1.4408)
Lämpötila (°C): 0 - 65
PN: 10
ETIM-luokitus: EC004501 - Takaiskuventtiili
Virtaussuunta: Yksisuuntainen
Mahdollinen asennusasento: Vaakasuora
Katso käyttöohjeet.
