Suojamoduli BA ruostumaton teräs EN 1717 luokka 4 mukaan.
| Mitta-alue (DN) | 65 - 150 |
|---|---|
| PN | 10 |
| Lämpötila (°C) | 0 - 65 |
| Materiaali pääosin | Ruostumaton teräs |
| AT-numero | Suoritus | DN | Laadunvarmistus | Lukumäärä |
|---|---|---|---|---|
| AT 1167R-65 | Suojalaitteet | 65 | Nesteluokka 4, SS-EN 1717 | |
| AT 1167R-80 | Suojalaitteet | 80 | Nesteluokka 4, SS-EN 1717 | |
| AT 1167R-100 | Suojalaitteet | 100 | Nesteluokka 4, SS-EN 1717 | |
| AT 1167R-150 | Suojalaitteet | 150 | Nesteluokka 4, SS-EN 1717 |
Takaisinvirtauksenestimiä käytetään suojaamaan vesijohtoverkostoja sisäisesti ja ulkoisesti takaisinvirtaukselta ja ylipaineen takaisinvirtaukselta. Suojaus kattaa nesteen luokkaan 4 asti. Takaisinvirtauksenestin on tyypiltään BA standardin SS-EN 1717 mukainen.
PSG.26 Takaisinvirtauksenestimet
Nesteluokka 4, SS-EN 1717
Tuote on CE-merkitty
Tavoiteaika: 2023-06-14
| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Pesä | Haponkestävä teräs 316Ti (1.4571) |
| 2 | Takaiskuventtiili | Ruostumaton teräs 303 (1.4305) |
| 3 | Takaiskuventtiilit | Ruostumaton teräs |
Mitta-alue (DN): 65 - 150

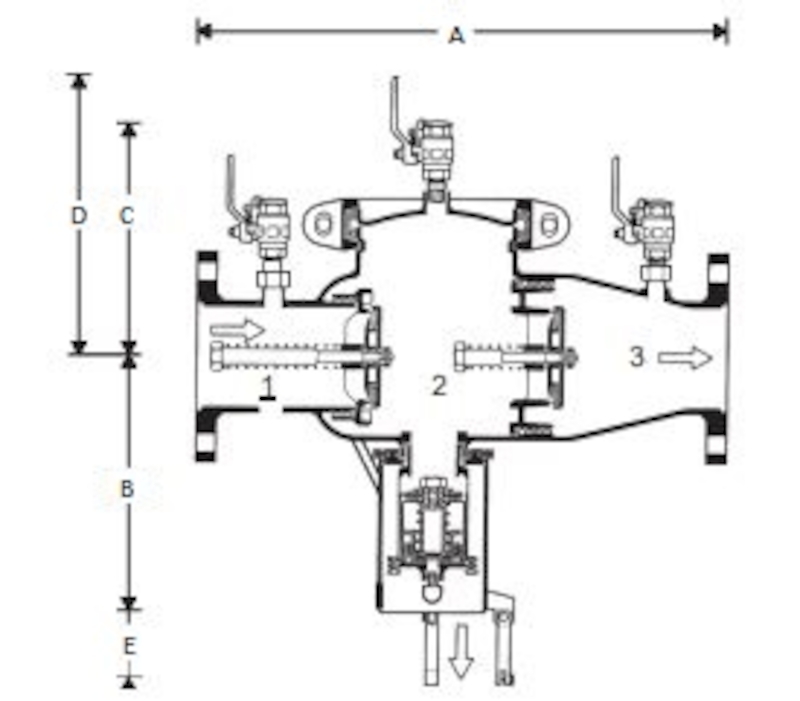

| DN | A | B | C | D | E |
|---|---|---|---|---|---|
| 65 | 559 | 265 | 245 | 310 | 75 |
| 80 | 559 | 265 | 245 | 310 | 75 |
| 100 | 559 | 265 | 245 | 310 | 75 |
| 150 | 695 | 280 | 270 | 350 | 75 |
BA-tyypin takaisinvirtauksenestolaitteet kattavat riskit aina nesteluokkaan 4 asti, kun kyseessä on vesijohtovesiyhteys, eli "neste, joka aiheuttaa terveysriskin yhden tai useamman myrkyllisen tai erittäin myrkyllisen aineen tai yhden tai useamman radioaktiivisen, mutageenisen tai karsinogeenisen aineen vuoksi".
Suojalaitteessa on kaksinkertaiset takaiskuventtiilit ja tyhjennyksellä varustetut välikammiot. Suojalaitteet toimivat kolmella eri painealueella. Vyöhykkeellä 1 paine on korkeampi kuin vyöhykkeellä 2, joka on korkeampi kuin vyöhyke 3. Vyöhykkeeseen 2 on kytketty tyhjennysventtiili, joka avautuu, kun vyöhykkeen 1 ja vyöhykkeen 2 välinen paine-ero laskee 0,14 baariin. Vyöhykkeessä 2 oleva vesi tyhjennetään ilmakehään. Tämä estää sifonin tai ylipaineen takaisinvirtauksen järjestelmään.
Takaisinvirtauksen esto on asennettava täydellisenä suojausmoduulina. On ehdoton vaatimus, että takaisinvirtauksenestin asennetaan suojamoduulina.
Materiaali pääosin: Ruostumaton teräs
Päämateriaalin koodi: Haponkestävä teräs 316Ti (1.4571)
Saapuvat materiaalit: Ruostumaton teräs
Sisältyvä materiaalikoodi: Haponkestävä teräs 316Ti (1.4571)
Lämpötila (°C): 0 - 65
PN: 10
Liitäntä: Laipallinen EN1092
ETIM-luokitus: EC004501 - Takaiskuventtiili
Virtaussuunta: Yksisuuntainen
Mahdollinen asennusasento: Vaakasuora
Asennuksen saa suorittaa vain valtuutettu henkilö.
Katso käyttöohjeet.
