Vesimittari AT 7420B

Käyttöalue

Kylmän vesijohtoveden mittaus ja kulutetun määrän rekisteröinti. Vesimittari on kuivakäyntinen rengasmäntämittari, jossa on MID R160 (Ratio) eli luokka C, mikä tarkoittaa erittäin suurta mittaustarkkuutta myös pienillä virtaamilla. Valmisteltu etäluentaan erillisen anturin kautta pulssilla, wM-Bus tai M-Bus.
Mittaria ei saa käyttää jäähdytysjärjestelmissä, joihin on lisätty glykolia tai vastaavaa, eikä teollisuussovelluksissa tai vastaavissa järjestelmissä, joissa on voimakkaiden paineiskujen vaara, esimerkiksi jos niihin on asennettu magneettiventtiilejä.

AMA-teksti

UG Mittarit

Laadunvarmistus

2014/32/EU (MID)

Tuote on CE-merkitty

Energia- ja ympäristöselvitys

Tuoteseloste: Vältetty

Tuote BVB ID: 56864

SundaHus: C-

REACH-asetuksen mukainen ilmoitusvelvollisuus

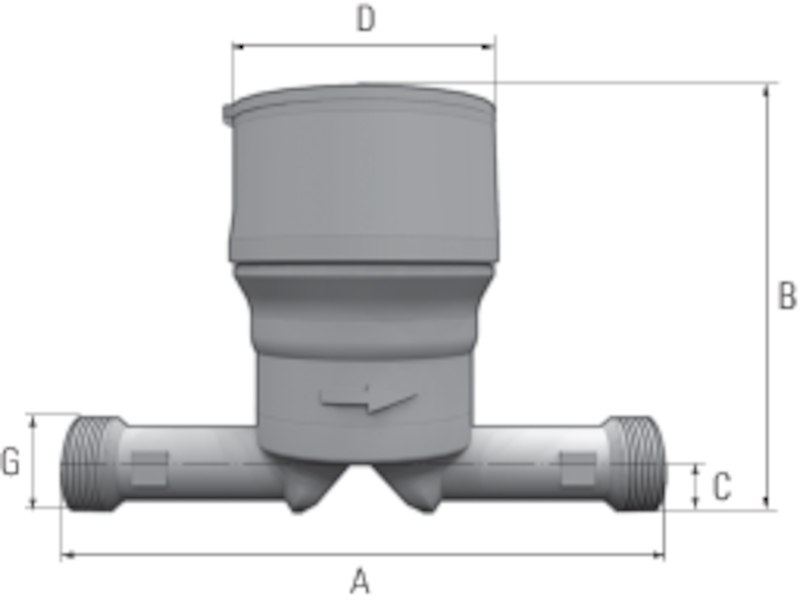

Mitat ja paino

Mitta-alue (DN): 15 - 40

Toiminta ja rakenne

Vesimittari on kuivakäyntinen tilavuusrengasmäntämittari, jonka mittaustarkkuus on Ratio R160 eli luokka C. Tämä tarkoittaa, että mittari mittaa erittäin tarkasti myös pienillä virtausnopeuksilla. Rengasmäntämittarin rakenteen ansiosta mittari voidaan asentaa kaikkiin asennusasentoihin lukuun ottamatta mittauskoteloa alaspäin. Rengasmäntämittarissa ei ole jälkikiertoa. Mittarissa on itsepuhdistumistoiminto eikä se mene koskaan plussalle seisokkiaikana. Tämän toiminnon ansiosta mittari selviytyy vesilaaduista, jotka siipipyörämittareille aiheuttavat suuria plus-arvoja laskeutumisaikana.

Rengasmäntämittari on varustettu ilmaisimella, johon voidaan liittää Cyble-tyyppinen etäluentamoduuli, jossa on pulssi, wM-Bus tai M-Bus. Katso erillinen tuoteseloste AT 7275CY. Cyble on induktiivinen AMR-järjestelmä (Automatic Reading System), jolla voidaan etälukea ja siirtää mittausarvot vesimittareista mittausten keruujärjestelmiin. Cyble-anturin pyörimistaajuus luetaan induktiivisesti metallipäällysteisen osoittimen avulla. Ulkoinen magneetti ei vaikuta Cyble-tyyppiseen etäluentaan, ja siksi se on erittäin vastustuskykyinen peukalointia vastaan.
Cyble-anturi voidaan asentaa suoraan tai jälkikäteen mittarin lasiin valmiisiin kiinnityskohtiin mukana toimitetuilla ruuveilla. Tunnistimen mukana toimitetaan myös erityisesti sovitettu suojakansi, joka asennetaan tunnistimen asennuksen yhteydessä.
Uppoasennettavissa mittareissa (kuparilasiversio) on myös erillinen asennettava suojarengas.

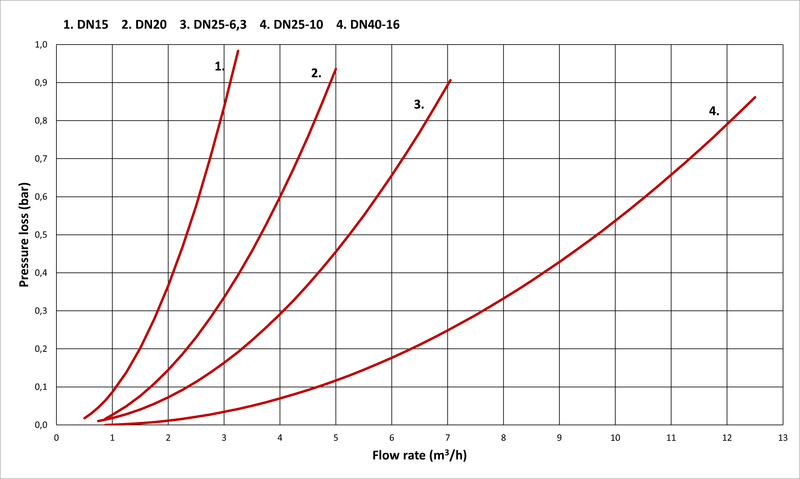

Tekniset tiedot

Materiaali pääosin: Messinki

Päämateriaalin koodi: Messinki (CuZn40Pb2) (CW617N) (2.0402)

Saapuvat materiaalit: Messinki

Sisältyvä materiaalikoodi: Messinki (CuZn40Pb2) (CW617N) (2.0402)

Lämpötila (°C): 0 - 50

PN: 16

Liitäntä: Ulkokierre ISO 228-1 (G, BSPP)

ETIM-luokitus: EC004485 - Vesimittari

IP-luokitus: IP68

Asennus ja huolto

Virtaussuunta: Yksisuuntainen

Mahdollinen asennusasento: Vaakasuora, Pystysuora

Mittari voidaan asentaa kaikkiin asennusasentoihin lukuun ottamatta mittarikoteloa alaspäin. Vesimittarin pitkäaikaisen toiminnan varmistamiseksi asennus on aina suoritettava vesimittarin kannattimen kanssa (ks. kohdasta lisävarusteet). Kannattimen tulo- ja poistoaukkoon on aina asennettava sulkuventtiilit. Kaikki juomaveden tulojohdossa olevat vesimittarit on Ruotsin asunto-, rakennus- ja kaavoitusviraston (BBR) ja ruotsalaisen standardin SS-EN 1717 mukaan varustettava takaisinvirtaussuojalla. AT 7059 -patruunallinen takaiskuventtiili täyttää kaikki takaisinvirtaussuojausta koskevat vaatimukset, ja se asennetaan rengasmäntämittarin ulostuloon.
Ennen vesimittarin asentamista on tärkeää huuhdella putkisto. Asenna mittari siten, että sen virtausnuoli osoittaa oikeaan virtaussuuntaan.
Etäluentamoduuli tyyppi Cyble:
Mittari on varustettu ilmaisinpyörällä, joka tallentaa mittarin asennon, virtaussuunnan jne. etäluentamoduuliin, tyyppi Cyble, joka on asennettu mittarin lasiin. Tiedonsiirtomoduuli tilataan pulssiversiona 1 / 10 / 100 litraa pulssia kohti, wM-Bus tai M-Bus. Lisätietoja teknisistä tiedoista on erillisessä tuoteselosteessa AT 7275CY.
Laskutettaessa kotitalouksien kulutusta mittarin rekisteröinnin jälkeen on noudatettava SWEDACin määräyksiä STAFS 2007:2, mikä tarkoittaa toistuvaa tarkastusta (mittarin tarkastus) enintään 10 vuoden välein Q34:n osalta ja 5 vuoden välein Q3 10-16:n osalta. Tarkastuksen ja tarkastuksen suorittaa mittarikorjaamo, joka on akkreditoitu tarkastuslaitos. Tarkastuksen yhteydessä nykyiset kuluvat osat vaihdetaan. Varaosia on saatavilla erillisessä varaosaluettelossa.
