Lämminvesimittari kierre AT
| AT-numero | Lukumäärä | |
|---|---|---|
| AT 7029AG20-4M |

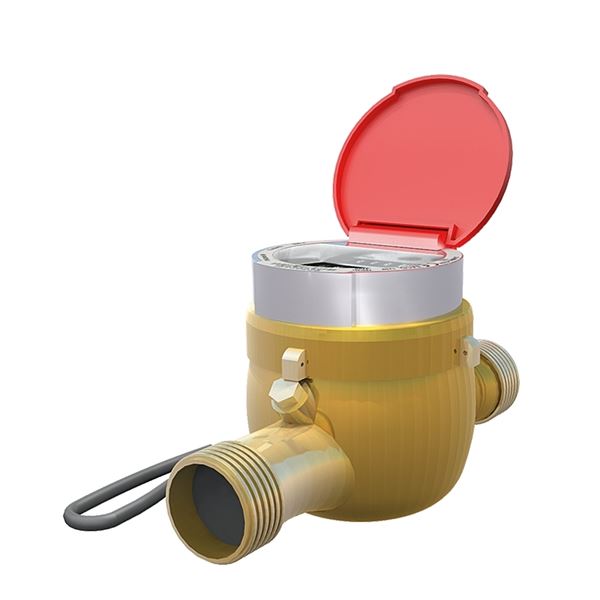

Kuuman veden mittaus ja kulutetun veden määrän rekisteröinti. Mittari on monisuihkuinen juoksupyörämittari, jossa on M-Bus-liitäntä, ja sen tarkkuusluokka on R80.
UG Mittarit
2014/32/EU (MID), OIML R49:2006
Tuote on CE-merkitty
Tuoteseloste: Vältetty
Tuote BVB ID: 52731
Ilmoitusvelvollisuus
| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Pesä | Messinki |
| 2 | Tiivistemateriaali | EPDM (etyleenipropyleenikumi) |
| 3 | Siipipyörä | PE (polyeteeni) |
| 4 | Laakeri |
Mitta-alue (DN): 20 - 40

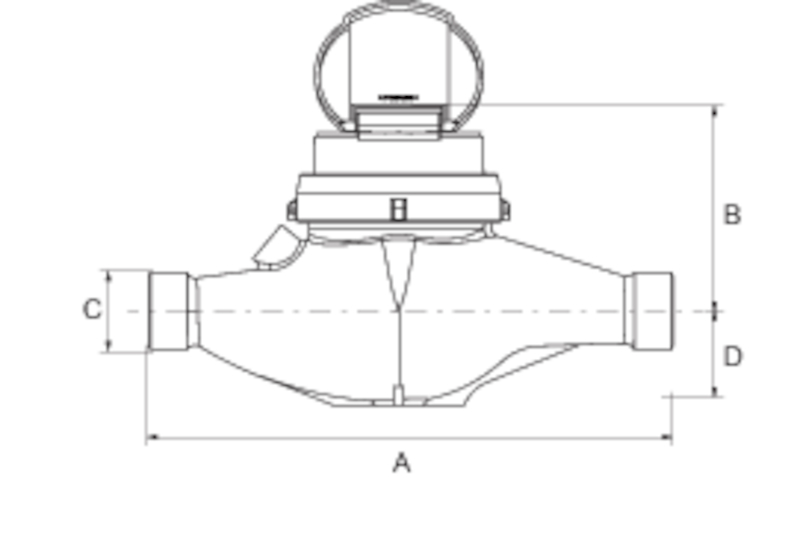

| DN | A | B | C | D |
|---|---|---|---|---|
| 20 | 190 | 125 | 25 | 40 |
Vesimittari on tyypiltään kuivakäyntinen monisuihkupyöräinen juoksupyörä. Siipipyörä on ainoa liikkuva osa väliaineessa, ja vaihteisto on täysin kuivakäyttöinen. Laskuri on GWF-koodin mukainen, ja laskurin vähimmäisasteikko on 1 litra ja tarkkuusluokka R80.
Materiaali pääosin: Messinki
Saapuvat materiaalit: Messinki, Muovi, Kumi
Sisältyvä materiaalikoodi: PE (polyeteeni), EPDM (etyleenipropyleenikumi)
Lämpötila (°C): 1 - 90
Lämpötilaa koskevat huomautukset: Lämmitys- ja jäähdytysaineiden tilavuuden mittaamiseen ja kulutetun määrän kirjaamiseen. Soveltuu virtausanturiksi energiamittaukseen (yhdessä integraattorin ja lämpötila-anturiparien AT 7274, AT 7276 kanssa). Virtausanturi on kuivakäyntinen monisuihkupyörätyyppinen. Juoksupyörä on ainoa liikkuva osa väliaineessa, vaihteisto on täysin kuivakäyntinen. Laskuri on rullalaskuri. Laskurin minimiasteikko on 1 litra. Kokonaiset m³ on merkitty valkoisella ja litrat punaisella. Pulssi annetaan sisäänrakennetun Reed-kosketusanturin avulla.
PN: 16
ETIM-luokitus: EC004485 - Vesimittari
Virtaussuunta: Yksisuuntainen
Mahdollinen asennusasento: Pystysuora, Vaakasuora
Mahdollista asennusasentoa koskevat huomautukset: Vakioversiossa mittari asennetaan vaakasuoraan putkistoon. Nousu- ja syöksyputkiversiot (laajennukset S ja F) on asennettava pystysuoraan putkistoon. Huomioi virtaussuunta.
Vesimittari on asennettava siten, että mittakello osoittaa ylöspäin. Vakioversiossa mittari on asennettava vaakasuoraan putkistoon. Nousu- ja syöksyputkiversiot (jatkokset S ja F) on asennettava pystysuoraan putkistoon. Huomioi virtaussuunta, mittarin rungossa oleva nuoli osoittaa virtaussuunnan. Suoristus ei ole tarpeen ennen tai jälkeen tämäntyyppisen mittarin. Suodatin on kuitenkin asennettava ennen mittaria. On suositeltavaa asentaa sulkuventtiilit ennen ja jälkeen mittarin, jotta mittarin asentaminen ja poistaminen huoltotöiden aikana olisi helpompaa. Järjestelmä on huuhdeltava ennen asennusta. Käyttöönoton aikana on vältettävä paineiskuja putkistossa.Uusissa asennuksissa ensisijainen osoite asetetaan 0:ksi. Mittarin toissijainen osoite (valmistusnumero) ilmoitetaan 8-numeroisena mittarin lasin alareunassa.Ympäristön käyttölämpötilan on oltava alueella +5°C - 55°C.
