Kommunikaatiomoduuli AT 7420B, AT 7430B, AT 7051 ja AT 7110B. IP 68 (hermeettisesti suljettu).
| Lämpötila (°C) | -10 - 55 |
|---|---|
| Materiaali pääosin | Muovi |
| AT-numero | Artikkelin kuvaus | Lukumäärä |
|---|---|---|
| AT 7275CY-KLF1 | VESIMITTARIN IMPULSSI ANTURI | |
| AT 7275CY-KLF10 | AT7275CY-KLF10 Pulssi 10L DN15-40, 100L DN50-125 | |
| AT 7275CY-M | AT7275CY-M 5m kaapeli | |
| AT 7275CY-M2 | AT7275CY-M2 |

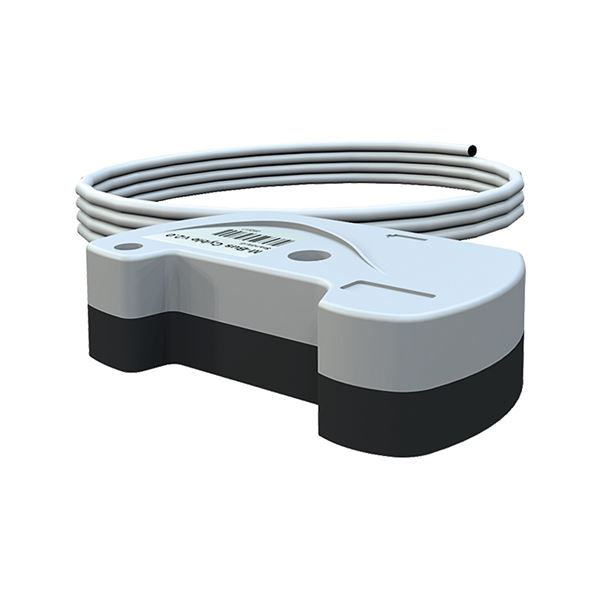

Cyble on induktiivinen yleisanturi vesimittareiden mitattujen arvojen etäluentaan/siirtoon tiedonsiirtokeskukseen tai mittausten keruujärjestelmään. Anturi on yhteensopiva Armatecin AT 7420B-, AT 7430B-, AT 7051- ja AT 7110B -rengasmäntä- ja siipimittareiden kanssa. Laite asennetaan mittarin näyttöpaneelin päälle. Laite voidaan asentaa myös jälkikäteen mittariin.
Cyble on saatavana kolmena versiona: Cyble-tiedonlähetin on elektroninen rekisteri, jossa on M-Bus-väylää tukeva dataliitäntä. Seuraavat standardoidut tiedot lähetetään: aika ja päivämäärä, ensisijainen ja toissijainen osoite, tilavuus ja takaisinvirtaus sekä peukalointi- ja paristohälytykset. Langattomassa Cyble-tiedonlähettimessä on elektroninen rekisteri, joka lähettää tietoja wM-Bus T1:n (OMS) kautta taajuudella 868 MHz. Seuraavat standardoidut tiedot lähetetään: kellonaika ja päivämäärä, toissijainen osoite, tilavuus ja takaisvirtaus sekä peukalointi- ja paristohälytykset. Cyble-kooderi, jossa on luotettava matalataajuinen (LF) impulssilähtö avoimen kollektorin tyyppiä. Ei kontaktihäiriöistä johtuvaa ajelehtimista. Suojattu ulkoisilta magneettikentiltä. Kompensoi/ilmaisee virtaussuunnan. Pulssi ei ole napaisuudesta riippuvainen, joten plus- tai miinusarvoja ei tarvitse ottaa huomioon kytkettäessä. Pulssiantureita ei voi kytkeä sähkömekaanisiin releisiin, tätä tuetaan nopeiden pulssien pituuksien vuoksi.
Tuoteseloste: Vältetty
Tuote BVB ID: 121530
Sykliyksikkö lähettää matalataajuuskompensoituja (LF) pulssisignaaleja. CYB-yksikkö lukee induktiivisesti kierrosten lukumäärän vesimittarin näyttöpaneelin lasin alla olevasta metallisesta osoittimesta. Moduuleihin on esiohjelmoitu K-kerroin, joka kerrottuna korkeataajuussignaalilla (HF) mahdollistaa suurempien pulssipainojen lähettämisen. HF-signaali vastaa 1 pulssia kierrosta kohti. Kierrosluvun ja osoitinlukeman välinen suhde on yhtä suuri kuin K, jossa LF = HF x K. KLF eri mittareille on annettu alla olevassa taulukossa. patentoidun periaatteensa ansiosta takaisinkulku ja pulssit tunnistetaan ja kompensoidaan siten, että mittarin indeksi ja etäluentarekisteri ovat aina identtiset. Cyble-yksikössä on sisäänrakennettu litiumparisto, joka takaa 12 vuoden käyttöiän. Mittausarvot ja asetukset säilyvät sähkökatkoksen sattuessa (esim. häiriöt M-Bus-verkkosilmukassa). Sähkökatkoksen sattuessa M-Bus-tietoanturi jatkaa arvojen tallentamista.
Materiaali pääosin: Muovi
Saapuvat materiaalit: Muovi
Lämpötila (°C): -10 - 55
IP-luokitus: IP68
Mahdollinen asennusasento: Pystysuora, Vaakasuora
Cyblea varten valmistetuissa mittareissa on metallilevyllä varustettu osoitin.
Ennen anturin asentamista anturin alapuolella oleva kuljetuskalvo on poistettava.
Cyble-yksikön asennus tapahtuu ilman, että mittarin sinettejä tarvitsee rikkoa, ja se voidaan tehdä joko suoraan mittarin asennuksen yhteydessä tai jälkikäteen, kun mittari on jo asennettu.
Cyble-yksikkö ruuvataan paikalleen näyttöpaneelin lasiin valmiisiin kiinnityskohtiin mukana toimitetulla ruuvilla.
Enkooderien liitäntäkaapelia voidaan pidentää enintään 50 metriin asti, data-antureiden kaapelia voidaan pidentää M-väylästandardin mukaisesti. Ulkoilman kaapeloinnissa suositellaan transienttijännitesuojausta.
Cyble-anturi toimitetaan kaksijohtimisella liitäntäkaapelilla seuraavasti; Ruskea ja valkoinen kaapeli.
