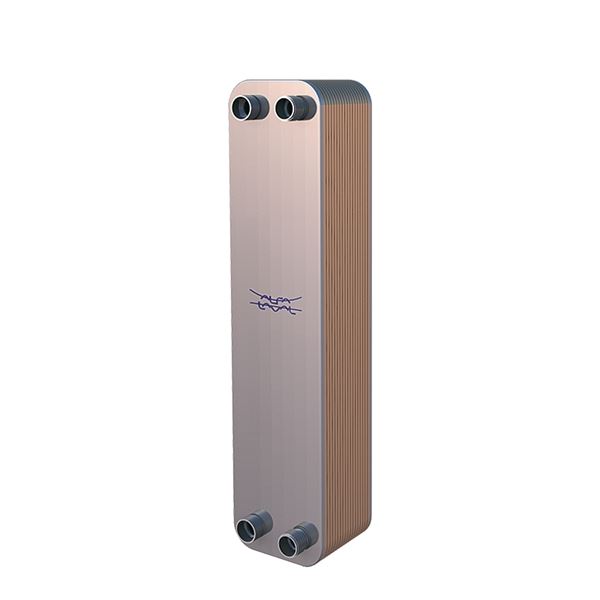

Alfa Lavalin kovajuotettujen levylämmönsiirtimien (BHE) suuri lämmönsiirtoteho tekee laitteista kompakteja, joten niiden asennus on helppoa myös pieniin tiloihin ja toimitusajat ovat lyhyet. Siirtimissä ei ole tiivisteitä, joten niitä voidaan käyttää myös kohteissa, joissa lämpötila ja/tai paine on korkea, esim. kaukolämpökäytössä.
| Lämpötila (°C) | -160 - 225 |
|---|---|
| Materiaali pääosin | Ruostumaton teräs |
| AT-numero | Nimi | Suoritus | Liitäntöjen lukumäärä | Levyjen lukumäärä | Toimittajan viitenumero | SundaHus | Tyyppi | Lukumäärä |
|---|---|---|---|---|---|---|---|---|
| AT 8460CB60-20H | Alfa Laval Juotettu Lämmönsiirrin AT | Juotettu | 4 | 20 | 3287079642 | D | ||
| AT 8460CB60-20H25 | Alfa Laval Juotettu Lämmönsiirrin AT | Juotettu | 4 | 20 | 3287079650 | D | ||
| AT 8460CB60-20L | Alfa Laval Juotettu Lämmönsiirrin AT | Juotettu | 4 | 20 | 3287101486 | D | ||
| AT 8460CB60-20M | Alfa Laval Juotettu Lämmönsiirrin AT | Juotettu | 4 | 20 | 3287101477 | D | ||
| AT 8460CB60-30H | Alfa Laval Juotettu Lämmönsiirrin AT | Juotettu | 4 | 30 | 3287079643 | D | ||
| AT 8460CB60-30H25 | Alfa Laval Juotettu Lämmönsiirrin AT | Juotettu | 4 | 30 | 3287079651 | D | ||
| AT 8460CB60-30L | Alfa Laval Juotettu Lämmönsiirrin AT | Juotettu | 4 | 30 | 3287101487 | D | ||
| AT 8460CB60-30M | Alfa Laval Juotettu Lämmönsiirrin AT | Juotettu | 4 | 30 | 3287101478 | D | ||
| AT 8460CB60-40H | Alfa Laval Juotettu Lämmönsiirrin AT | Juotettu | 4 | 40 | 3287079644 | D | ||
| AT 8460CB60-40H25 | Alfa Laval Juotettu Lämmönsiirrin AT | Juotettu | 4 | 40 | 3287079652 | D | ||
| AT 8460CB60-40L | Alfa Laval Juotettu Lämmönsiirrin AT | Juotettu | 4 | 40 | 3287101488 | D | ||
| AT 8460CB60-40L-2 | Alfa Laval Juotettu Lämmönsiirrin AT | Juotettu, Pre-post | 6 | 40 | 3287109036 | D | ||
| AT 8460CB60-40M | Alfa Laval Juotettu Lämmönsiirrin AT | Juotettu | 4 | 40 | 3287101479 | D | ||
| AT 8460CB60-50H | Alfa Laval Juotettu Lämmönsiirrin AT | Juotettu | 4 | 50 | 3287079645 | D | ||
| AT 8460CB60-50L | Alfa Laval Juotettu Lämmönsiirrin AT | Juotettu | 4 | 50 | 3287101489 | D | ||
| AT 8460CB60-50M | Alfa Laval Juotettu Lämmönsiirrin AT | Juotettu | 4 | 50 | 3287101480 | D | ||
| AT 8460CB60-52L-2 | Alfa Laval Juotettu Lämmönsiirrin AT | Juotettu, Pre-post | 6 | 52 | 3287109037 | D | ||
| AT 8460CB60-60H | Alfa Laval Juotettu Lämmönsiirrin AT | Juotettu | 4 | 60 | 3287079646 | D | ||
| AT 8460CB60-60H-2 | Alfa Laval Juotettu Lämmönsiirrin AT | Juotettu, Pre-post | 4 | 60 | 3287079667 | D | ||
| AT 8460CB60-60L | Alfa Laval Juotettu Lämmönsiirrin AT | Juotettu | 4 | 60 | 3287101490 | D | ||
| AT 8460CB60-60M | Alfa Laval Juotettu Lämmönsiirrin AT | Juotettu | 4 | 60 | 3287101481 | D | ||
| AT 8460CB60-64L-2 | Alfa Laval Juotettu Lämmönsiirrin AT | Juotettu | 6 | 64 | 3287109038 | D | ||
| AT 8460CB60-80H | Alfa Laval Juotettu Lämmönsiirrin AT | Juotettu | 4 | 80 | 3287079647 | D | ||
| AT 8460CB60-80L | Alfa Laval Juotettu Lämmönsiirrin AT | Juotettu | 4 | 80 | 3287101491 | D | ||
| AT 8460CB60-80L-2 | Alfa Laval Juotettu Lämmönsiirrin AT | Juotettu, Pre-post | 6 | 80 | 3287108491 | D | ||
| AT 8460CB60-80M | Alfa Laval Juotettu Lämmönsiirrin AT | Juotettu | 4 | 80 | 3287101482 | D | ||
| AT 8460CB60-100H | Alfa Laval Juotettu Lämmönsiirrin AT | Juotettu | 4 | 100 | 3287079648 | D | ||
| AT 8460CB60-100L | Alfa Laval Juotettu Lämmönsiirrin AT | Juotettu | 4 | 100 | 3287101492 | D | ||
| AT 8460CB60-100L-2 | Alfa Laval Juotettu Lämmönsiirrin AT | Juotettu, Pre-post | 6 | 100 | 3287108922 | D |
Alfa Lavalin juotettujen ja fuusio- levylämmönsiirtimen lämmityseriste max 130C.
Valitse
Alfa Lavalin lämpöeristys juotetuille ja fuusioliitetyille levylämmönsiirtimille on helppo asentaa…
Valitse
Juotosliitin messinkiä, sisältää tiivisteet. Pakkaus sis. 2 kpl.
Valitse
Hitsattava liitin, hiiliteräs ISO G2/D50, sisältää tiivisteet. Pakkaus sis. 2 kpl.
Valitse
Hitsattava liitin, ruostumatonta terästä ISO G2/D50, sisältää tiivisteet. Pakkaus sis. 2 kpl.
Valitse
Juotettu levylämmönvaihdin on tarkoitettu erilaisten nesteiden lämmittämiseen ja jäähdyttämiseen mm. vesi, glykoli, etanoli jne.
PJB *Lämmönvaihtimet
PED 2014/68/EU
Tuoteseloste: Hyväksytty
Tuote BVB ID: 83320
SundaHus: D
| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Jalkalevy | Haponkestävä ruostumaton teräs 316 (1.4401) |
| 2 | Liitännät | Haponkestävä ruostumaton teräs 316 (1.4401) |
| 3 | Levy | Haponkestävä ruostumaton teräs 316 (1.4401) |
| 4 | Juotos | Kupari |

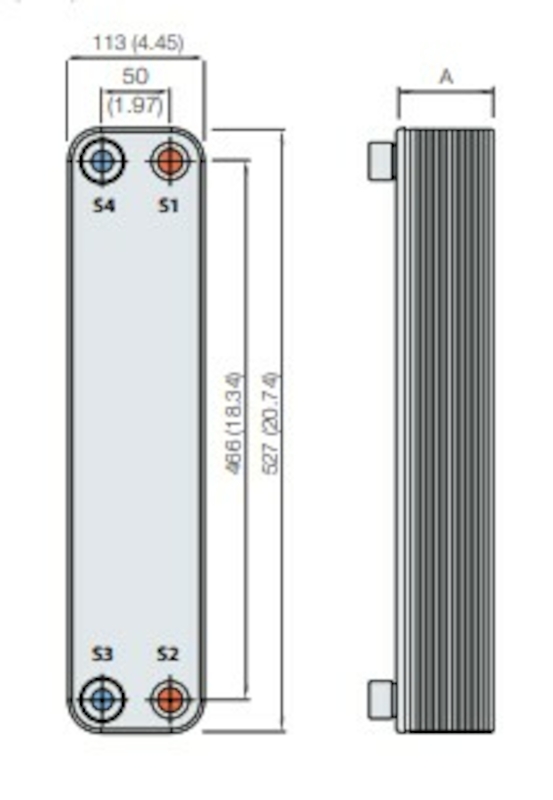

| Levyjen lukumäärä | A | B | C | Nettopaino (kg) |
|---|---|---|---|---|
| 20 | 59.4 | 527 | 113 | 6.2 |
| 30 | 82.6 | 527 | 113 | 8.5 |
| 40 | 105.8 | 527 | 113 | 10.3 |
| 50 | 129 | 527 | 113 | 12.1 |
| 52 | 133.6 | 527 | 113 | 12.8 |
| 60 | 152.2 | 527 | 113 | 13.8 |
| 64 | 161.5 | 527 | 113 | 14.9 |
| 80 | 198.6 | 527 | 113 | 17.3 |
| 100 | 245 | 527 | 113 | 21.1 |
Juotos tiivistää ja pitää levyt yhdessä kosketuspisteissä, mikä varmistaa parhaan mahdollisen lämmönsiirron ja lujuuden. Edistyksellisen suunnittelutekniikan ja kattavan ohjauksen avulla taataan paras suorituskyky ja pisin mahdollinen käyttöikä.
Eri tarpeisiin on saatavana erilaisia paineluokituksia.
Vakiokomponenttien ja modulaarisen konseptin perusteella jokainen yksikkö on räätälöity vastaamaan kunkin yksittäisen laitoksen erityisvaatimuksia.
Materiaali pääosin: Ruostumaton teräs
Päämateriaalin koodi: Haponkestävä ruostumaton teräs 316 (1.4401)
Saapuvat materiaalit: Ruostumaton teräs, Kupari
Sisältyvä materiaalikoodi: Haponkestävä ruostumaton teräs 316 (1.4401)
Lämpötila (°C): -160 - 225
Liitäntä: Ulkokierre ISO 228-1 (G, BSPP)
BIM linkki: https://www.bimobject.com/sv/alfa-laval/product/cb60
Mahdollinen asennusasento: Pystysuora, Vaakasuora
Asennuksessa tulee käyttää laitteita, jotka suojaavat lämmönvaihdinta
paineilta ja lämpötilalta, jotka eivät ole tyyppikilvessä kuvattujen vähimmäis tai enimmäisarvojen mukaisia.
Asenna jäykässä putkijärjestelmässä tärinän vaaran vähentämiseksi tärinää
estävät vaimentimet osan Asennus sivulla 16 kuvan mukaisesti.
Lämmönvaihdin liitetään tavallisesti siten, että väliaine kiertää
lämmönvaihtimen läpi vastavirtaperiaatteella ja useimmissa tapauksissa tämä
tarjoaa parhaan lämmönsiirtotehon.
8460CB_CE_1.pdf (PDF-Tiedosto, 84 kB)
