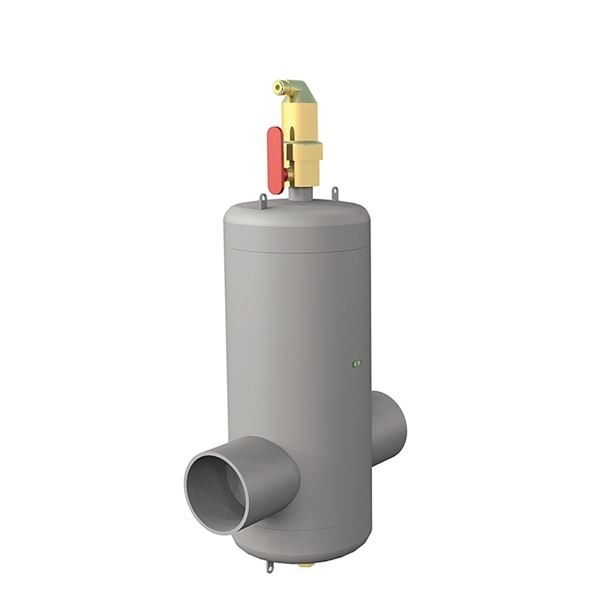

Automaattinen ilmanerotin terästä jossa on lialta suojattu mekanismi
| Mitta-alue (DN) | 50 - 300 |
|---|---|
| PN | 10 |
| Lämpötila (°C) | 0 - 110 |
| Materiaali pääosin | Teräs |
| AT-numero | Suoritus | DN | PN | Lämpötila (°C) | Liitäntä 1 -erittely | Liitäntä 2 - erittely |
|---|---|---|---|---|---|---|
| AT 8030-50 | 50 | 10 | 0 - 110 | DN50-Dy 60,3mm | DN50-Dy 60,3mm | |
| AT 8030-65 | 65 | 10 | 0 - 110 | DN65-Dy 76,1mm | DN65-Dy 76,1mm | |
| AT 8030-80 | 80 | 10 | 0 - 110 | DN80-Dy 88,9mm | DN80-Dy 88,9mm | |
| AT 8030-100 | 100 | 10 | 0 - 110 | DN100-Dy 114,3mm | DN100-Dy 114,3mm | |
| AT 8030-125 | 125 | 10 | 0 - 110 | DN125-Dy 139,7mm | DN125-Dy 139,7mm | |
| AT 8030-150 | 150 | 10 | 0 - 110 | DN150-Dy 168,3mm | DN150-Dy 168,3mm | |
| AT 8030-200 | 200 | 10 | 0 - 110 | DN200-Dy 219,1mm | DN200-Dy 219,1mm | |
| AT 8030-250 | 250 | 10 | 0 - 110 | DN250-Dy 273mm | DN250-Dy 273mm | |
| AT 8030-300 | 300 | 10 | 0 - 110 | DN300-Dy 323,9mm | DN300-Dy 323,9mm |
Kun ilmanerotin asennetaan järjestelmään, pienenee virtaushäiriöiden riski. Kierrätys- ja korroosio-ongelmat vältetään. Ilmanerotin parantaa toimintavarmuutta vaativissa käyttöolosuhteissa ja vähentää huollon tarvetta.
PSF.141 Ilmansuodattimet
AFS 2023:5, PED 2014/68/EU
Tuote BVB ID: 110735
SundaHus: A

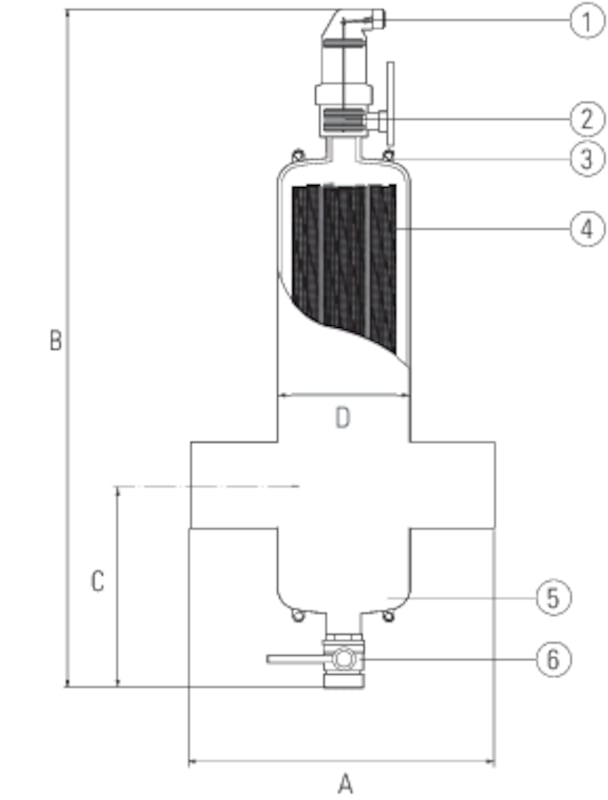

| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Automaattinen ilmanpoistin AT 8060, jossa on ainutlaatuinen venttiilimekanismi, joka on suunniteltu tiiviiksi. | Messinki |
| 2 | Sulkuventtiili ilmanpoistimelle | Messinki |
| 3 | Nostosilmukat | Teräs |
| 4 | Tyhjiökaasunpoistin, lankaverkko erottaa optimaalisesti vapaat kaasukuplat, jopa pienimmät mikrokuplat erotetaan. | Muut |
| 5 | Pesä | Teräs |
| 6 | Tyhjennysventtiili |
Mitta-alue (DN): 50 - 300
| DN | A | B | C | D | Nettopaino (kg) |
|---|---|---|---|---|---|
| 50 | 260 | 625 | 153 | 132 | 3 |
| 65 | 260 | 625 | 163 | 132 | 6.5 |
| 80 | 370 | 740 | 159 | 206 | 9 |
| 100 | 370 | 740 | 169 | 206 | 9 |
| 125 | 525 | 915 | 214 | 354 | 22 |
| 150 | 525 | 915 | 229 | 354 | 24 |
| 200 | 650 | 1125 | 284 | 409 | 44 |
| 250 | 750 | 890 | 1402 | 351 | 70 |
| 300 | 850 | 1612 | 406 | 634 | 112 |
Automaattinen ilmanerotin poistaa tehokkaasti kaasut lämmitys- ja jäähdytysjärjestelmistä. Mikrokuplat kulkeutuvat järjestelmässä nesteen mukana. Jotta kaasut saadaan erotettua nesteestä tehokkaasti, on erotinkotelo mitoitettu suureksi suhteessa liitäntäkokoon. Tämä hidastaa virtausta erotinkotelossa, jolloin vapaat kaasukuplat erottuvat optimaalisesti kulkiessaan erityisen verkkorakenteen läpi.
Kaasukuplat nousevat kelluntakammioon, jolloin nesteen pinta laskee ja kelluke vajoaa. Kun kelluke (joka on yhdistetty poistoventtiiliin vivun avulla) saavuttaa tietyn alarajan, poistoventtiili aukeaa ja ilma pääsee virtaamaan ulos. Kellukkeen noustessa uudelleen venttiili sulkeutuu. Ilmakammion suuri tilavuus ja erityinen muotoilu varmistavat, että nesteen pinta ei koskaan saavuta poistomekanismia – vaikka ilma kammiossa puristuisi 10 baariin saakka.
Materiaali pääosin: Teräs
Saapuvat materiaalit: Teräs
Lämpötila (°C): 0 - 110
PN: 10
Liitäntä: ISO-hitsi/hitsi
ETIM-luokitus: EC010117 - Ilmanpoistin
Tuotteen väri: RAL 7040 - Ikkunanharmaa
Mahdollinen asennusasento: Vaakasuora
Koska mikrobubbleja vapautuu järjestelmän lämpimimmässä kohdassa, tulee ilmaerotin sijoittaa juuri sinne. Lämmitysjärjestelmissä tämä kohta on useimmiten menopuolella, mahdollisimman lähellä lämmönlähdettä. Jäähdytysjärjestelmissä lämpimin kohta on yleensä paluuputkessa juuri ennen jäähdytintä.
Jotta kelluke pääsee nousemaan ja ilma poistumaan, tulee asennuskohdassa olla noin 0,5 barin ylipaine. Ilmaerotin on huoltovapaa, mutta sen toimintavarmuuden varmistamiseksi se on tarkastettava säännöllisesti ja puhdistettava tarvittaessa.
Tuote data sheet (PDF-Tiedosto, 447 kB)
