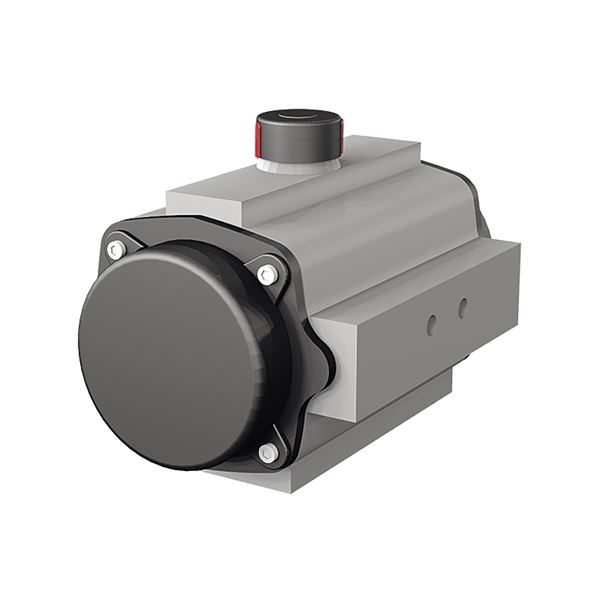

Pneumaattinen sylinteritoimilaite automaattiseen kiinni/auki- tai säätökäyttöön. Kaikille 90° kääntyville sulkuventtiileille, esim. pallo- , läppä- ja tulppa.
| Lämpötila (°C) | -30 - 100 |
|---|---|
| Materiaali pääosin | Alumiini |
| Suoritus | Pneumaattisesti yksitoiminen, Neljänneskierros |
| AT-numero | Suoritustapa | Suurin vääntömomentti (Nm) | ISO 5211 -standardin mukainen liitäntä | Vetoholkki | Lukumäärä |
|---|---|---|---|---|---|
| AT 3831-20 | Toimilaitteet | 19,5 | F03/F05 | 11x11mm | |
| AT 3831-40 | Toimilaitteet | 41 | F05 | 14x14mm | |
| AT 3831-40LT | Toimilaitteet | 41 | F05 | 14x14mm | |
| AT 3831-80 | Toimilaitteet | 77 | F05/F07 | 17x17mm | |
| AT 3831-130 | Toimilaitteet | 118 | F05/F07 | 17x17mm | |
| AT 3831-200 | Toimilaitteet | 175 | F07/F10 | 17x17mm | |
| AT 3831-300 | Toimilaitteet | 291 | F07/F10 | 22x22mm | |
| AT 3831-850 | Toimilaitteet | 718 | F10/F12 | 27x27mm |
Pneumaattinen sylinteritoimilaite automaattiseen auki/kiinni- tai säätökäyttöön.Kaikille 90° kääntyville sulkuventtiileille, esim. pallo-, läppä- ja tulppa.
UEC.22 Venttiilitoimilaitteet, pneumaattiset, kaksiasentoiset, jousipalautuksella varustetut.
Tuote on CE-merkitty
Toimilaitteiden momenttikäyrät ovat lineaariset.Toimilaitteen lineaarisesti liikkuvat männät siirtävät voiman hammastangon avulla vääntöakselille ja edelleen venttiilin karaan (90° + 1°/-0,5°). Patentoitu ohjainrakenne pitää männät aina asennossaan ja takaa taisaisen voimansiirron.Toimilaitteen päädyissä on iskua (5°) rajoittavat ruuvit vakiona (koot 10 - 4000). ISO 5211 mukaisen asennusliitäntä.Sylinterin ja mäntien liukupinnat estävät metallien väliset kosketukset, ja takaavat pitkän käyttöiän ilman voitelua.Lisävarusteliitännät (VDE/VDI 3845) NAMUR mukaisesti.
Materiaali pääosin: Alumiini
Saapuvat materiaalit: Alumiini, Teräs
Lämpötila (°C): -30 - 100
Suurin vääntömomentti (Nm): 1769 - 4
ETIM-luokitus: EC011197 - Venttiilitoimilaite, pneumaattinen
BK04-koodi: 20712 Toimilaitteet
Mahdollinen asennusasento: Pystysuora, Vaakasuora
Sisä- ja ulkokäyttöön - Vapaavalintainen asennusasento- Katso erilliset asennus- ja huolto-ohjeet
