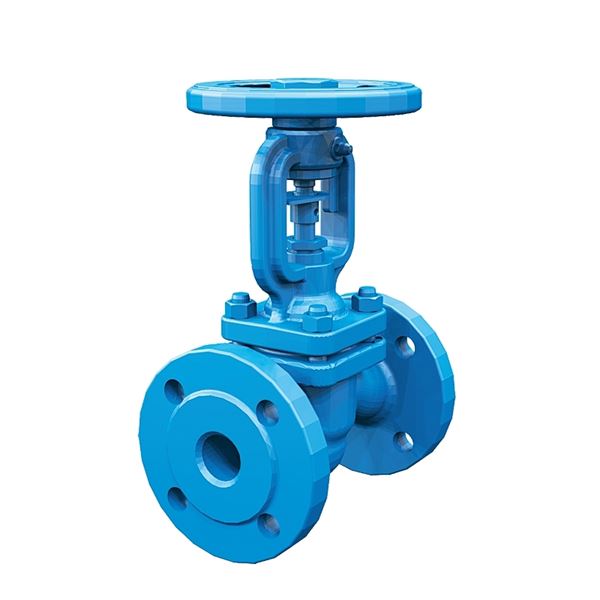

Vedligeholdelsesfri bælgsædeventil med flangetilslutning. Ventilen er forsynet med rustfri stålbælg, spindel og metaltættende ventilkegle.
| Dimensionsområde (DN) | 15 - 200 |
|---|---|
| PN | 16 - 25 |
| Temperatur (°C) | -10 - 350 |
| Hovedmateriale | Sejjern |
| Artikelnummer | DN | PN | Tilslutning |
|---|---|---|---|
| AT1028B-015 | 15 | 25 | Flange EN1092 |
| AT1028B-020 | 20 | 25 | Flange EN1092 |
| AT1028B-025 | 25 | 25 | Flange EN1092 |
| AT1028B-032 | 32 | 25 | Flange EN1092 |
| AT1028B-040 | 40 | 25 | Flange EN1092 |
| AT1028B-050 | 50 | 25 | Flange EN1092 |
| AT1028B-065 | 65 | 25 | Flange EN1092 |
| AT1028B-100 | 100 | 25 | Flange EN1092 |
| AT1028B-125 | 125 | 25 | Flange EN1092 |
| AT1028B-150 | 150 | 25 | Flange EN1092 |
| AT1028B-200 | 200 | 25 | Flange EN1092 |
Vedligeholdelsesfri bælgsædeventil med flangetilslutning. Ventilen er forsynet
med rustfri stålbælg, spindel og metaltættende ventilkegle.
PSB.5 Kugleventiler og nåleventiler
PED 2014/68/EU, AFS 2016:1
Produktet er CE-mærket
Reach dato: 2024-12-03
Dimensionsområde (DN): 15 - 200

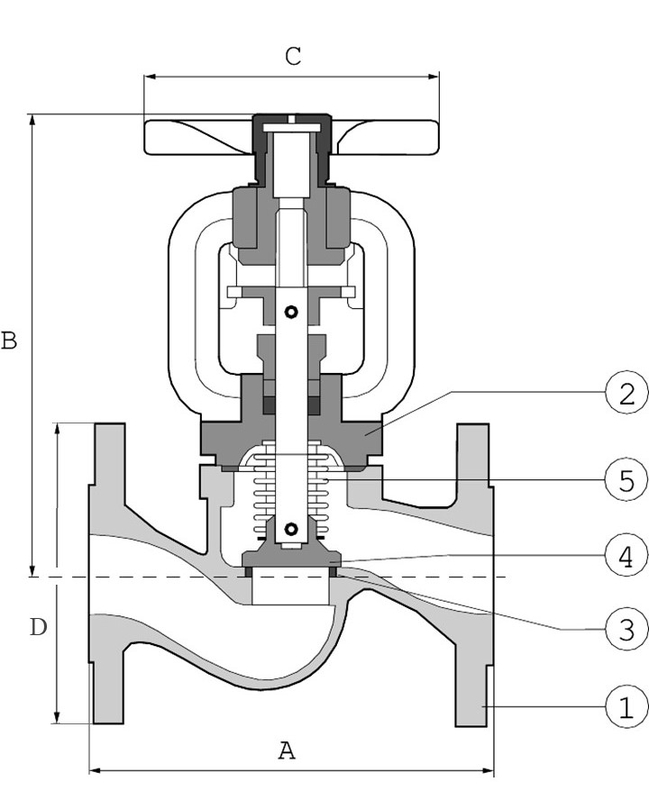

| Varenummer | A | B | C | D | Netto vægt i (kg) |
|---|---|---|---|---|---|
| AT1028B-015 | 130 | 178 | 125 | 95 | 3.2 |
| AT1028B-020 | 150 | 178 | 125 | 105 | 3.9 |
| AT1028B-025 | 160 | 193 | 125 | 115 | 4.85 |
| AT1028B-032 | 180 | 201 | 125 | 140 | 6.5 |
| AT1028B-040 | 200 | 224 | 150 | 150 | 9 |
| AT1028B-050 | 230 | 228 | 150 | 165 | 11 |
| AT1028B-065 | 290 | 270 | 175 | 185 | 15.8 |
| AT1028B-100 | 350 | 325 | 250 | 220 | 35 |
| AT1028B-125 | 400 | 380 | 300 | 250 | 49 |
| AT1028B-150 | 480 | 427 | 400 | 285 | 76 |
| AT1028B-200 | 600 | 569 | 500 | 340 | 130.5 |
Ventilen er monteret med en stålbælg som sikrer en absolut adskillelse af mediet
fra omgivelserne. Mediet kommer således ikke i kontakt med sikkerhedspakdåsen hvilket gør ventilen 100% vedligeholdelsesfri. Ventilen betjenes ubesværet, selv efter lange perioder i lukket eller åben stilling. Stålbælg og
ventilspindel er udført i rustfri stål.
Ventilen kan installeres i vilkårlig stilling.
Hovedmateriale: Sejjern
Hovedmateriale kode: Sejjern GJS-400-18 (GGG40.3)
Indgående materialer: Rustfrit stål, Sejjern
Inkluderet materialekode: Martensitiskt rustfrit stål (1.4021), Sejjern GJS-400-18 (GGG40.3)
Temperatur (°C): -10 - 350
PN: 16 - 25
Tilslutning: Flange EN1092
ETIM klassifikation: EC010120 - Sædeventil
BK04 kode: 20707 Svampeventiler
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KVS værdi | 5.9 | 7.4 | 13 | 18 | 30 | 41 | 79 | 181 | 225 | 364 | 725 |
Flowretning: Enkeltvirkende
Mulig montage retning: Vertikal, Horisontal
Iht. instruktion
