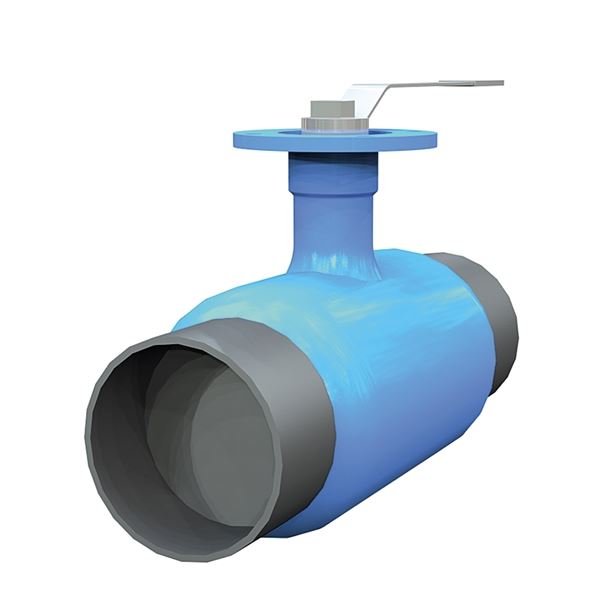

Kugleventil AT3590S

Fuldsvejset rørkonstruktion med svejseender, kuglepassagen er neddroslet en dimension. Velegnet til direkte svejsning i rør. Afspærringsventil til varmt- og varmtvandssystemer, trykluft og gasser. Kuglen er fastspændt mellem to sæderinge af kulstoffyldt PTFE. Alle dimensioner er forsynet med ISO-top.

Dimensionsområde (DN)10 - 600
PN25 - 40
Temperatur (°C)-20 - 204
HovedmaterialeStål
  • MagiCAD logo
  • Vurdering A - SundaHus Miljødata Varen har en vurdering A i SundaHus Miljødata.
  • Byggvarubedömning - Accepteras Produktet har en Accepteras vurdering i Byggvarubedömning.

Varianter

Artikelnummer DN PN Temperatur fra °C Tilslutning Betjening KVS værdi
AT3590S-015 15 40 -20 - 200 ISO 1127 svejseender Håndtag 6
AT3590S-020 20 40 -20 - 200 ISO 1127 svejseender Håndtag 15
AT3590S-025 25 40 -20 - 200 ISO 1127 svejseender Håndtag 30
AT3590S-032 32 40 -20 - 200 ISO 1127 svejseender Håndtag 41
AT3590S-040 40 40 -20 - 200 ISO 1127 svejseender Håndtag 72
AT3590S-050 50 40 -20 - 200 ISO 1127 svejseender Håndtag 104
AT3590S-065 65 25 -20 - 200 ISO 1127 svejseender Håndtag 160
AT3590S-080 80 25 -20 - 200 ISO 1127 svejseender Håndtag 282
AT3590S-100 100 25 -20 - 200 ISO 1127 svejseender Håndtag 452
AT3590V-100 100 25 -20 - 200 ISO 1127 svejseender Håndhjulsgear 452
AT3590S-125 125 25 -20 - 200 ISO 1127 svejseender Håndtag 696
AT3590V-150 125 25 -20 - 200 ISO 1127 svejseender Håndhjulsgear 696
AT3590S-150 150 25 -20 - 200 ISO 1127 svejseender Håndtag 1104
AT3590V-200 200 25 -20 - 200 ISO 1127 svejseender Håndhjulsgear 1521
AT3590V-250 250 25 -20 - 200 ISO 1127 svejseender Håndhjulsgear 2784
AT3590V-300 300 25 -20 - 200 ISO 1127 svejseender Håndhjulsgear 4641

Produktinformation

Anvendelsesområde

Afspærringsventil til varmt- og varmtvandssystemer, trykluft og gasser.

Udbudstekst til rådgivere (AMA-kode, i henhold til Svensk byggtjänst)

PSB.1 Kugleventiler

Til DN 10-150 med håndtag; Kugleventil AT 3590S, DN ... Stålhus med svejseender, høj spindelhals til overisolering.
Til DN 100-600 med gear; Kugleventil AT 3590V, DN ... Stålhus med svejseender, høj spindelhals til overisolering.
Kugleventil AT 3591S med håndtag, DN ... Stålhus med en svejseende og en indvendig gevindforbindelse, spindelhals tilpasset til overisolering.

Kvalitetssikring

PED 2014/68/EU

Produktet er CE-mærket

Fjernvarme 25 bar:
Ventiler DN 10 til og med 40 iht. AFS 2016:1 §8 Væskegruppe 2.
Ventiler DN 50 op til 125 iht. AFS 2016:1 kategori I, CE-mærket. Væskegruppe 2.
Ventiler DN 150 og 200 i henhold til AFS 2016:1, kategori II, CE-mærket. Væskegruppe 2.
Ventiler DN 250 til og med 400 i henhold til AFS 2016:1, kategori III, CE-mærket. Væskegruppe 2.

Produktmærkning: DN, PS, materiale i trykbærende dele, produktionsår og -måned, AT-nr. er angivet på ventilens typeskilt.

Energi- og miljøerklæring

Varedeklaration: Accepteret

Produkt BVB ID: 143021

Sundahus: A

Liste over detaljer

PosKomponentMateriale
1Ventilhuse/svejseenderStål P235GH (1.0345)
2kugleRustfrit stål AISI 304 (1.4301)
3Sæderinge/spindeltætningerPTFE (polytetrafluoreten)

Mål og vægt

Dimensionsområde (DN): 10 - 600

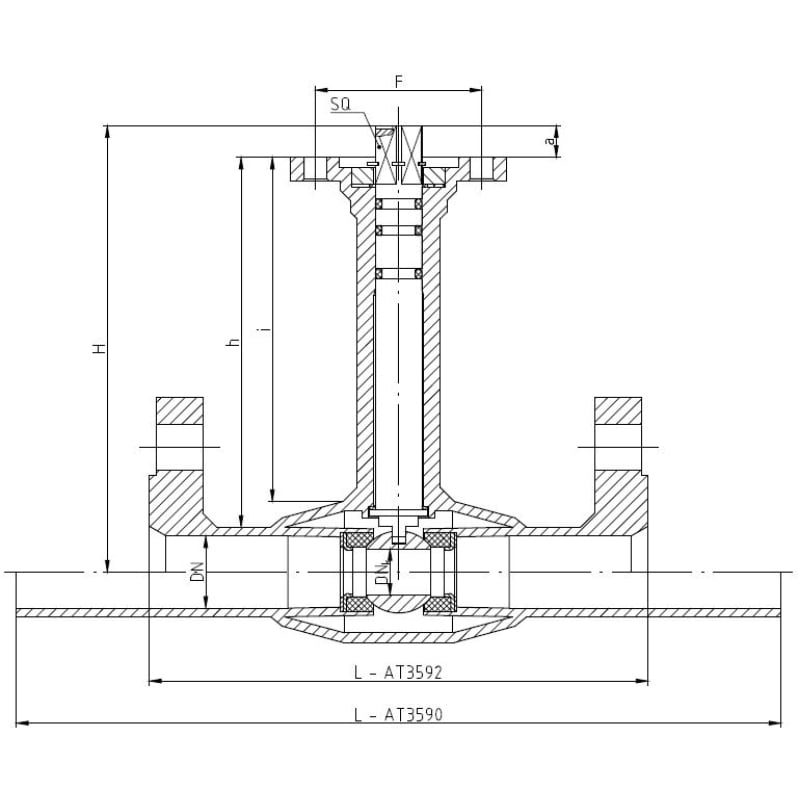

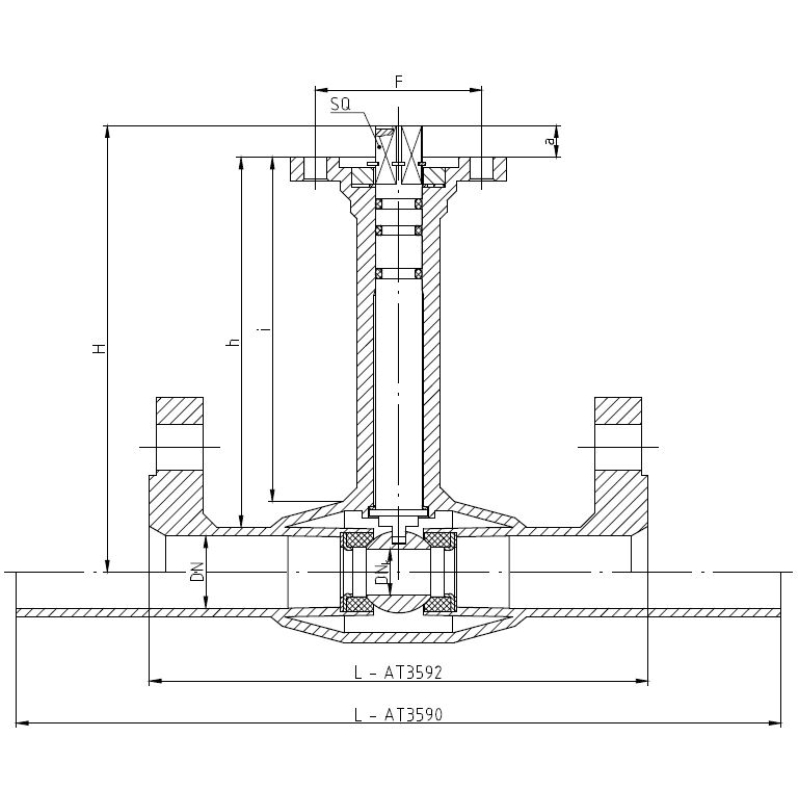

Dimensioner

DNABCNetto vægt i (kg)
152301291090.6
202301341111
252301381111
322601421111.4
402601451112
503001511112.4
653001581083.5
803002151515.5
1003252231478.2
12532524015217
15035029017920
20039031217642
25052034918773
300620352149172

Funktion og design

Fuldsvejset rørkonstruktion med svejseender, egnet til direkte svejsning i rørsystemer. Kuglens passage er droslet en dimension. Kuglen er fastspændt mellem to PTFE-sæderinge. Ventilen leveres som standard med ISO-top og høj spindelhals til overisolering. Toppen af spindlen er således altid synlig og kan inspiceres. Fra DN300 er kugleventilen dobbeltmonteret (trunnion mount).

Tekniske data

Hovedmateriale: Stål

Hovedmateriale kode: Stål P235GH (1.0345)

Indgående materialer: Rustfrit stål, Stål, Øvrigt

Inkluderet materialekode: Rustfrit stål AISI 304 (1.4301), Stål P235GH (1.0345), PTFE (polytetrafluoreten)

Temperatur (°C): -20 - 204

PN: 25 - 40

Tilslutning: ISO 1127 svejseender

ETIM klassifikation: EC011343 - Kugleventil

BK04 kode: 20702 Kugleventiler

MagiCAD Link: https://redir.magicad.cloud/product/09bc9811-07f2-46ff-8f70-cbe49788ac1f

Produktfarve: RAL 5005 - Signalblå

Tekniske data

DNNødvendigt moment (Nm)PNKVS værdiSpindeltypeSpindelmål
153406Diagonal firkant11x11mm
2044015Diagonal firkant11x11mm
2574030Diagonal firkant11x11mm
32164041Diagonal firkant11x11mm
40254072Diagonal firkant11x11mm
504840104Diagonal firkant11x11mm
656825160Diagonal firkant
809325282Diagonal firkant19x19mm
10017325452Diagonal firkant19x19mm
12533125696Diagonal firkant19x19mm
150505251104Diagonal firkant27x27mm
200931251521Diagonal firkant27x27mm
2502033252784Diagonal firkant27x27mm
3001971254641Diagonal firkant36x36mm

Installation og vedligeholdelse

Flowretning: Dobbeltvirkende

Mulig montage retning: Vertikal, Horisontal

Ventilen kan installeres i enhver position, uanset mediets strømningsretning. Svejsning skal udføres med kuglen i helt åben position. Ved gassvejsning er det særligt vigtigt, at ventilhuset samtidig afkøles, så sæderingene ikke beskadiges. Ventilen skal motioneres regelmæssigt for at undgå ophobning af snavs, som kan føre til lækage.
