DVC7752 DVC

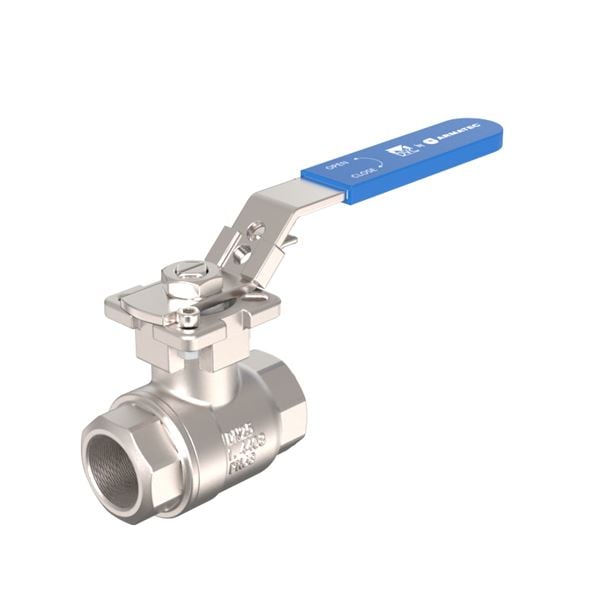

Kugleventil DVC7752

2-delt kuglehane med ISO.montageflange. Fuld lysning

Dimensionsområde (DN)8 - 80
PN63
Temperatur (°C)-29 - 200
HovedmaterialeRustfrit stål

Varianter

Artikelnummer DN PN Temperatur fra °C Tilslutning Betjening KVS værdi
AT DVC7752000008 8 Indvedig gevind ISO228-1 (G, BSPP)
AT DVC7752000010 10 Indvedig gevind ISO228-1 (G, BSPP)
AT DVC7752000015 15 Indvedig gevind ISO228-1 (G, BSPP)
AT DVC7752000020 20 Indvedig gevind ISO228-1 (G, BSPP)
AT DVC7752000025 25 Indvedig gevind ISO228-1 (G, BSPP)
AT DVC7752000032 32 Indvedig gevind ISO228-1 (G, BSPP)
AT DVC7752000040 40 Indvedig gevind ISO228-1 (G, BSPP)
AT DVC7752000050 50 Indvedig gevind ISO228-1 (G, BSPP)
AT DVC7752000065 65 Indvedig gevind ISO228-1 (G, BSPP)
AT DVC7752000080 80 Indvedig gevind ISO228-1 (G, BSPP)

Produktinformation

Anvendelsesområde

Kuglehane med mulighed for direkte montering af aktuator. Patenteret spindelkonstruktion, inspektionsvindue for åbne/lukke funktion og pakdåse. Fuld lysning.

Kvalitetssikring

Produktet er CE-mærket

CE mærkning end 1"

Energi- og miljøerklæring

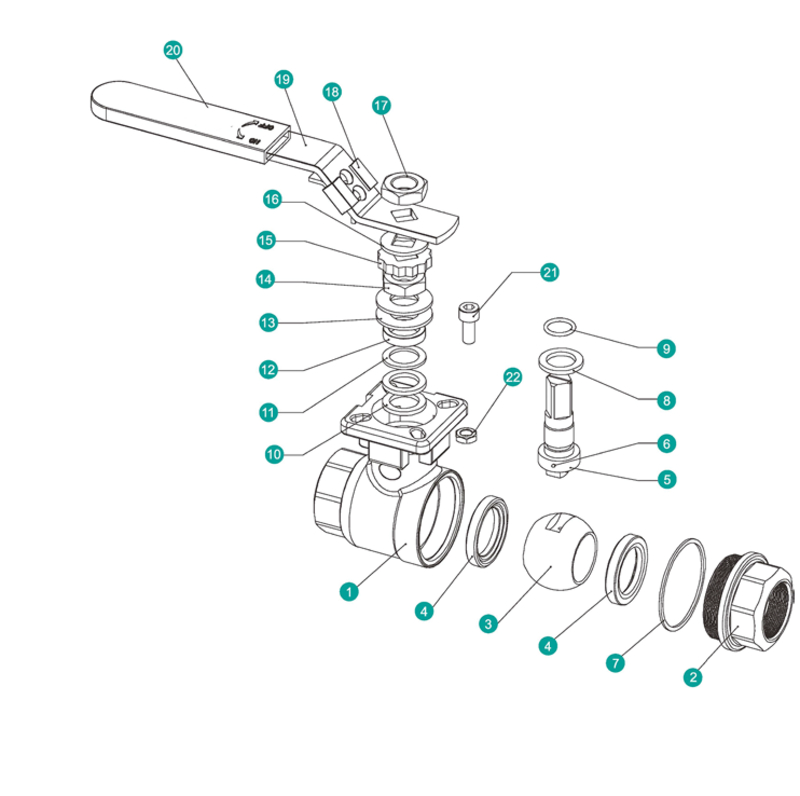

Materiale beskrivelse

PosKomponentMateriale
1HusSyrefast stål AISI 316 (1.4408, CF8M)
2Tilslutningsende Syrefast stål AISI 316 (1.4408, CF8M)
3Kugle Syrefast stål AISI 316 (1.4408, CF8M)
4Sæde PTFE (polytetrafluoreten)
5Spindel Syrefast stål AISI 316 (1.4401)
6Antistatisk anordning Syrefast stål AISI 316 (1.4401)
7HuspakningPTFE (polytetrafluoreten)
8Spindel pakning PTFE (polytetrafluoreten)
9O-ring FPM/FKM (fluorgummi)
10V-ring PTFE (polytetrafluoreten)
11V-ringPTFE (polytetrafluoreten)
12BøsningSyrefast stål AISI 316 (1.4401)
13TallerkenfjedreRustfrit stål AISI 304 (1.4301)
14Spindelmøtrik Rustfrit stål AISI 304 (1.4301)
15Låseblik Rustfrit stål AISI 304 (1.4301)
16Skive Rustfrit stål AISI 304 (1.4301)
17MøtrikRustfrit stål A194-8
18LåseanordningRustfrit stål AISI 304 (1.4301)
19HåndtagRustfrit stål AISI 304 (1.4301)
20GrebPVC (polyvinylklorid)
21Stop bolt Rustfrit stål A2-70
22Møtrik Rustfrit stål A2-70

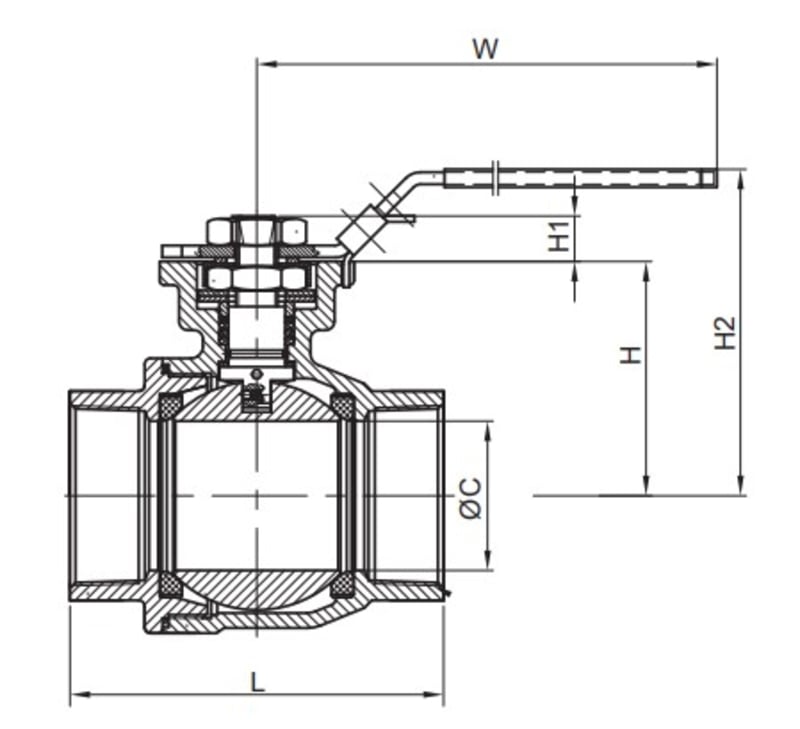

Mål og vægt

Dimensionsområde (DN): 8 - 80

Mål

DN8101520253240506580
L67676770.48594105125155173
H2737373798893103110150156
W147147147147177177197197267267
Netto vægt i (kg)0.580.550.510.621.081.422.043.276.049.17

Funktion og design

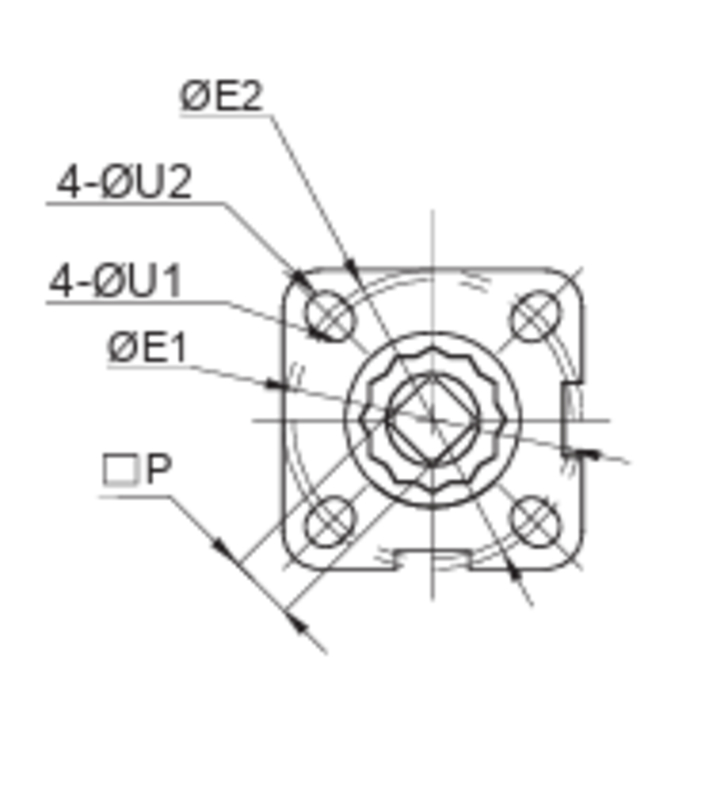

2-delt kuglehane i syrefast, rustfrit stål med dynamisk pakdåse i PTFE. Velegnet til krævende opgaver. Integreret montageflange ISO 5211 gør det nemt og hurtigt at montere aktuator uden brug af beslag og kobling. Denne kompakte unit er billigere, og giver færre overgange mindre “slør”.

Tekniske data

Hovedmateriale: Rustfrit stål

Hovedmateriale kode: Syrefast stål AISI 316 (1.4408, CF8M)

Indgående materialer: Rustfrit stål, Øvrigt

Inkluderet materialekode: Syrefast stål AISI 316 (1.4408, CF8M), PTFE (polytetrafluoreten)

Temperatur (°C): -29 - 200

PN: 63

Tilslutning: Indvedig gevind ISO228-1 (G, BSPP)

ETIM klassifikation: EC011343 - Kugleventil

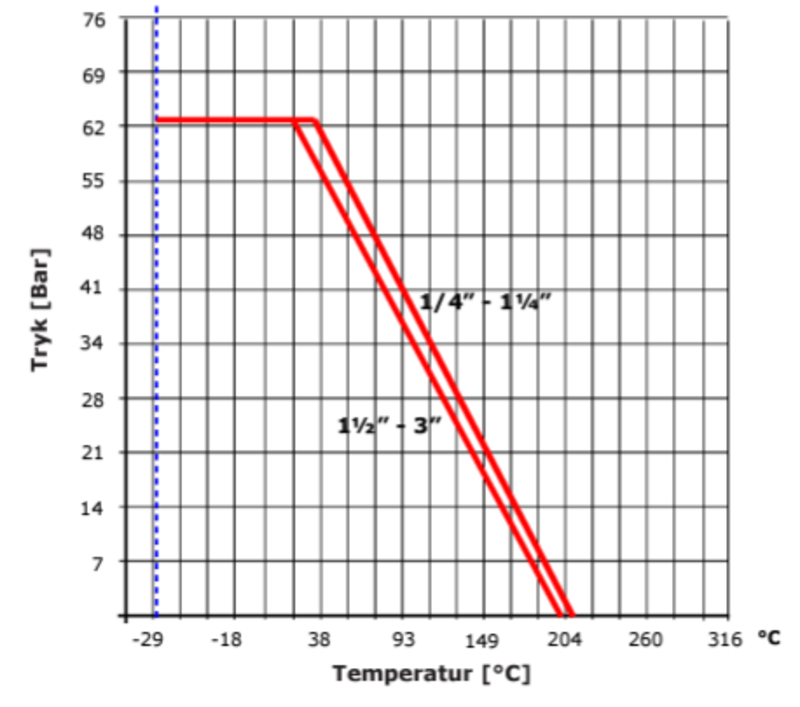

Tryk & temperatur kurve

Installation og vedligeholdelse

Flowretning: Dobbeltvirkende

Mulig montage retning: Vertikal, Horisontal

Se installationsmanual
