Variomat beholder AT8340E

Anvendelsesområde

Primærbeholder, som kombineret med kontrolenhed med pumpe, optager de volumenændringer i vandmængden der sker i
varme- og kølesystemer, som opstår ved temperaturændringer under drift.
Beholderen kan modstå en konstant belastning af væske med temperatur fra -10 °C til +70 °C.
I beholderen findes en gummibælg, som adskiller væsken i bælgen fra den omgivende komprimerede luft på bælgens yderside.

Kvalitetssikring

PED 2014/68/EU, 2014/30/EU (EMC), 2014/35/EU (LVD)

Produktmærkning: Oplysninger om indhold, produktionsår, produktionsnummer, typenummer, CE-mærkning samt fabrikantens navn er angivet på udstyrets mærkeskilt.

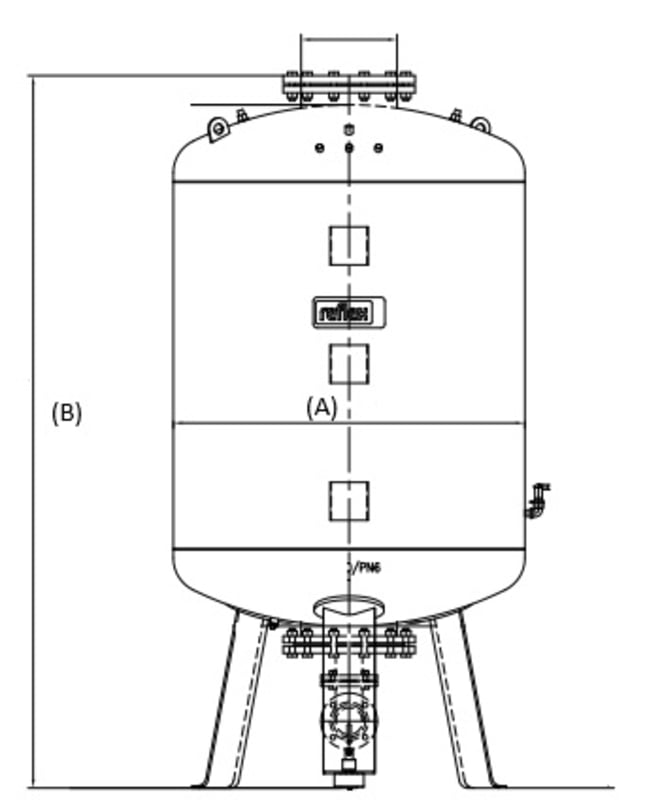

Mål og vægt

Dimensionsområde (liter): 200 - 5000

Funktion og design

Volumenændringer sker løbende i et system grundet temperaturvariationer. Et trykholdesystem sikrer konstant drifttryk i systemet med et meget effektivt beholdervolumen, høj driftsikkerhed og lang levetid.

Trykholdesystemet består af en trykløs beholder med integreret afluftning til atmosfærisk tryk og en pumpestyret enhed.
Bælgen adskiller væsken fra stålbeholderens inderside på luft-siden. Et udluftningshul i beholderens top sikrer at luftsiden altid er i direkte kontakt med atmosfæren. Bælgen er designet til at kunne udfylde beholderens inderside, hvilket giver mulighed for at udnytte mere af beholderens volumen, i modsætning til de mere almindelige fortrykte beholdere. Dette giver en næsten 100% udnytningsgrad.

Den pumpestyrede enhed indeholder som standard en flertrinspumpe, en motorventil, trykgiver samt en magnetventil for automatisk vandpåfyldning. Styringen overvåger sy-
stemet konstant og regulerer herefter trykket efter behov. Trykket tillades at falde til 0,2 bar under det forudindstillede drifttryk inden pumpen starter, hvorefter den stopper igen når det indstillede tryk er nået.
Ved temperaturstigninger i anlægget stiger trykket. Trykket tillades på samme måde at stige 0,2bar over det forudindstillede drifttryk før magnetventilen åbner for at sænke trykket. Det aktuelle drifttryk kan på alle tidspunkter aflæses på trykholdeenhedens styring.
Den varierende mængde væske i beholderen registreres løbende af vejecellen, og vises som % indhold af beholderens volumen på styringens display.

Det pumpestyrede trykholdeanlæg skal altid installeres med trykstødsbeholder for blød og stabil drift. Samtidig beskytter beholderen pumperne mod unødig opstart ved mindre volumenændringer i systemet.

Styringen for konstant trykholdning er programmérbar, og der er mulighed for visning af tryk- og indhold, automatisk vandpåfyldning, samt nødvendige alarmvisninger. Samtidig kan man i styringen indstille en maksimal tid magnetventilen må åbne for vandpåfyldningen før den melder fejl - således at vandpåfyldningen begrænses.

Tekniske data

Hovedmateriale: Stål

Indgående materialer: Stål, Gummi

Inkluderet materialekode: Butyl

Temperatur (°C): -10 - 70

PN: 6

Tilslutning: Udvendig gevind ISO228-1 (G, BSPP)

BK04 kode: 20003 Ekspansionsbeholdere og -systemer

MagiCAD Link: https://redir.magicad.cloud/product/0154f82f-2e47-451b-8088-829a2d320f01

Produktfarve: RAL 7040 - Vinduesgrå

Installation og vedligeholdelse

For at opnå maksimal præstation og høj driftsikkerhed anbefales ekspansionsbeholderen monteret på systemets returledning på cirkulationspumpens sugeside. Glem ej, at disse pumpestyrede enheder kræver en trykstødsbeholder for optagelse af mindre volumenændringer.

Hvis systemets temperatur er høj, og der er mulighed for at temperaturen i
ekspansionsbeholderen vedvarende er mindre end 0°C, eller kan overstige 70°C, anbefales at montere en mellembeholder Reflex V, type AT 8303, før ekspansionsbeholderen for at beskytte denne.

Skal installeres i et frost-frit område.

For sikker funktion og drift anbefales regelmæssige tilsyn og kontrol, mindst en gang om året. Kontakt evt. Armatec A/S for en serviceaftale.

Som reservedele findes: Trykholdepumpe, motorventil, magnetventil, styreenhed, tryksensor samt vejecelle.

For mere information, se venligst brugervejledningen.
