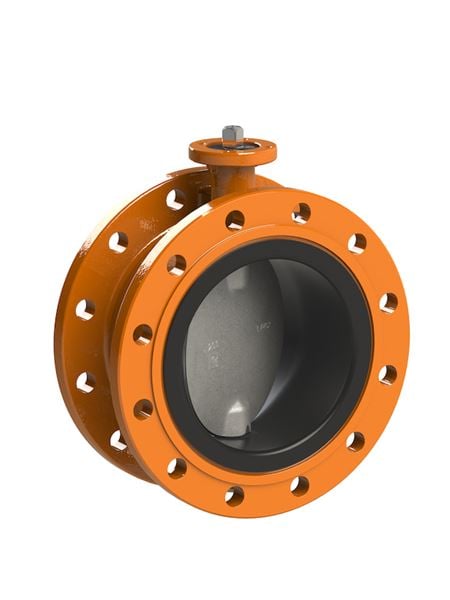

Vridspjällventil AT 2343B

Högkvalitativ dubbelflänsad ventil tillverkad av segjärn med disk i duplex rostfritt stål och har vulkaniserat foder vilket ger en lång produktlivscykel. EPDM-gummit som används i ventilen passar för varmvatten, saltvatten, ammoniakvatten, luft, neutrala gaser, vissa utspädda oorganiska syror och vissa alkoholer (max 30%). Anslutningen är flänsad enligt EN1092. Ventilen har låga vridmoment och lågt tryckfall. Välj Vridspjällventil AT 2343B för pålitlig och effektiv funktion.

Dimensionsområde (DN)	40 - 300
Tryckklass (PN)	16
Temperatur (°C)	-20 - 110
Huvudmaterial	Segjärn

Varianter
Tillbehör
Produktinformation
Nedladdningsbart

Varianter

Artikelnummer	DN	PN	Temperatur (°C)	Manöver	Korrosionsskydd	Avs.datum	Bruttopris	Antal
AT 2343BS40	40	16	-20 - 110	Spak	C3 (EN ISO 12944-2)	2025-02-11 Beställningsvara	7 100 SEK	Antal
AT 2343BS50	50	16	-20 - 110	Spak	C3 (EN ISO 12944-2)	2025-02-11 Beställningsvara	7 100 SEK	Antal
AT 2343BS65	65	16	-20 - 110	Spak	C3 (EN ISO 12944-2)	2025-02-11 Beställningsvara	8 100 SEK	Antal
AT 2343BS80	80	16	-20 - 110	Spak	C3 (EN ISO 12944-2)	2025-02-11 Beställningsvara	8 300 SEK	Antal
AT 2343BS100	100	16	-20 - 110	Spak	C3 (EN ISO 12944-2)	2025-02-11 Beställningsvara	9 900 SEK	Antal
AT 2343BS125	125	16	-20 - 110	Spak	C3 (EN ISO 12944-2)	2025-02-11 Beställningsvara	10 200 SEK	Antal
AT 2343BV150	150	16	-20 - 110	Snäckväxel	C3 (EN ISO 12944-2)	2025-02-11 Beställningsvara	16 200 SEK	Antal
AT 2343BV200	200	16	-20 - 110	Snäckväxel	C3 (EN ISO 12944-2)	2025-02-11 Beställningsvara	22 700 SEK	Antal
AT 2343BV250	250	16	-20 - 110	Snäckväxel	C3 (EN ISO 12944-2)	2025-02-11 Beställningsvara	37 600 SEK	Antal
AT 2343BV300	300	16	-20 - 110	Snäckväxel	C3 (EN ISO 12944-2)	2025-02-11 Beställningsvara	43 400 SEK	Antal

Tillbehör

Snäckväxel AT 2394

Snäckväxel AT 2394 är en tillförlitlig växel av aluminium för mjuk öppning och stängning av vridspjäll…

Välj

Produktinformation

Användningsområde

Denna produkt är av högsta kvalitet. Tryckklass PN16, och temperaturområde från -20°C till 110°C. Dimensionsområde från DN40 till DN300. Med denna produkt kan du vara säker på att du får en pålitlig och robust lösning för dina behov.
För avstängning och reglering. Varmt och kallt vatten:
- Värme och kylsystem
- Glykolblandat vatten
- Vatten med viss oljeinblandning
- Saltvatten, bräckt vatten
- Vakuum
- Neutrala gaser
EPDM-gummi: Varmvatten, luft, neutrala gaser, vissa utspädda oorganiska syror, vissa alkoholer (max 30%)

AMA-text

PSB.2 Vridspjällventiler

Vridspjällventil AT 2343B, med hus av segjärn och i huset fastvulkaniserat foder av EPDM samt spjällskiva i rostfritt duplex stål. Dubbelflänsat utförande.
AT 2343BS med spak standard t.o.m. DN150,
AT 2343BV med växel standard fr.o.m DN150

Kvalitetssäkring

PED 2014/68/EU, AFS 2016:1

Produkten är CE-märkt

Märkning på produkt: Modell, DN, Fläns, Husmaterial, Sätesmaterial, Diskmaterial, PS, TS, PT, datum för test, Serienummer, Standard samt AT-nummer.

Energi/miljödeklaration

Reach datum: 2023-06-14

Reachnotering: Produkten omfattas EJ av REACH

Pos	Komponent	Material
1	Ventilhus	Segjärn GJS-400-15 (GGG40)
2	Spjällskiva	Rostfritt stål (1.4470)
3	Foder	EPDM (etenpropengummi)
4	Spak	Gråjärn
5	Snäckväxel (Se produkt 2394)

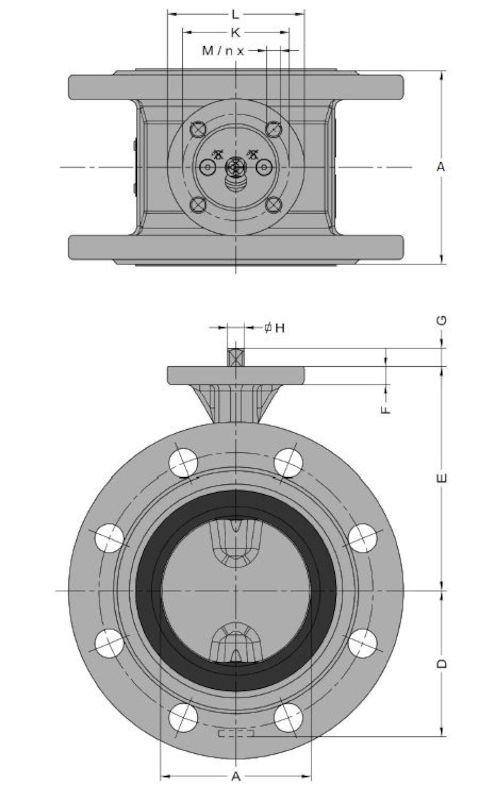

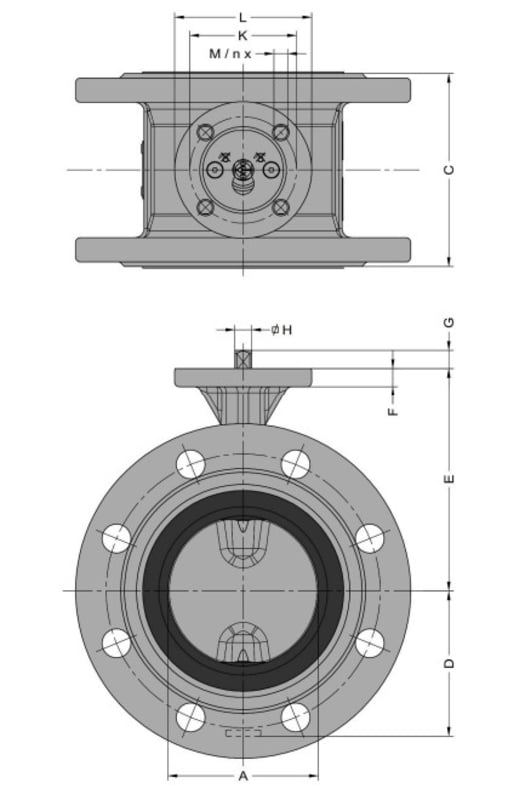

Mått och vikt

Dimensionsområde (DN): 40 - 300

Artikelnummer	A	D	E	F
2343BS40	106	58	113	12
2343BS50	108	63	118	12
2343BS65	112	71	126	12
2343BS80	114	78	133	12
2343BS100	127	98	147	12
2343BS125	140	109	160	12
2343BV150	140	133	180	14
2343BV200	152	158	204	14
2343BV250	165	194	245	14
2343BV300	178	219	270	14

Funktion och konstruktion

Heltätande underhållsfri vridspjällventil med centriskt placerad spjällskiva, delad spindel, helt hus med i huset fastvulkaniserat gummifoder som eliminerar risken för spaltkorrosion, skyddar ventilhuset invändigt mot korrosion och tjänstgör som flänspackning. Tillverkningsprocessen säkerställer utmärkt tätning och ökad livslängd eftersom nötning av fodret elimineras. Spjällskivans profil är avgörande för att uppnå goda flödesegenskaper som på sikt leder till att energiförlusterna minimeras. Ventilen är tät oavsett flödesriktning.

Ventilhus i dubbeflänsat utförande t.o.m. DN 300. Hålbild enl. PN16
Bygglängd enligt SS-EN 558, series 13. Toppfläns enligt ISO 5211.

Standard ytbehandling klass C3 enl. ISO 12944.
Vid montage utomhus där det förekommer påtagliga mängder luftföroreningar eller måttlig mängd salt såsom i industri och kustområden,
utan regnskydd rekommenderas klass C4.

Tekniska data

Huvudmaterial: Segjärn

Huvudmaterialkod: Segjärn GJS-400-15 (GGG40)

Ingående material: Segjärn

Ingående materialkod: Segjärn GJS-400-15 (GGG40)

Temperatur (°C): -20 - 110

Tryckklass (PN): 16

Anslutning: Flänsad EN1092

ETIM klassning: EC010910 - Vridspjällsventil (Drosselventil)

BK04 kod: 20706 Vridspjäll

Produktens färg: RAL 2000 - Gulorange

Teknisk data

Artikelnummer	KVS	Anslutning enligt ISO 5211	Spindeltyp	Mått på spindel	Erfordrat moment (Nm)
2343BS40	95	F07	Parallell fyrkant	10x10mm	4
2343BS50	95	F07	Parallell fyrkant	10x10mm	6
2343BS65	231	F07	Parallell fyrkant	10x10mm	10
2343BS80	491	F07	Parallell fyrkant	10x10mm	16
2343BS100	690	F07	Parallell fyrkant	12x12mm	29
2343BS125	1945	F07	Parallell fyrkant	12x12mm	45
2343BV150	1945	F07	Parallell fyrkant	14x14mm	65
2343BV200	4095	F07	Parallell fyrkant	17x17mm	141
2343BV250	6085	F10	Parallell fyrkant	22x22mm	276
2343BV300	9570	F10	Parallell fyrkant	22x22mm	394

Installation och underhåll

Flödesriktning: Dubbelriktad

Möjlig montageposition: Vertikal, Horisontell

Möjlig montageposition notering: Spindel skall ej monteras så att den är riktad nedåt då kan läckage uppstå.

Ventilen är avsedd att monteras mellan flänsar, utan packningar, och där så är möjligt med axlarna i horisontellt läge. Vid ensidigt montage får bultar och muttrar inte dras åt med högre moment än vad som anges i tabell i relevant norm. Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.
