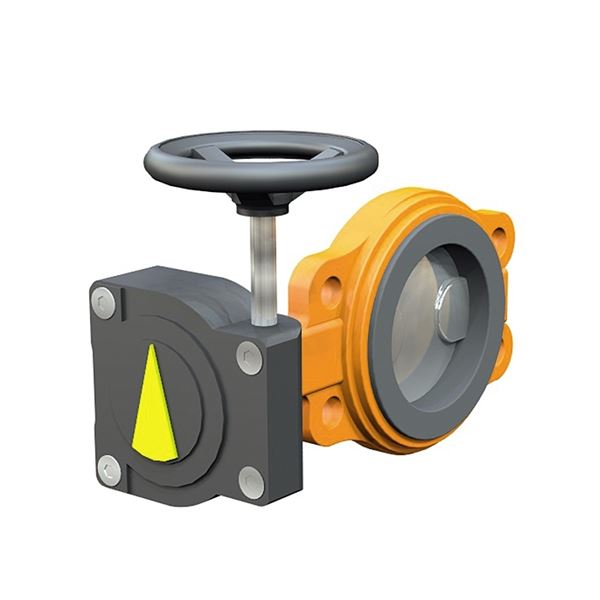

Högkvalitativt heltätande vridspjäll med disk i rostfritt stål och fastvulkaniserat gummifoder i NBR. Semi-LUG utförande. Även lämpligt för vakuum och som ändventil med handspak, snäckväxel eller manöverdon. Med hög hals för överisolering.
| Dimensionsområde (DN) | 50 - 2200 |
|---|---|
| Tryckklass (PN) | 10 - 16 |
| Temperatur (°C) | 0 - 90 |
| Huvudmaterial | Gråjärn |
| Artikelnummer | DN | PN | Temperatur (°C) | Manöver | Korrosionsskydd | Antal | |||
|---|---|---|---|---|---|---|---|---|---|
| AT 2310AS50 | 50 | 16 | 0 - 90 | Spak | C3 (EN ISO 12944-2) | ||||
| AT 2310AV50 | 50 | 16 | 0 - 90 | Snäckväxel | C3 (EN ISO 12944-2) | 2024-11-05 | 7 400 SEK | ||
| AT 2310AS65 | 65 | 16 | 0 - 90 | Spak | C3 (EN ISO 12944-2) | ||||
| AT 2310AV65 | 65 | 16 | 0 - 90 | Snäckväxel | C3 (EN ISO 12944-2) | 2025-05-20 | 7 300 SEK | ||
| AT 2310AS80 | 80 | 16 | 0 - 90 | Spak | C3 (EN ISO 12944-2) | ||||
| AT 2310AV80 | 80 | 16 | 0 - 90 | Snäckväxel | C3 (EN ISO 12944-2) | 2025-05-20 | 7 600 SEK | ||
| AT 2310AS100 | 100 | 16 | 0 - 90 | Spak | C3 (EN ISO 12944-2) | ||||
| AT 2310AV100 | 100 | 16 | 0 - 90 | Snäckväxel | C3 (EN ISO 12944-2) | 2024-11-05 | 8 700 SEK | ||
| AT 2310AS125 | 125 | 16 | 0 - 90 | Spak | C3 (EN ISO 12944-2) | 2024-11-05 | 4 950 SEK | ||
| AT 2310AV125 | 125 | 16 | 0 - 90 | Snäckväxel | C3 (EN ISO 12944-2) | 2024-11-05 | 9 600 SEK | ||
| AT 2310AS150 | 150 | 16 | 0 - 90 | Spak | C3 (EN ISO 12944-2) | 2024-11-05 | 7 400 SEK | ||
| AT 2310AV150 | 150 | 16 | 0 - 90 | Snäckväxel | C3 (EN ISO 12944-2) | 2025-05-20 | 10 700 SEK | ||
| AT 2310A150 | 150 | 16 | 0 - 90 | Fri axel | C3 (EN ISO 12944-2) | ||||
| AT 2310AV200 | 200 | 16 | 0 - 90 | Snäckväxel | C3 (EN ISO 12944-2) | 2025-05-20 | 13 300 SEK | ||
| AT 2310A200 | 200 | 16 | 0 - 90 | Fri axel | C3 (EN ISO 12944-2) | ||||
| AT 2310AV250 | 250 | 10 | 0 - 90 | Snäckväxel | C3 (EN ISO 12944-2) | 2024-11-05 | 18 900 SEK | ||
| AT 2310A250 | 250 | 10 | 0 - 90 | Fri axel | C3 (EN ISO 12944-2) | 2024-11-05 | 14 500 SEK | ||
| AT 2310AV300 | 300 | 10 | 0 - 90 | Snäckväxel | C3 (EN ISO 12944-2) | ||||
| AT 2310A300 | 300 | 10 | 0 - 90 | Fri axel | C3 (EN ISO 12944-2) |
Snäckväxel AT 2394 är en tillförlitlig växel av aluminium för mjuk öppning och stängning av vridspjäll…
Välj
KLINGER® CompenSil har utmärkta tätningsegenskaper för alla typer av tillämpningar. Det kan användas…
VäljFör avstängning och reglering. Varmt och kallt vatten:
- Värme och kylsystem
- Vakuum
- Neutrala gaser
NBR-gummi:Kallvatten, pulver, kolväteföreningar med max. 30% aromater vid +20 °C, luft och neutrala gaser.
PSB.2 Vridspjällventiler
Vridspjällventil AT 2310, med hus av gråjärn och i huset fastvulkaniserat foder av NBR/EPDM samt spjäll av rostfritt/syrafast stål
AT 2310S med spak standard t.o.m. DN150,
AT 2310V med växel standard fr.o.m DN200
PED 2014/68/EU, AFS 2016:1
Produkten är CE-märkt
Märkning på produkt: Fabrikat, DN, PN, material enl SS-EN 19
Dimensionsområde (DN): 50 - 2200
Heltätande underhållsfri vridspjällventil med centriskt placerad spjällskiva, delad spindel, helt hus med i huset fastvulkaniserat gummifoder som eliminerar risken för spaltkorrosion, skyddar ventilhuset invändigt mot korrosion och tjänstgör som flänspackning. Tillverkningsprocessen säkerställer utmärkt tätning och ökad livslängd eftersom nötning av fodret elimineras. Spjällskivans profil är avgörande för att uppnå goda flödesegenskaper som på sikt leder till att energiförlusterna minimeras. Ventilen är tät oavsett flödesriktning.
Ventilhus med SEMI-LUG fästöron för ensidigt montage
AT 2310 är försedda med fästöron t.o.m. DN 300. Hålbild enl. PN16 upp till DN 200 och PN10 för DN250-300.
Spjällskiva och axeltappar är förenade med ett eller flera kraftiga koniska stift.
Vridspjällventil AT 2310 DN 50-200 levereras som standard med hög spindelhals för överisolering.Bygglängd enligt SS-EN 558
Toppfläns enligt ISO 5211.
Standard ytbehandling klass C3 enl. ISO 12944.
Vid montage utomhus där det förekommer påtagliga mängder luftföroreningar eller måttlig mängd salt såsom i industri och kustområden,
utan regnskydd rekomenderas klass C4.
Huvudmaterial: Gråjärn
Huvudmaterialkod: Gråjärn GJL-250 (GG25)
Ingående material: Gråjärn, Rostfritt stål, Gummi
Ingående materialkod: Rostfritt stål 431 (1.4057), Gråjärn GJL-250 (GG25), NBR (nitrilgummi)
Temperatur (°C): 0 - 90
Tryckklass (PN): 10 - 16
Anslutning: Flänsad EN1092
ETIM klassning: EC010910 - Vridspjällsventil (Drosselventil)
BK04 kod: 20706 Vridspjäll
Produktens färg: RAL 2000 - Gulorange
Flödesriktning: Dubbelriktad
Möjlig montageposition: Vertikal, Horisontell
Ventilen är avsedd att monteras mellan flänsar, utan packningar, och där så är möjligt med axlarna i horisontellt läge, undvik att montera ventil med axeln nedåt. Vid ensidigt montage får bultar och muttrar inte dras åt med högre moment än vad som anges i tabell i relevant norm. Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.
Vridspjällventil AT 2310A Produktdatablad (PDF-fil, 311 kB)
Produktdatablad (PDF-fil, 305 kB)
