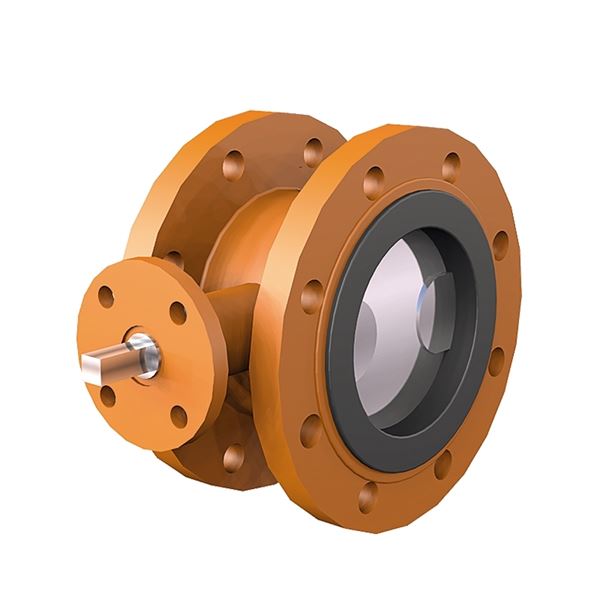

Eurovalve heltätande vridspjällventil, flänsad utförande med i huset fastvulkaniserat gummifoder av NBR-gummi, även lämpligt för vakuum och som ändventil mot ventilens hela PN, med handspak alt. snäckväxel.
| Dimensionsområde (DN) | 50 - 2000 |
|---|---|
| Tryckklass (PN) | 10 - 16 |
| Temperatur (°C) | 0 - 90 |
| Huvudmaterial | Gråjärn |
| Artikelnummer | DN | PN | Temperatur (°C) | Manöver | Korrosionsskydd | Antal | |||
|---|---|---|---|---|---|---|---|---|---|
| AT 2340-100 | 100 | 16 | 0 - 90 | C3 (EN ISO 12944-2) | |||||
| AT 2340-125 | 125 | 16 | 0 - 90 | C3 (EN ISO 12944-2) | |||||
| AT 2340-150 | 150 | 16 | 0 - 90 | C3 (EN ISO 12944-2) | |||||
| AT 2340-200 | 200 | 16 | 0 - 90 | C3 (EN ISO 12944-2) | |||||
| AT 2340-200PN10 | 200 | 0 - 90 | C3 (EN ISO 12944-2) | ||||||
| AT 2340-250 | 250 | 16 | 0 - 90 | C3 (EN ISO 12944-2) | |||||
| AT 2340-250PN10 | 250 | 0 - 90 | C3 (EN ISO 12944-2) | ||||||
| AT 2340-300 | 300 | 16 | 0 - 90 | C3 (EN ISO 12944-2) | |||||
| AT 2340-300PN10 | 300 | 0 - 90 | C3 (EN ISO 12944-2) | ||||||
| AT 2340-350 | 350 | 16 | 0 - 90 | C3 (EN ISO 12944-2) | |||||
| AT 2340-400 | 400 | 16 | 0 - 90 | C3 (EN ISO 12944-2) | |||||
| AT 2340-600 | 600 | 16 | 0 - 90 | C3 (EN ISO 12944-2) | |||||
| AT 2340-80 | 80 | 16 | 0 - 90 | C3 (EN ISO 12944-2) | |||||
| AT 2340S100 | 100 | 16 | 0 - 90 | C3 (EN ISO 12944-2) | |||||
| AT 2340S125 | 125 | 16 | 0 - 90 | C3 (EN ISO 12944-2) | |||||
| AT 2340S150 | 150 | 16 | 0 - 90 | C3 (EN ISO 12944-2) | |||||
| AT 2340S80 | 80 | 16 | 0 - 90 | C3 (EN ISO 12944-2) | |||||
| AT 2340S80PN10 | 80 | 0 - 90 | C3 (EN ISO 12944-2) | ||||||
| AT 2340V150 | 150 | 16 | 0 - 90 | Snäckväxel | C3 (EN ISO 12944-2) | ||||
| AT 2340V150L | 150 | 0 - 90 | Snäckväxel | C3 (EN ISO 12944-2) | |||||
| AT 2340V200L | 200 | 0 - 90 | Snäckväxel | C3 (EN ISO 12944-2) | |||||
| AT 2340V200PN10 | 200 | 0 - 90 | Snäckväxel | C3 (EN ISO 12944-2) | |||||
| AT 2340V200PN16 | 200 | 0 - 90 | Snäckväxel | C3 (EN ISO 12944-2) | |||||
| AT 2340V250PN10 | 250 | 0 - 90 | Snäckväxel | C3 (EN ISO 12944-2) | |||||
| AT 2340V250PN16 | 250 | 0 - 90 | Snäckväxel | C3 (EN ISO 12944-2) | |||||
| AT 2340V300L | 300 | 0 - 90 | Snäckväxel | C3 (EN ISO 12944-2) | |||||
| AT 2340V300PN10 | 300 | 0 - 90 | Snäckväxel | C3 (EN ISO 12944-2) | |||||
| AT 2340V300PN16 | 300 | 0 - 90 | Snäckväxel | C3 (EN ISO 12944-2) | |||||
| AT 2340V400 | 400 | 0 - 90 | Snäckväxel | C3 (EN ISO 12944-2) | |||||
| AT 2340V400PN16 | 400 | 0 - 90 | Snäckväxel | C3 (EN ISO 12944-2) | |||||
| AT 2340V80 | 80 | 16 | 0 - 90 | Snäckväxel | C3 (EN ISO 12944-2) |
För avstängning och reglering av varmt och kallt vatten samt
luft och andra neutrala gaser.
Exempelvis tappvatten, spillvatten, havsvatten, oljor samt glykolblandningar,
se även "Val av spjällventiler"
NBR-foder: 0 ºC till +90 ºC Kolväteföreningar med max. 30% aromater vid
+20 °C, vatten, pulver, luft och neutrala gaser.
EPDM-foder: -20 ºC till +110 ºC. Tappvatten, vissa alkoholer (max 30%),
vissa utspädda oorganiska syror.
PSB.2 Vridspjällventiler
PSB.2 Vridspjällventil
Vridspjällventil AT 234x med hus av segjärn och i huset fastvulkaniserat
foder av NBR/EPDM samt spjäll av rostfritt/syrafast stål.
Vridspjällsventil AT2344 med hus av segjärn och i huset fastvulkaniserat foder av
NBR samt spjäll av alubrons.
Med flänsar (standard PN16 DN50-200, PN10 DN250-1000), lämplig som ändventil mot fullt arbetstryck.
AT 234xS med spak standard t.o.m DN150
AT 234xV med växel standard fr.o.m DN200
Provning sker enligt SS-ISO 5208 utgåva 2, läckageklass A gäller för ventiltypen.
Intyg SS-EN 10204, 2.2 och av de flesta klassningssällskapen kan levereras.
Intyg SS-EN 10204, 3.1 kan levereras på särskild beställning.
Typ av önskat intyg anges vid beställningen.
Lämplig som ändventil med eller utan blindflänsning mot fullt arbetstryck.
Märkning på produkt: Ventilerna är CE-märkta enligt AFS 1999:4 kategori I som standard.
Andra kategorier kan levereras på beställning.
Dimensionsområde (DN): 50 - 2000
Heltätande underhållsfri vridspjällventil med centriskt placerad spjällskiva, delad
spindel, helt hus med i huset fastvulkaniserat gummifoder som eliminerar risken
för spaltkorrosion, skyddar ventilhuset invändigt mot korrosion och tjänstgör som
flänspackning. Tillverkningsprocessen säkerställer utmärkt tätning och ökad livslängd eftersom nötning av fodret elimineras. Spjällskivans profil är avgörande för
att uppnå goda flödesegenskaper som på sikt leder till att energiförlusterna minimeras. Ventilen är tät oavsett flödesriktning.
Lämplig som ändventil med eller utan blindflänsning mot fullt arbetstryck.
Spjällskiva och axeltappar är förenade med ett eller flera kraftiga koniska stift.
Bygglängd enligt SS-EN 558, serie 13 short
Toppfläns enligt ISO 5211.
Standard ytbehandling klass C3 enl. ISO 12944.
Vid montage utomhus utan regnskydd rekomenderas ytbehandling klass C4
Huvudmaterial: Gråjärn
Huvudmaterialkod: Gråjärn GJL-250 (GG25)
Ingående material: Gråjärn
Ingående materialkod: Gråjärn GJL-250 (GG25)
Temperatur (°C): 0 - 90
Tryckklass (PN): 10 - 16
Anslutning: Flänsad EN1092
ETIM klassning: EC010910 - Vridspjällsventil (Drosselventil)
BK04 kod: 20706 Vridspjäll
Produktens färg: RAL 2000 - Gulorange
Möjlig montageposition: Vertikal, Horisontell
Möjlig montageposition notering: Montage med spindelaxel horisontellt är optimalt.
Ventilen är avsedd att monteras mellan flänsar,utan packningaroch där så är möjligt med axlarna i horisontellt läge. Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.
