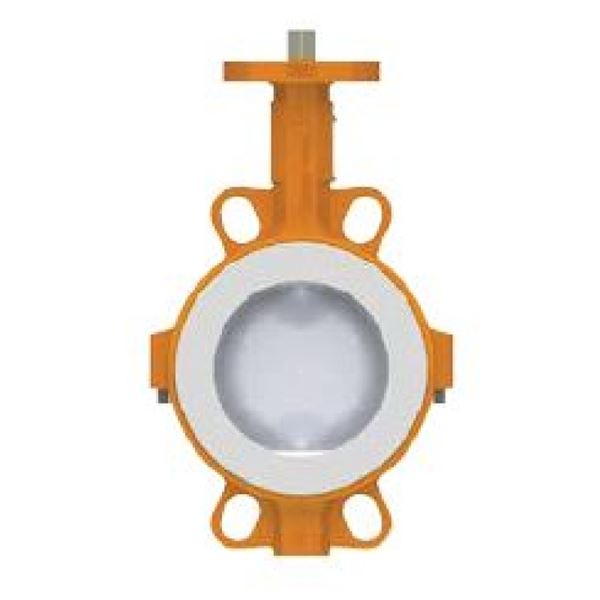

Centriskt lagrad vridspjällventil med PTFE coatad spjällskiva och foder för avstängning och reglering av aggresiva och frätande vätskor samt applikationer med höga renhetskrav.
| Dimensionsområde (DN) | 50 - 300 |
|---|---|
| Tryckklass (PN) | 6 - 16 |
| Temperatur (°C) | -20 - 200 |
| Huvudmaterial | Segjärn |
| Artikelnummer | DN | PN | Temperatur (°C) | Manöver | Korrosionsskydd | Antal | ||
|---|---|---|---|---|---|---|---|---|
| AT 2330-OFFERT | 16 | -20 - 200 | Spak | Förfrågan | Förfrågan | Offert |
Mjuktätande vridspjäll för avstängning och reglering av aggresiva och frätande vätskor, exempelvis ammoniakvatten.
PFM (PTFE)-foder: 0°C till +200°C.
Ventilerna är korrosionsskyddsmålade enligt EN12944 klass C3 som standard. Annan klassning på begäran.
PSB.2 Vridspjällventiler
PED 2014/68/EU, AFS 2016:1, FDA
Produkten är CE-märkt
Märkning på produkt: Fabrikat, DN, PN, material enl SS-EN 19
| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus | Segjärn GJS-400-18 (GGG40.3) |
| 2 | Spjällskiva |
Dimensionsområde (DN): 50 - 300
| DN | |
|---|---|
| A | |
| B | |
| Nettovikt (kg) | 0 |
Centrisk vridspjällventil fluoroplastomer fodrad för avstängning och reglering av aggressiva och frätande vätskor och applicering med hög renhet.
Huvudmaterial: Segjärn
Huvudmaterialkod: Segjärn GJS-400-18 (GGG40.3)
Ingående material: Rostfritt stål, Övrigt, Segjärn
Ingående materialkod: Rostfritt stål AISI 431 (1.4057), Segjärn GJS-400-18 (GGG40.3), PTFE (polytetrafluoreten)
Temperatur (°C): -20 - 200
Tryckklass (PN): 6 - 16
Anslutning: Flänsad EN1092
ETIM klassning: EC010910 - Vridspjällsventil (Drosselventil)
BK04 kod: 20706 Vridspjäll
Flödesriktning: Dubbelriktad
Möjlig montageposition: Vertikal, Horisontell
Ventilen är avsedd att monteras mellan flänsar. Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.
