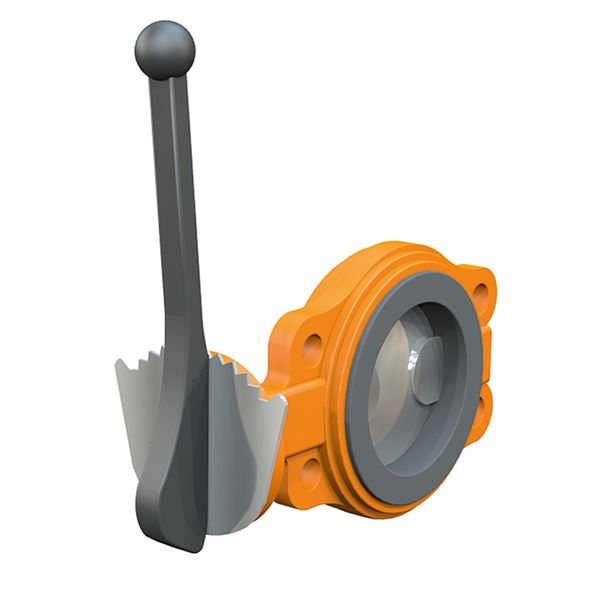

Vridspjäll AT 2313S150

4658354

Högkvalitativt heltätande vridspjäll med disk i duplex, fastvulkaniserat gummifoder i EPDM. Semi-LUG utförande. Även lämpligt för vakuum och som ändventil med handspak, snäckväxel eller manöverdon.

Tekniska specifikationer

Produktserie	Vridspjäll AT 2313-
DN	150
PN	16
Temperatur (°C)	-20 - 110
Anslutning	Flänsad EN1092

Varan har bedömning B i SundaHus Miljödata
Varan har bedömning Undviks i Byggvarubedömning

Tillbehör
Artikelinformation
Nedladdningsbart
Varianter

Tillbehör

Flänspackning AT 1612-150

Flänspackning Compensil 2mm, DN150, PN10-16 DN150 Compensil I 169mm x Y 218mm x 2,0mm

335 SEK

I lager Leverans från lager 2024-10-22

Handspak AT 2390-150-200

Handspak för AT 2310-2344

960 SEK

I lager Leverans från lager 2024-10-22

Ändlägeskontakter för spak AT 2390KONT150-200

Ändlägeskontakter Ö/S för spak AT2310S-2344S, DN150-200

12 200 SEK

I lager Leverans från lager 2024-10-22

Snäckväxel AT 2394-150-200

Snäckväxel för AT 2310-2344 DN 150-200

4 710 SEK

I lager Leverans från lager 2024-10-22

Snäckväxel AT 2394SPR150-200

Snäckväxel för AT 2310-2344 med ändlägeskont. Med inbyggda ändlägeskontakter

8 200 SEK

I lager Leverans från lager 2024-10-22

Artikelinformation

Vridspjäll DN150, PN16, spak
Högkvalitativt mjuktätande vridspjäll
med vulkaniserat foder för
inspänning mellan flänsar.
Ventilhus i gråjärn GG25.
Foder i EPDM,
spjällskiva, spindel och stift i
rostfritt duplex stål 1.4462
Korrosionsskyddsmålade klass
C3 enligt EN12944.
Bygglängd enligt SS-EN 558.
Toppfläns enligt ISO 5211.

Ursprungsland: NL Nederländerna

Tullstatnr: 84818085

Mått och vikt

Nettovikt (kg): 10.2

Bruttovikt (kg): 10.2

DN: 150

Mått A (mm): 56

Mått B (mm): 180

Mått G (mm): 133

Tekniska data

PN: 16

Antal anslutningar: 1

Ansl. 1: Flänsad EN1092

Ansl. 1 - spec.: PN16

Temperatur (°C): -20 - 110

Läckageklass: Rate A acc. to EN 12266-1:2012

Media: Tappvatten, Kylvatten, Klorerat vatten, Bakvatten, Råvatten, Korrosiva fluider

Korrosionsskydd: C3 (EN ISO 12944-2)

KVS: 1945

Anslutning enligt ISO 5211: F07

Spindeltyp: Parallell fyrkant

Manöver: Spak

Erfordrat moment (Nm): 77

Nedladdningsbart

Varianter

Artikelnummer	DN	PN	Temperatur (°C)	Manöver	Korrosionsskydd	Avs.datum	Bruttopris	Antal
AT 2313S50 RSK 4658349	50	16	-20 - 110	Spak	C3 (EN ISO 12944-2)	2024-10-22 I lager	5 000 SEK	Antal
AT 2313V50 RSK 4658390	50	16	-20 - 110	Snäckväxel	C3 (EN ISO 12944-2)	2024-10-24 Monteringsartikel	8 600 SEK	Antal
AT 2313S65 RSK 4658350	Artikeln har utgått ur sortimentet Ersätts av Vridspjäll AT 2313BS65 Observera att viss avvikelse kan förekomma	65	16	-20 - 110	Spak	C3 (EN ISO 12944-2)			Artikeln har utgått ur sortimentet Ersätts av Vridspjäll AT 2313BS65 Observera att viss avvikelse kan förekomma
AT 2313V65 RSK 4658391	Artikeln har utgått ur sortimentet Ersätts av Vridspjäll AT 2313BV65 Observera att viss avvikelse kan förekomma	65	16	-20 - 110	Snäckväxel	C3 (EN ISO 12944-2)			Artikeln har utgått ur sortimentet Ersätts av Vridspjäll AT 2313BV65 Observera att viss avvikelse kan förekomma
AT 2313S80 RSK 4658351	Artikeln har utgått ur sortimentet Ersätts av Vridspjäll AT 2313BS80 Observera att viss avvikelse kan förekomma	80	16	-20 - 110	Spak	C3 (EN ISO 12944-2)			Artikeln har utgått ur sortimentet Ersätts av Vridspjäll AT 2313BS80 Observera att viss avvikelse kan förekomma
AT 2313V80 RSK 4658392	Artikeln har utgått ur sortimentet Ersätts av Vridspjäll AT 2313BV80 Observera att viss avvikelse kan förekomma	80	16	-20 - 110	Snäckväxel	C3 (EN ISO 12944-2)			Artikeln har utgått ur sortimentet Ersätts av Vridspjäll AT 2313BV80 Observera att viss avvikelse kan förekomma
AT 2313S80-1014	Artikeln har utgått ur sortimentet Observera att viss avvikelse kan förekomma	80	16	-20 - 110	Spak	C4 (EN ISO 12944-2)			Artikeln har utgått ur sortimentet Observera att viss avvikelse kan förekomma
AT 2313S100 RSK 4658352	Artikeln har utgått ur sortimentet Ersätts av Vridspjäll AT 2313BS100 Observera att viss avvikelse kan förekomma	100	16	-20 - 110	Spak	C3 (EN ISO 12944-2)			Artikeln har utgått ur sortimentet Ersätts av Vridspjäll AT 2313BS100 Observera att viss avvikelse kan förekomma
AT 2313S100-1014	Artikeln har utgått ur sortimentet Observera att viss avvikelse kan förekomma	100	16	-20 - 110	Spak	C4 (EN ISO 12944-2)			Artikeln har utgått ur sortimentet Observera att viss avvikelse kan förekomma
AT 2313V100 RSK 4658393	Artikeln har utgått ur sortimentet Ersätts av Vridspjäll AT 2313BV100 Observera att viss avvikelse kan förekomma	100	16	-20 - 110	Snäckväxel	C3 (EN ISO 12944-2)			Artikeln har utgått ur sortimentet Ersätts av Vridspjäll AT 2313BV100 Observera att viss avvikelse kan förekomma
AT 2313S125 RSK 4658353	Artikeln har utgått ur sortimentet Ersätts av Vridspjäll AT 2313BS125 Observera att viss avvikelse kan förekomma	125	16	-20 - 110	Spak	C3 (EN ISO 12944-2)			Artikeln har utgått ur sortimentet Ersätts av Vridspjäll AT 2313BS125 Observera att viss avvikelse kan förekomma
AT 2313V125 RSK 4658394	Artikeln har utgått ur sortimentet Ersätts av Vridspjäll AT 2313BV125 Observera att viss avvikelse kan förekomma	125	16	-20 - 110	Snäckväxel	C3 (EN ISO 12944-2)			Artikeln har utgått ur sortimentet Ersätts av Vridspjäll AT 2313BV125 Observera att viss avvikelse kan förekomma
AT 2313S150 RSK 4658354	Artikeln har utgått ur sortimentet Ersätts av Vridspjäll AT 2313BS150 Observera att viss avvikelse kan förekomma	150	16	-20 - 110	Spak	C3 (EN ISO 12944-2)			Artikeln har utgått ur sortimentet Ersätts av Vridspjäll AT 2313BS150 Observera att viss avvikelse kan förekomma
AT 2313V150 RSK 4658355	150	16	-20 - 110	Snäckväxel	C3 (EN ISO 12944-2)	2024-10-22 I lager	13 600 SEK	Antal
AT 2313V150-1014	Artikeln har utgått ur sortimentet Observera att viss avvikelse kan förekomma	150	16	-20 - 110	Snäckväxel	C4 (EN ISO 12944-2)			Artikeln har utgått ur sortimentet Observera att viss avvikelse kan förekomma
AT 2313-150	Artikeln har utgått ur sortimentet Ersätts av Vridspjäll AT 2313B-150 Observera att viss avvikelse kan förekomma	150	16	-20 - 110	Fri axel	C3 (EN ISO 12944-2)			Artikeln har utgått ur sortimentet Ersätts av Vridspjäll AT 2313B-150 Observera att viss avvikelse kan förekomma
AT 2313V200 RSK 4658356	Artikeln har utgått ur sortimentet Ersätts av Vridspjäll AT 2313BV200 Observera att viss avvikelse kan förekomma	200	16	-20 - 110	Snäckväxel	C3 (EN ISO 12944-2)			Artikeln har utgått ur sortimentet Ersätts av Vridspjäll AT 2313BV200 Observera att viss avvikelse kan förekomma
AT 2313-200	Artikeln har utgått ur sortimentet Observera att viss avvikelse kan förekomma	200	16	-20 - 110	Fri axel	C3 (EN ISO 12944-2)			Artikeln har utgått ur sortimentet Observera att viss avvikelse kan förekomma
AT 2313V250 RSK 4658357	250	16	-20 - 110	Snäckväxel	C3 (EN ISO 12944-2)	2024-10-22 I lager	25 000 SEK	Antal
AT 2313V250-1014	Artikeln har utgått ur sortimentet Observera att viss avvikelse kan förekomma	250	16	-20 - 110	Snäckväxel	C4 (EN ISO 12944-2)			Artikeln har utgått ur sortimentet Observera att viss avvikelse kan förekomma
AT 2313-250	Artikeln har utgått ur sortimentet Ersätts av Vridspjäll AT 2313B-250 Observera att viss avvikelse kan förekomma	250	16	-20 - 110	Fri axel	C3 (EN ISO 12944-2)			Artikeln har utgått ur sortimentet Ersätts av Vridspjäll AT 2313B-250 Observera att viss avvikelse kan förekomma
AT 2313V300 RSK 4658358	300	16	-20 - 110	Snäckväxel	C3 (EN ISO 12944-2)	2024-10-24 Monteringsartikel	29 000 SEK	Antal
AT 2313V300-1014	Artikeln har utgått ur sortimentet Observera att viss avvikelse kan förekomma	300	16	-20 - 110	Snäckväxel	C4 (EN ISO 12944-2)			Artikeln har utgått ur sortimentet Observera att viss avvikelse kan förekomma
AT 2313-300	300	16	-20 - 110	Fri axel	C3 (EN ISO 12944-2)	2024-10-22 I lager	25 700 SEK	Antal
AT 2313V350 RSK 4658359	Artikeln har utgått ur sortimentet Ersätts av Vridspjäll AT 2313BV350 Observera att viss avvikelse kan förekomma	350	10	-20 - 110	Snäckväxel	C3 (EN ISO 12944-2)			Artikeln har utgått ur sortimentet Ersätts av Vridspjäll AT 2313BV350 Observera att viss avvikelse kan förekomma
AT 2313V350-1014	Artikeln har utgått ur sortimentet Observera att viss avvikelse kan förekomma	350	10	-20 - 110	Snäckväxel	C4 (EN ISO 12944-2)			Artikeln har utgått ur sortimentet Observera att viss avvikelse kan förekomma
AT 2313-350	Artikeln har utgått ur sortimentet Ersätts av Vridspjäll AT 2313BV350 Observera att viss avvikelse kan förekomma	350	10	-20 - 110	Fri axel	C3 (EN ISO 12944-2)			Artikeln har utgått ur sortimentet Ersätts av Vridspjäll AT 2313BV350 Observera att viss avvikelse kan förekomma
AT 2313V400 RSK 4658360	400	10	-20 - 110	Snäckväxel	C3 (EN ISO 12944-2)	2024-10-22 I lager	65 000 SEK	Antal
AT 2313V400-1014	Artikeln har utgått ur sortimentet Observera att viss avvikelse kan förekomma	400	10	-20 - 110	Snäckväxel	C4 (EN ISO 12944-2)			Artikeln har utgått ur sortimentet Observera att viss avvikelse kan förekomma
AT 2313-400	Artikeln har utgått ur sortimentet Ersätts av Vridspjäll AT 2313BV400 Observera att viss avvikelse kan förekomma	400	10	-20 - 110	Fri axel	C3 (EN ISO 12944-2)			Artikeln har utgått ur sortimentet Ersätts av Vridspjäll AT 2313BV400 Observera att viss avvikelse kan förekomma
AT 2313V450 RSK 4658361	Artikeln har utgått ur sortimentet Ersätts av Vridspjäll AT 2313BV450 Observera att viss avvikelse kan förekomma	450	10	-20 - 110	Snäckväxel	C3 (EN ISO 12944-2)			Artikeln har utgått ur sortimentet Ersätts av Vridspjäll AT 2313BV450 Observera att viss avvikelse kan förekomma
AT 2313-450	Artikeln har utgått ur sortimentet Ersätts av Vridspjäll AT 2313BV450 Observera att viss avvikelse kan förekomma	450	10	-20 - 110	Fri axel	C3 (EN ISO 12944-2)			Artikeln har utgått ur sortimentet Ersätts av Vridspjäll AT 2313BV450 Observera att viss avvikelse kan förekomma
AT 2313V500 RSK 4658362	500	10	-20 - 110	Snäckväxel	C3 (EN ISO 12944-2)	2024-10-22 I lager	89 400 SEK	Antal
AT 2313-500	Artikeln har utgått ur sortimentet Ersätts av Vridspjäll AT 2313BV500 Observera att viss avvikelse kan förekomma	500	10	-20 - 110	Fri axel	C3 (EN ISO 12944-2)			Artikeln har utgått ur sortimentet Ersätts av Vridspjäll AT 2313BV500 Observera att viss avvikelse kan förekomma
AT 2313V600	Artikeln har utgått ur sortimentet Ersätts av Vridspjäll AT 2313BV600 Observera att viss avvikelse kan förekomma	600	10	-20 - 110	Snäckväxel	C3 (EN ISO 12944-2)			Artikeln har utgått ur sortimentet Ersätts av Vridspjäll AT 2313BV600 Observera att viss avvikelse kan förekomma
