Vridspjäll med disk i rostfritt stål, gummifoder i NBR. För avstängning av exempelvis varmt och kallt vatten samt luft och andra neutrala gaser inom värme, kyla, ventilation, bevattning och sprinklersystem.
| Dimensionsområde (DN) | 40 - 400 |
|---|---|
| Tryckklass (PN) | 10 - 16 |
| Temperatur (°C) | 0 - 90 |
| Huvudmaterial | Segjärn |
| Artikelnummer | DN | PN | Temperatur (°C) | Manöver | Korrosionsskydd | Antal | ||
|---|---|---|---|---|---|---|---|---|
| AT 2300AS40 | 40 | 16 | 0 - 90 | Spak | C4 (EN ISO 12944-2) | 2025-02-05 | 1 260 SEK | |
| AT 2300AS50 | 50 | 16 | 0 - 90 | Spak | C4 (EN ISO 12944-2) | 2025-02-05 | 1 260 SEK | |
| AT 2300AS65 | 65 | 16 | 0 - 90 | Spak | C4 (EN ISO 12944-2) | 2025-02-05 | 1 280 SEK | |
| AT 2300AS80 | 80 | 16 | 0 - 90 | Spak | C4 (EN ISO 12944-2) | 2025-02-05 | 1 430 SEK | |
| AT 2300AS100 | 100 | 16 | 0 - 90 | Spak | C4 (EN ISO 12944-2) | 2025-02-05 | 1 780 SEK | |
| AT 2300AS150 | 150 | 16 | 0 - 90 | Spak | C4 (EN ISO 12944-2) | 2025-02-05 | 3 060 SEK | |
| AT 2300AV65 | 65 | 16 | 0 - 90 | Snäckväxel | C4 (EN ISO 12944-2) | 2025-02-05 | 3 000 SEK | |
| AT 2300AV100 | 100 | 16 | 0 - 90 | Snäckväxel | C4 (EN ISO 12944-2) | 2025-02-05 | 3 660 SEK | |
| AT 2300AV150 | 150 | 16 | 0 - 90 | Snäckväxel | C4 (EN ISO 12944-2) | 2025-02-05 | 5 500 SEK | |
| AT 2300AV200 | 200 | 16 | 0 - 90 | Snäckväxel | C4 (EN ISO 12944-2) | 2025-02-12 | 7 000 SEK | |
| AT 2300AV250 | 250 | 10 | 0 - 90 | Snäckväxel | C4 (EN ISO 12944-2) | 2025-02-05 | 12 000 SEK | |
| AT 2300AV300 | 300 | 10 | 0 - 90 | Snäckväxel | C4 (EN ISO 12944-2) | 2025-02-05 | 16 000 SEK |
För avstängning och reglering av varmt och kallt vatten samt luft och andra neutrala gaser inom värme, kyla, ventilation, bevattning och sprinklersystem
AT 2300ALUG är lämplig som ändventil för blindfläns och för ensidigt montage tom max 0,4 x PN klass. Med motfläns monterad upp till PN klass.
PSB.2 Vridspjällventiler
Vridspjällventil AT 2300A, alternativt AT 2300ALUG för ensidigt flänsmontage, med hus av segjärn och löst foder av NBR samt spjäll av rostfritt syrafast stål.

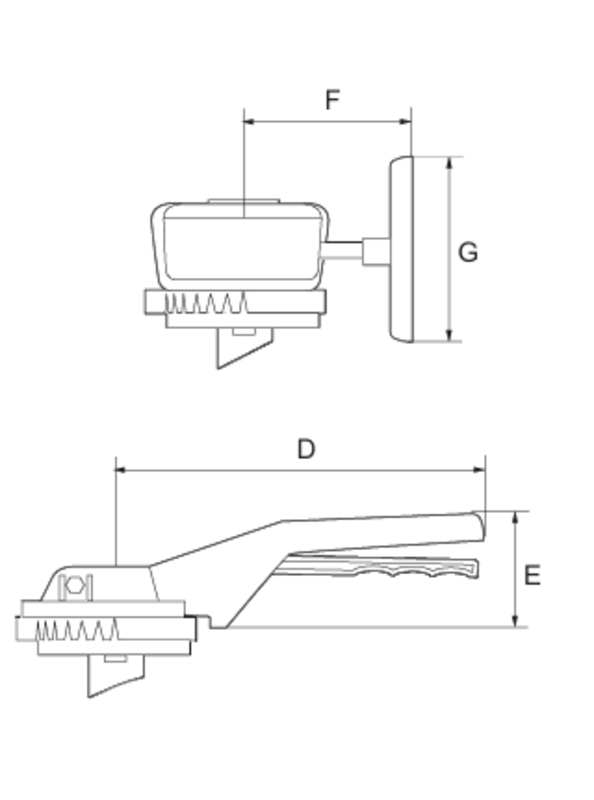

AT 2300AS med spak standard t.o.m. DN150,

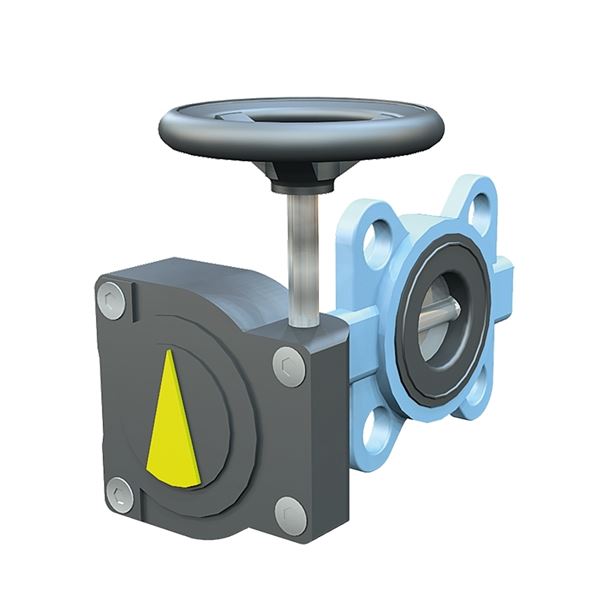

AT 2300AV med växel standard DN150 tom DN400
PED 2014/68/EU, AFS 2016:1
Produkten är CE-märkt
Märkning på produkt: Fabrikat, DN, PN, material, enligt SS-EN 19.
Dimensionsområde (DN): 40 - 400

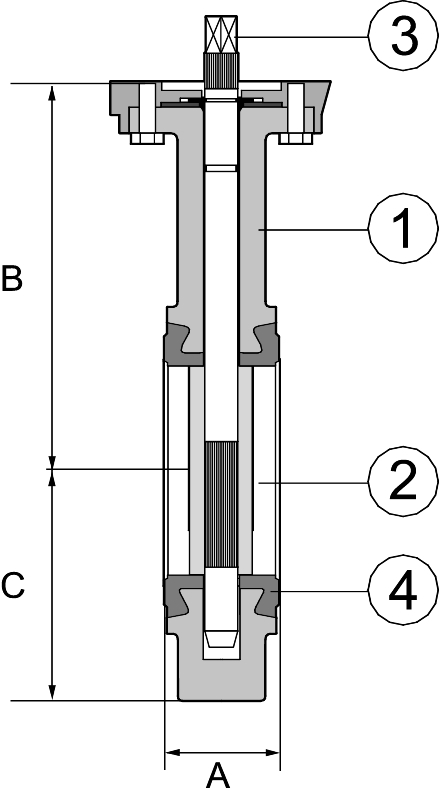

| DN | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|
| A | 33 | 43 | 46 | 46 | 52 | 56 | 60 | 68 | 78 |
| B | 140 | 156 | 161 | 169 | 187 | 215 | 255 | 248 | |
| Nettovikt (kg) | 3.5 | 3.5 | 4.5 | 5 | 6.5 | 9 | 17 | 25.6 | 34.1 |
Heltätande underhållsfri vridspjällventil med centriskt placerad spjällskiva, delad "blow-out" säker spindel, helt hus och gummifoder.
Gummifodret tjänstgör som flänspackning och skyddar huset mot korrosion. Fodrets yttre profiler sammanpressas mellan rörflänsarna vid monteringen
och garanterar tätheten mot atmosfär. Vridspjällventil AT 2300 har som standard hög spindelhals för överisolering till och med DN 200. Lämplig för inspänning mellan flänsar PN10, 16 och ASME Class 150 (DIN 2501). Konstruktionen med gängade lugs medför att ventilen sitter kvar i ledningen vid ensidig rördemontering och kan även användas som ändventil med motfläns monterad. Utan motfläns monterad max 0,4 x PN klass.Toppfläns enligt ISO 5211. Ytbehandlad klass C4 enl. ISO 12944 (AT -1014).
Huvudmaterial: Segjärn
Huvudmaterialkod: Segjärn GJS-500-7 (GGG50)
Ingående material: Rostfritt stål, Gummi, Segjärn
Ingående materialkod: Syrafast stål AISI 316 (1.4408, CF8M), Segjärn GJS-500-7 (GGG50), NBR (nitrilgummi)
Temperatur (°C): 0 - 90
Tryckklass (PN): 10 - 16
Anslutning: Flänsad EN1092
ETIM klassning: EC010910 - Vridspjällsventil (Drosselventil)
BK04 kod: 20706 Vridspjäll
Flödesriktning: Dubbelriktad
Möjlig montageposition: Vertikal, Horisontell
Ventilen är avsedd att monteras mellan flänsar utan packningar och där så är möjligt med axlarna i horisontellt läge eller stående. Ventilen får inte monteras med axeln nedåt. Vid montage bör skivan vridas tills den är helt öppen, innan bultarna dras åt. I annat fall skapas ett alltför högt vridmoment i den initiala öppningen vilket kan leda till att spjällskivan kan skadas permanent. Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.
