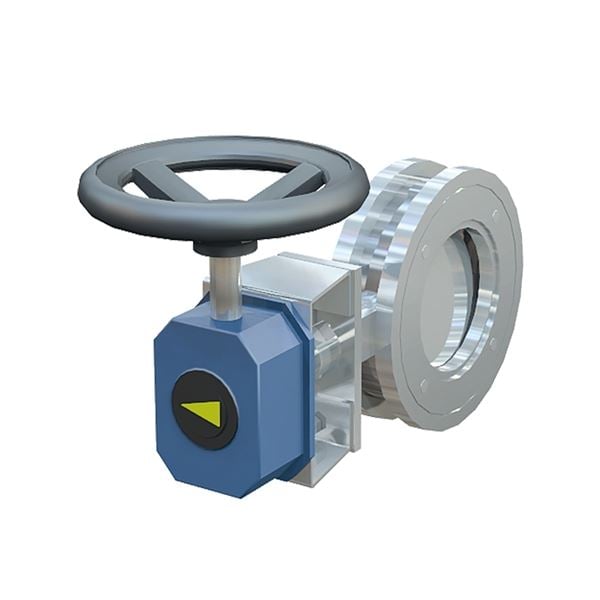

Vridspjällventil för inspänning av rostfritt stål, metalliskt tätande, PN25/16, för avstängning och reglering av vätskor, gaser, slitande och aggressiva media samt hetvatten-, kyl- och ångsystem. Med handspak tom DN 125 eller snäckväxel i alla DN.
| Dimensionsområde (DN) | 80 - 500 |
|---|---|
| Tryckklass (PN) | 10 - 25 |
| Temperatur (°C) | -40 - 150 |
| Huvudmaterial | Rostfritt stål |
| Artikelnummer | DN | PN | Temperatur (°C) | Anslutning | Manöver | Ansl. 1 | Ansl. 2 | Antal | ||
|---|---|---|---|---|---|---|---|---|---|---|
| AT 2282S80 | 80 | 25 | -40 - 150 | Flänsad EN1092 | Spak | Flänsad EN1092 | 2025-02-04 | 30 700 SEK | ||
| AT 2282-80 | 80 | 25 | -40 - 150 | Flänsad EN1092 | Fri axel | Flänsad EN1092 | 2025-02-04 | 27 000 SEK | ||
| AT 2282S100 | 100 | 25 | -40 - 150 | Flänsad EN1092 | Spak | Flänsad EN1092 | 2025-02-04 | 32 100 SEK | ||
| AT 2282V100 | 100 | 25 | -40 - 150 | Flänsad EN1092 | Snäckväxel | Flänsad EN1092 | 2025-02-04 | 36 300 SEK | ||
| AT 2282-100 | 100 | 25 | -40 - 150 | Flänsad EN1092 | Fri axel | Flänsad EN1092 | 2025-02-04 | 29 400 SEK | ||
| AT 2282S125 | 125 | 25 | -40 - 150 | Flänsad EN1092 | Spak | Flänsad EN1092 | 2025-02-04 | 35 700 SEK | ||
| AT 2282V125 | 125 | 25 | -40 - 150 | Flänsad EN1092 | Snäckväxel | Flänsad EN1092 | 2025-02-04 | 39 600 SEK | ||
| AT 2282-125 | 125 | 25 | -40 - 150 | Flänsad EN1092 | Fri axel | Flänsad EN1092 | 2025-02-04 | 32 200 SEK | ||
| AT 2282V150 | 150 | 25 | -40 - 150 | Flänsad EN1092 | Snäckväxel | Flänsad EN1092 | 2025-02-04 | 45 100 SEK | ||
| AT 2282-150 | 150 | 25 | -40 - 150 | Flänsad EN1092 | Fri axel | Flänsad EN1092 | 2025-02-04 | 38 600 SEK | ||
| AT 2282V200 | 200 | 25 | -40 - 150 | Flänsad EN1092 | Snäckväxel | Flänsad EN1092 | 2025-02-04 | 55 200 SEK | ||
| AT 2282-200 | 200 | 25 | -40 - 150 | Flänsad EN1092 | Fri axel | Flänsad EN1092 | 2025-02-04 | 48 300 SEK | ||
| AT 2282V250 | 250 | 25 | -40 - 150 | Flänsad EN1092 | Snäckväxel | Flänsad EN1092 | 2025-02-04 | 73 100 SEK | ||
| AT 2282-250 | 250 | 25 | -40 - 150 | Flänsad EN1092 | Fri axel | Flänsad EN1092 | 2025-02-04 | 63 100 SEK | ||
| AT 2282V300 | 300 | 25 | -40 - 150 | Flänsad EN1092 | Snäckväxel | Flänsad EN1092 | 2025-02-04 | 90 400 SEK | ||
| AT 2282-300 | 300 | 25 | -40 - 150 | Flänsad EN1092 | Fri axel | Flänsad EN1092 | 2025-02-04 | 80 000 SEK | ||
| AT 2282-350 | 350 | 25 | -40 - 150 | Flänsad EN1092 | Fri axel | Flänsad EN1092 | 2025-02-11 | 93 100 SEK | ||
| AT 2282V350 | 350 | 25 | -40 - 150 | Flänsad EN1092 | Snäckväxel | Flänsad EN1092 | 2025-02-04 | 104 000 SEK | ||
| AT 2282V400 | 400 | 25 | -40 - 150 | Flänsad EN1092 | Snäckväxel | Flänsad EN1092 | 2025-02-04 | 139 700 SEK |
För avstängning och reglering.
För vätskor, gaser, slitande och aggressiva media inom:
- Skogsindustri enligt anvisningarna SSG 7650
- Processindustri
- Kemisk industri
- Energiproduktion
- Petrokemisk industri
- Offshore
- Oljelagring och raffinaderier
PSB.2 Vridspjällventiler
PED 2014/68/EU
Produkten är CE-märkt
Märkning på produkt: Fabrikat, DN, PN, material och flödespil.

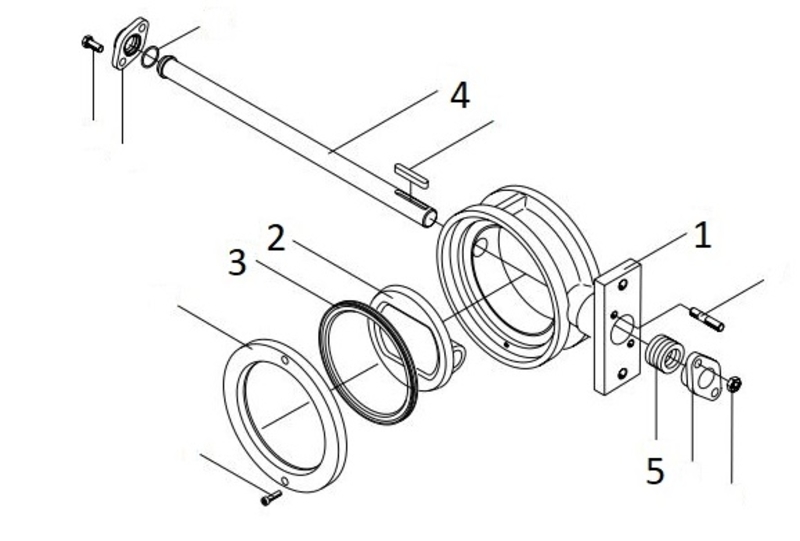

| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus | Syrafast stål AISI 316 (1.4408, CF8M) |
| 2 | Spjällskiva | Syrafast stål AISI 316 (1.4408, CF8M) |
| 3 | Sätesring | Rostfritt stål duplex (1.4462) |
| 4 | Axel | Rostfritt stål (1.4460) |
| 5 | Packbox | Grafit |
Dimensionsområde (DN): 80 - 500
| DN | A | B | Nettovikt (kg) |
|---|---|---|---|
| 80 | 46 | 236 | 8 |
| 100 | 52 | 251 | 9 |
| 125 | 56 | 271 | 12 |
| 150 | 56 | 386 | 19 |
| 200 | 60 | 414 | 25 |
| 250 | 68 | 487 | 39 |
| 300 | 78 | 526 | 52 |
| 350 | 78 | 449 | 54 |
| 400 | 102 | 667 | 102 |
Metalltätad vridspjällventil med trippel-excentriskt placerad spjällskiva och tvådelad axel, utbytbar sätesring.
Toppfläns för montering av manöverdon
Huvudmaterial: Rostfritt stål
Huvudmaterialkod: Syrafast stål AISI 316 (1.4408, CF8M)
Ingående material: Rostfritt stål
Ingående materialkod: Syrafast stål AISI 316 (1.4408, CF8M)
Temperatur (°C): -40 - 150
Temperatur noteringar: Högre temperaturer på förfrågan.
Tryckklass (PN): 10 - 25
Anslutning: Flänsad EN1092
ETIM klassning: EC010910 - Vridspjällsventil (Drosselventil)
BK04 kod: 20706 Vridspjäll
Flödesriktning: Dubbelriktad
Möjlig montageposition: Vertikal, Horisontell
Varning!
Se till att ingen kan skada sig vid provmanövrering av ventilen utanför rörsystemet.
Inga fingrar, händer eller andra kroppsdelar får vara inuti ventilerna när manöverdon är inkopplade.
Montering med pilen i flödesriktning rekommenderas.
Ventilen är avsedd att monteras mellan flänsar enligt följande:
2281/2282 Ce-intyg (PDF-fil, 38 kB)
Vridspjällventil AT 2282- Produktdatablad (PDF-fil, 281 kB)
