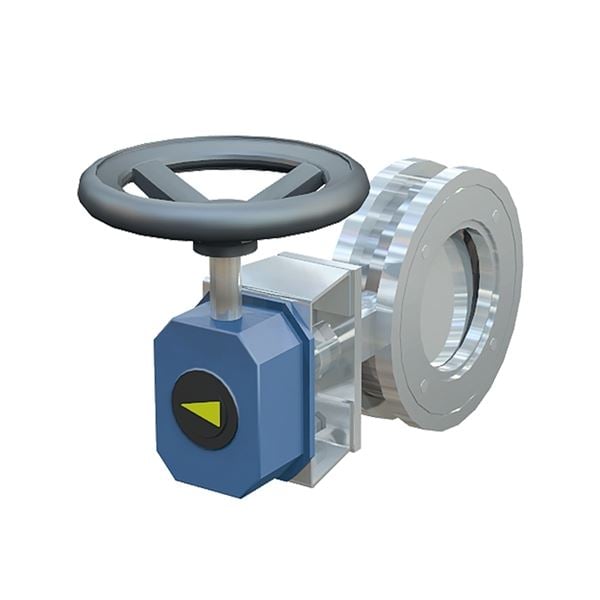

Mjuktätande vridspjäll (PTFE) i rostfritt stål, montage mellan flänsar. Toppfläns enl. ISO 5211 för enkel montering av don. Spjällskivan öppnas genom en trippel-excentrisk och lämnar sätet omgående vilket resulterar i minimalt slitage av tätningsringen. För skogsindustri, petrokemisk industri, kemisk industri samt offshore.
| Dimensionsområde (DN) | 80 - 500 |
|---|---|
| Tryckklass (PN) | 10 - 25 |
| Temperatur (°C) | -40 - 350 |
| Huvudmaterial | Rostfritt stål |
| Artikelnummer | DN | PN | Temperatur (°C) | Anslutning | Manöver | Ansl. 1 | Ansl. 2 | Antal | ||
|---|---|---|---|---|---|---|---|---|---|---|
| AT 2281S80 | 80 | 25 | -40 - 150 | Flänsad EN1092 | Spak | Flänsad EN1092 | 2025-02-11 | 31 300 SEK | ||
| AT 2281V80 | 80 | 25 | -40 - 150 | Flänsad EN1092 | Snäckväxel | Flänsad EN1092 | 2025-02-11 | 33 200 SEK | ||
| AT 2281-80 | 80 | 25 | -40 - 150 | Flänsad EN1092 | Fri axel | Flänsad EN1092 | 2025-02-11 | 26 700 SEK | ||
| AT 2281S100 | 100 | 25 | -40 - 150 | Flänsad EN1092 | Spak | Flänsad EN1092 | 2025-02-11 | 33 200 SEK | ||
| AT 2281V100 | 100 | 25 | -40 - 150 | Flänsad EN1092 | Snäckväxel | Flänsad EN1092 | 2025-02-11 | 35 300 SEK | ||
| AT 2281-100 | 100 | 25 | -40 - 150 | Flänsad EN1092 | Fri axel | Flänsad EN1092 | 2025-02-11 | 28 400 SEK | ||
| AT 2281S125 | 125 | 25 | -40 - 150 | Flänsad EN1092 | Spak | Flänsad EN1092 | 2025-02-11 | 36 300 SEK | ||
| AT 2281V150 | 150 | 25 | -40 - 150 | Flänsad EN1092 | Snäckväxel | Flänsad EN1092 | 2025-02-11 | 46 400 SEK | ||
| AT 2281-150 | 150 | 25 | -40 - 150 | Flänsad EN1092 | Fri axel | Flänsad EN1092 | 2025-02-11 | 37 100 SEK | ||
| AT 2281V200 | 200 | 25 | -40 - 150 | Flänsad EN1092 | Snäckväxel | Flänsad EN1092 | 2025-02-11 | 56 300 SEK | ||
| AT 2281-200 | 200 | 25 | -40 - 150 | Flänsad EN1092 | Fri axel | Flänsad EN1092 | 2025-02-11 | 47 200 SEK | ||
| AT 2281V250 | 250 | 25 | -40 - 150 | Flänsad EN1092 | Snäckväxel | Flänsad EN1092 | 2025-02-11 | 64 400 SEK | ||
| AT 2281-250 | 250 | 25 | -40 - 150 | Flänsad EN1092 | Fri axel | Flänsad EN1092 | 2025-02-11 | 60 700 SEK | ||
| AT 2281V300 | 300 | 25 | -40 - 150 | Flänsad EN1092 | Snäckväxel | Flänsad EN1092 | 2025-02-11 | 78 500 SEK | ||
| AT 2281-300 | 300 | 25 | -40 - 150 | Flänsad EN1092 | Fri axel | Flänsad EN1092 | 2025-02-11 | 72 100 SEK |
För avstängning och reglering.
För vätskor, gaser, slitande och aggressiva media inom:
- Skogsindustri enligt anvisningarna SSG 7650
- Processindustri
- Kemisk industri
- Energiproduktion
- Petrokemisk industri
- Offshore
- Oljelagring och raffinaderier
PSB.2 Vridspjällventiler
Vridspjäll 2281- i rostfritt stål med PTFE-tätning, montage mellan flänsar. Toppfläns enl. ISO 5211 för enkel montering av don. Spjällskivan är monterad trippel-excentrisk och lämnar sätet omgående vilket resulterar i minimalt slitage av tätningsringen. För skogsindustri, petrokemisk industri, kemisk industri samt offshore.
PED 2014/68/EU, ATEX 94/9/EG
Produkten är CE-märkt
Märkning på produkt: Fabrikat, DN, PN, material och flödespil.

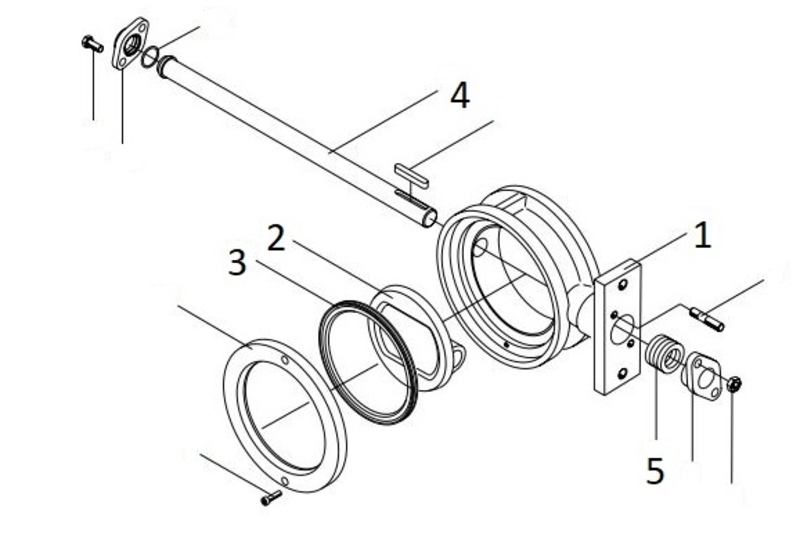

| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus | Syrafast stål AISI 316 (1.4408, CF8M) |
| 2 | Spjällskiva | Syrafast stål AISI 316 (1.4408, CF8M) |
| 3 | Säte | PTFE (polytetrafluoreten) |
| 4 | Axel | Rostfritt stål (1.4460) |
| 5 | Packbox | Grafit |
Dimensionsområde (DN): 80 - 500
| DN | A | B | Nettovikt (kg) |
|---|---|---|---|
| 80 | 46 | 236 | 8 |
| 100 | 52 | 251 | 9 |
| 125 | 56 | 271 | 12 |
| 150 | 56 | 386 | 19 |
| 200 | 60 | 414 | 25 |
| 250 | 68 | 487 | 39 |
| 300 | 78 | 526 | 52 |
Mjuktätande vridspjällventil med trippel-excentriskt placerad spjällskiva och tvådelad axel, utbytbar sätesring.
Toppfläns för montering av manöverdon
Huvudmaterial: Rostfritt stål
Huvudmaterialkod: Syrafast stål AISI 316 (1.4408, CF8M)
Ingående material: Rostfritt stål, Övrigt
Ingående materialkod: Syrafast stål AISI 316 (1.4408, CF8M), PTFE (polytetrafluoreten)
Temperatur (°C): -40 - 350
Temperatur noteringar: Högre temperaturer på förfrågan.
Tryckklass (PN): 10 - 25
Anslutning: Flänsad EN1092
ETIM klassning: EC010910 - Vridspjällsventil (Drosselventil)
BK04 kod: 20706 Vridspjäll
Flödesriktning: Dubbelriktad
Möjlig montageposition: Vertikal, Horisontell
Varning!
Se till att ingen kan skada sig vid provmanövrering av ventilen utanför rörsystemet.
Inga fingrar, händer eller andra kroppsdelar får vara inuti ventilerna när manöverdon är inkopplade.
Montering med pilen i flödesriktning rekommenderas.
Ventilen är avsedd att monteras mellan flänsar enligt följande:
