Vridspjällventil med svetsändar i stål, metalliskt tätande. För avstängning och reglering i hetvatten- kylsystem, olje, massa och ångsystem
| Produktserie | Vridspjällventil AT 2270B |
|---|---|
| DN | 500 |
| PN | 25 |
| Temperatur (°C) | -40 - 260 |
| Anslutning | ISO 1127, svetsända |

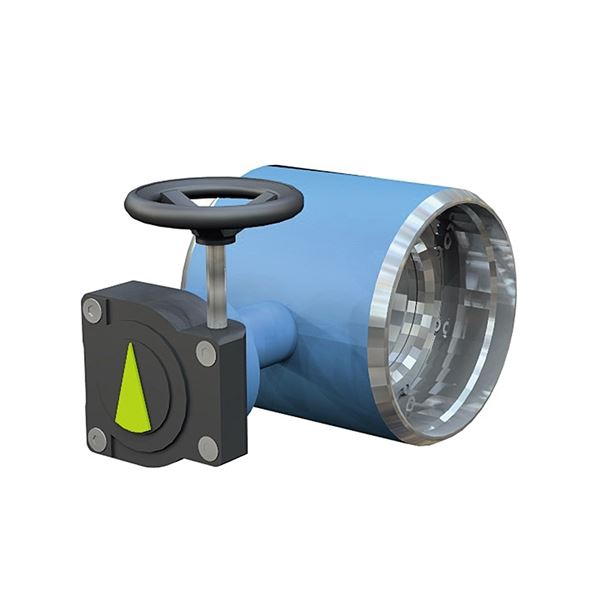

Vridspjäll DN500 med svetsändar
Ventilhus i kolstål
Läckage klass B, ISO5208, 12266-1
Med svetsändar PN25, fri axel.
Stängningstryck DeltaP 16bar.
Ursprungsland: FI Finland
Tullstatnr: 84818085
Nettovikt (kg): 201
Bruttovikt (kg): 201
DN: 500
Mått A (mm): 350
Mått B (mm): 470
Mått C (mm): 660
Mått D (mm): 351
PN: 25
Antal anslutningar: 2
Ansl. 1: ISO 1127, svetsända
Ansl. 1 - spec.: DN500-Dy mm
Ansl. 2: ISO 1127, svetsända
Ansl. 2 - spec.: DN500-Dy mm
Temperatur (°C): -40 - 260
Utförande typ: Ventiler
Utförande: Fri axel
Differenstryck bar(g): 16
Läckageklass: Rate B acc. to EN 12266-1:2012
Media: Ånga, Kylvatten, Petroleumprodukter
KVS: 15000
Anslutning enligt ISO 5211: F16
Spindeltyp: Kilspår
Manöver: Fri axel
Erfordrat moment (Nm): 3000
| Artikelnummer | Antal | |||
|---|---|---|---|---|
| AT 2270BV200 | ||||
| AT 2270BV200A | ||||
| AT 2270BV250 | ||||
| AT 2270B-400 | ||||
| AT 2270BV500 | ||||
| AT 2270B-500 | ||||
| AT 2270BV600 | ||||
| AT 2270B-600 | ||||
| AT 2270BV700 |
