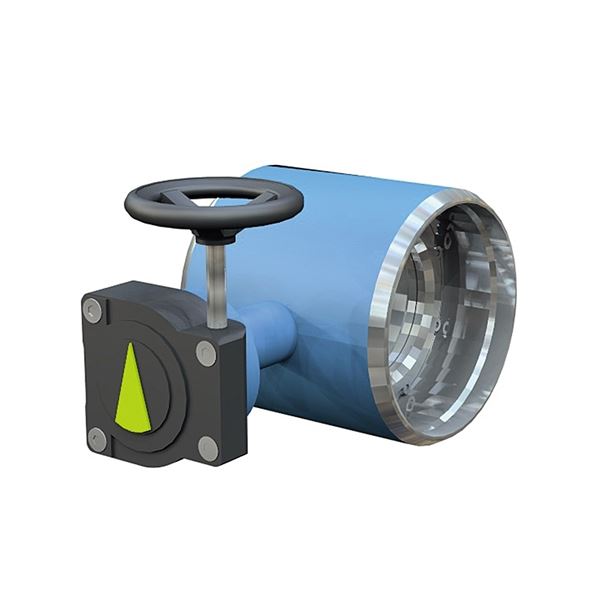

Vridspjällventil med svetsändar i stål, metalliskt tätande. För avstängning och reglering i hetvatten- kylsystem, olje, massa och ångsystem
| Produktserie | Vridspjällventil AT 2270B |
|---|---|
| DN | 400 |
| PN | 25 |
| Temperatur (°C) | -40 - 260 |
| Anslutning | ISO 1127, svetsända |
Vridspjäll DN400 med svetsändar
Ventilhus i kolstål
Läckage klass B, ISO5208, 12266-1
Med svetsändar PN25, fri axel.
Stängningstryck DeltaP 16bar.
Ursprungsland: FI Finland
Tullstatnr: 84818085
Nettovikt (kg): 124
Bruttovikt (kg): 124
DN: 400
Mått A (mm): 310
Mått B (mm): 409
Mått C (mm): 540
Mått D (mm): 300
PN: 25
Antal anslutningar: 2
Ansl. 1: ISO 1127, svetsända
Ansl. 1 - spec.: DN400-Dy 406,4mm
Ansl. 2: ISO 1127, svetsända
Ansl. 2 - spec.: DN400-Dy 406,4mm
Temperatur (°C): -40 - 260
Utförande typ: Ventiler
Utförande: Fri axel
Max designtryck bar(g): 25
Differenstryck bar(g): 16
Läckageklass: Rate B acc. to EN 12266-1:2012
KVS: 8200
Anslutning enligt ISO 5211: F14
Spindeltyp: Kilspår
Manöver: Fri axel
Erfordrat moment (Nm): 1600
| Artikelnummer | Antal | |||
|---|---|---|---|---|
| AT 2270BV200 | ||||
| AT 2270BV200A | ||||
| AT 2270BV250 | ||||
| AT 2270B-400 | ||||
| AT 2270BV500 | ||||
| AT 2270B-500 | ||||
| AT 2270BV600 | ||||
| AT 2270B-600 | ||||
| AT 2270BV700 |
2270B Declaration of conformity (PDF-fil, 136 kB)
Vridspjällventil AT 2270B Produktdatablad (PDF-fil, 347 kB)
