Vridspjällventil AT 2270B

Användningsområde

För avstängning och reglering
För Olja, vatten och ånga inom:
- Energiproduktion, Petrokemisk industri, Hetvattensystem, Kylsystem, Oljelagring och raffinaderier, Ångsystem, Massa.

AMA-text

PSB.2 Vridspjällventiler

Vridspjäll AT 2270B.... Hus av stål för med svetsändar, metalliskt tätande.
Vridspjäll AT 2270BxxxxT.... Hus av stål med svetsändar, PTFE tätning.
Vridspjäll AT 2271B.... Hus av med svetsändar, metalliskt tätande, version för ångapplikationer.

Kvalitetssäkring

PED 2014/68/EU

Produkten är CE-märkt

Märkning på produkt: På ventilens märkskylt finns uppgifter om: DN, PN, material i tryckbärande delar, flödespil, typbeteckning samt CE-märkning.

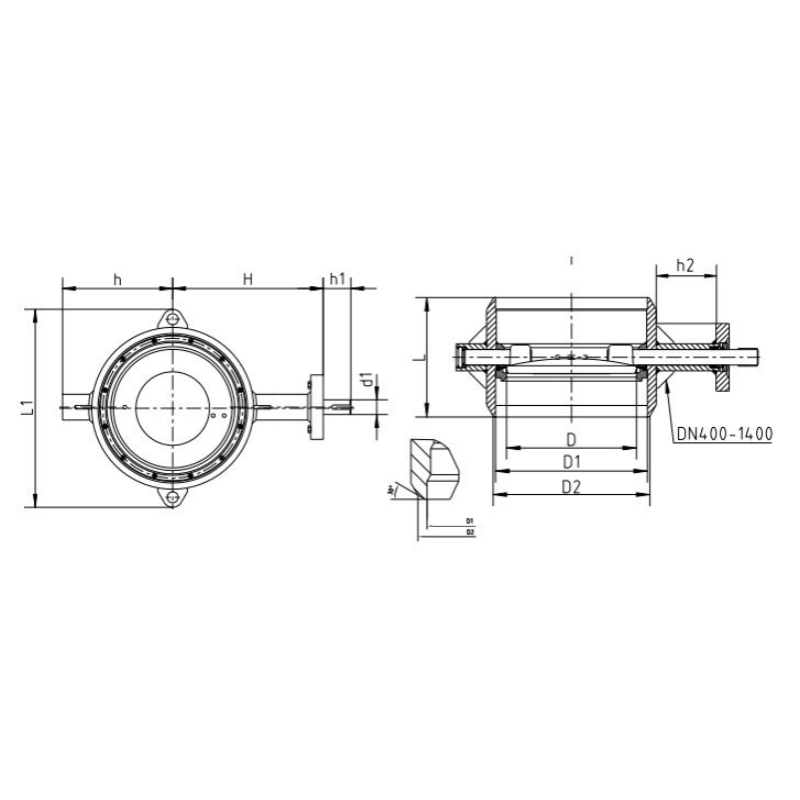

Mått och vikt

Dimensionsområde (DN): 200 - 1400

Funktion och konstruktion

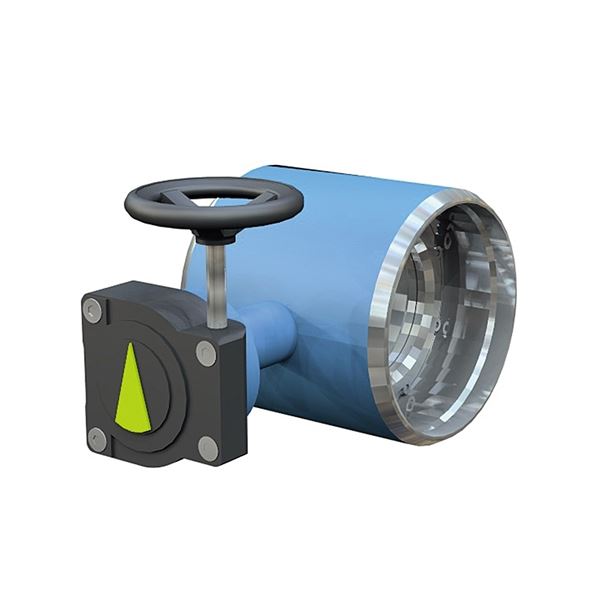

Metallisk tätande vridspjällventil med svetsändar. Toppfläns enl. ISO5211 för montering av manöverdon eller snäckväxlar. Spjällskivan är dubbel-excentriskt. Detta innebär att spjällskivan vid öppning lämnar sätet omgående. Det resulterar i minimalt slitage av tätningsytor. Ventilen tappar inte heller sin avtätning även om den manövreras frekvent. Packboxen är efterdragbar.

Tekniska data

Huvudmaterial: Stål

Ingående material: Rostfritt stål, Stål

Ingående materialkod: Syrafast stål AISI 316 (1.4408, CF8M)

Temperatur (°C): -40 - 260

Tryckklass (PN): 25

Anslutning: ISO 1127, svetsända

ETIM klassning: EC010910 - Vridspjällsventil (Drosselventil)

BK04 kod: 20706 Vridspjäll

Installation och underhåll

Flödesriktning: Dubbelriktad

Möjlig montageposition: Horisontell

Varning!
Se till att ingen kan skada sig vid provmanövrering av ventilen utanför rörsystemet. Inga fingrar, händer eller andra kroppsdelar får vara inuti ventilen när manöverdon är inkopplade. Ventilen är avsedd att monteras mellan flänsar. Ventilen kan monteras oavsett strömningsriktning. Dock bör ventilen monteras med spindeln horisontellt. Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.
