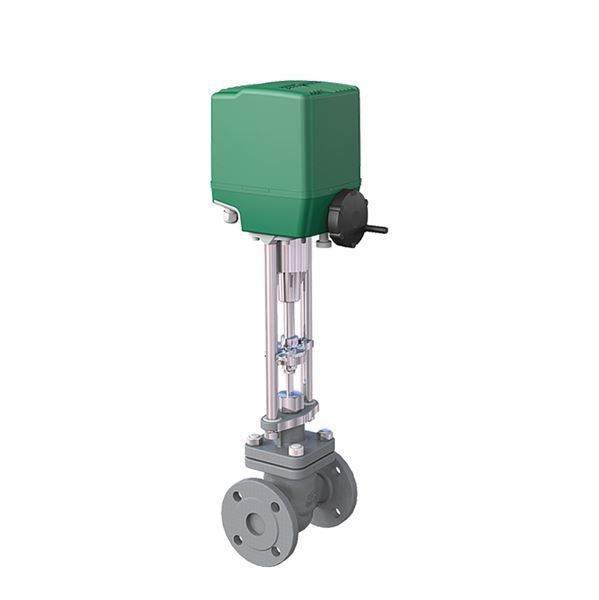

Reglerventil AT 4800B, 4801B, 4802B, 4803B

2-vägs reglerventil, komplett med elektriskt 6 kN eller 10 kN manöverdon. Matning 230V, 50Hz.

Dimensionsområde (DN)15 - 400
Tryckklass (PN)16 - 160
Temperatur (°C)-60 - 530
HuvudmaterialGråjärn, Rostfritt stål, Stål, Segjärn

Varianter

Artikelnummer DN PN Temperatur (°C) Anslutning Manöver Ansl. 1 Ansl. 2 Avs.datum Bruttopris Antal
AT 4800BE 16 -10 - 300 Flänsad EN1092, Flänsad ANSI B16.5, EN 12627, svetsända Flänsad EN1092 Flänsad EN1092 Förfrågan Förfrågan Offert
AT 4801BE 25 -10 - 350 Flänsad EN1092, Flänsad ANSI B16.5, EN 12627, svetsända Flänsad EN1092 Flänsad EN1092 Förfrågan Förfrågan Offert
AT 4802BE 40 -10 - 400 Flänsad EN1092, Flänsad ANSI B16.5, EN 12627, svetsända Flänsad EN1092 Flänsad EN1092 Förfrågan Förfrågan Offert
AT 4803BE 40 -10 - 400 Flänsad EN1092, Flänsad ANSI B16.5, EN 12627, svetsända Flänsad EN1092 Flänsad EN1092 Förfrågan Förfrågan Offert

Produktinformation

Användningsområde

Vid reglering av temperatur, tryck, nivå eller flöde i ång-, hetvatten-, hetoljesystem. Tryck och temp. enligt DIN EN 1092.

AMA-text

PSD.312 Styrventiler för platsmonterat ställdon med differenstrycks-, reglerings- och flödesinjusteringsfunktion

Kvalitetsäkring

Produkten är CE-märkt

Intyg enligt SS-EN 10204, typ 2.2 och 3.1. De flesta klassningssällskap (anges vid beställning).

Mått och vikt

Dimensionsområde (DN): 15 - 400

Funktion och konstruktion

Enkelsätig reglerventil med axiell rörelse.
Ventilkarakteristik linjär, logaritmisk eller on-off.

Tekniska data

Huvudmaterial: Gråjärn, Rostfritt stål, Stål, Segjärn

Huvudmaterialkod: Syrafast stål 316 (1.4408), Syrafast stål 316Ti (1.4571), Stål G17CrMo5-5 (1.7357), Gråjärn GJL-250 (GG25), Segjärn GJS-400-15 (GGG40)

Ingående material: Gråjärn, Rostfritt stål, Stål, Segjärn

Ingående materialkod: Syrafast stål 316 (1.4408), Syrafast stål 316Ti (1.4571), Stål G17CrMo5-5 (1.7357), Gråjärn GJL-250 (GG25), Segjärn GJS-400-15 (GGG40)

Temperatur (°C): -60 - 530

Tryckklass (PN): 16 - 160

Anslutning: Flänsad EN1092, Flänsad ANSI B16.5, EN 12627, svetsända

IP klass: IP65

Installation och underhåll

Möjlig montageposition: Horisontell

Kan monteras i valfritt inbyggnadsläge. Undantag: Nedhängande manöverdon. Se separat monterings- och skötselanvisning. Systemet bör renspolas före idrifttagande. För problemfri drift rekommenderas att filter monteras före reglerventilen. Undvik rörböjar direkt före och direkt efter reglerventilen. Det rekommenderas att ha raksträcka 5 x DN före ventilen och 10 x DN efter ventilen.
