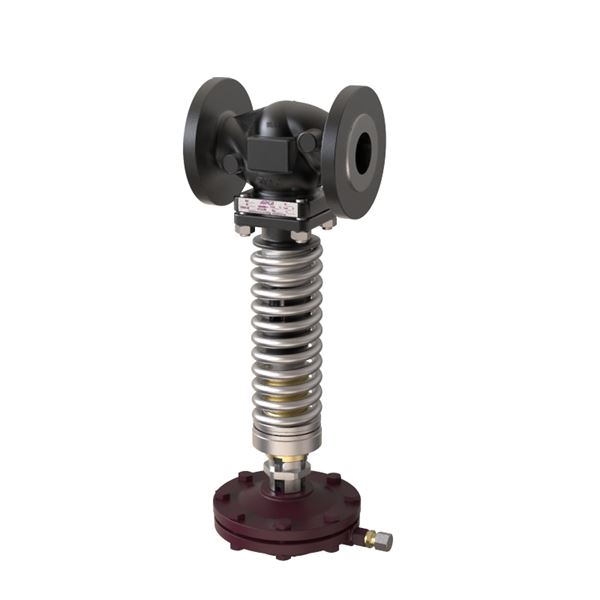

Reducerventil med kondensatkärl för tryckreducering av ånga.
| Dimensionsområde (DN) | 15 - 100 |
|---|---|
| Tryckklass (PN) | 40 |
| Temperatur (°C) | 0 - 250 |
| Huvudmaterial | Stål |
| Artikelnummer | DN | PN | KVS | Lågtryck bar(g) | Antal | ||
|---|---|---|---|---|---|---|---|
| AT 4265A15Q500-603 | 15 | 40 | 4,8 | 0,15 - 0,49 | 2025-02-05 | 45 000 SEK | |
| AT 4265A15Q500-605 | 15 | 40 | 4,8 | 0,5 - 0,99 | 2025-02-05 | 45 000 SEK | |
| AT 4265A15Q300-605 | 15 | 40 | 4,8 | 1 - 1,6 | 2025-02-05 | 42 000 SEK | |
| AT 4265A15Q140-605 | 15 | 40 | 4,8 | 1,7 - 3,8 | 2025-02-05 | 36 800 SEK | |
| AT 4265A15Q93-605 | 15 | 40 | 4,8 | 3,9 - 5,5 | 2025-02-05 | 36 800 SEK | |
| AT 4265A15Q66-605 | 15 | 40 | 4,8 | 5,6 - 8,2 | 2025-02-05 | 36 800 SEK | |
| AT 4265A15Q44-605 | 15 | 40 | 4,8 | 8,3 - 13 | 2025-02-05 | 36 800 SEK | |
| AT 4265A20Q500-603 | 20 | 40 | 6,9 | 0,15 - 0,49 | 2025-02-05 | 45 300 SEK | |
| AT 4265A20Q500-605 | 20 | 40 | 6,9 | 0,5 - 0,99 | 2025-02-05 | 45 300 SEK | |
| AT 4265A20Q300-605 | 20 | 40 | 6,9 | 1 - 1,6 | 2025-02-05 | 42 100 SEK | |
| AT 4265A20Q140-605 | 20 | 40 | 6,9 | 1,7 - 3,8 | 2025-02-05 | 36 800 SEK | |
| AT 4265A20Q93-605 | 20 | 40 | 6,9 | 3,9 - 5,5 | 2025-02-05 | 36 900 SEK | |
| AT 4265A20Q66-605 | 20 | 40 | 6,9 | 5,6 - 8,2 | 2025-02-05 | 36 900 SEK | |
| AT 4265A20Q44-605 | 20 | 40 | 6,9 | 8,3 - 13 | 2025-02-05 | 36 900 SEK | |
| AT 4265A25Q500-603 | 25 | 40 | 9,1 | 0,15 - 0,49 | 2025-02-05 | 46 900 SEK | |
| AT 4265A25Q500-605 | 25 | 40 | 9,1 | 0,5 - 0,99 | 2025-02-05 | 46 900 SEK | |
| AT 4265A25Q300-605 | 25 | 40 | 9,1 | 1 - 1,6 | 2025-02-05 | 43 600 SEK | |
| AT 4265A25Q140-605 | 25 | 40 | 9,1 | 1,7 - 3,8 | 2025-02-05 | 38 500 SEK | |
| AT 4265A25Q93-605 | 25 | 40 | 9,1 | 3,9 - 5,5 | 2025-02-05 | 42 600 SEK | |
| AT 4265A25Q66-605 | 25 | 40 | 9,1 | 5,6 - 8,2 | 2025-02-05 | 38 500 SEK | |
| AT 4265A25Q44-605 | 25 | 40 | 9,1 | 8,3 - 13 | 2025-02-05 | 38 500 SEK | |
| AT 4265A32Q500-603 | 32 | 40 | 11,8 | 0,15 - 0,49 | 2025-02-05 | 48 300 SEK | |
| AT 4265A32Q500-605 | 32 | 40 | 11,8 | 0,5 - 0,99 | 2025-02-05 | 48 300 SEK | |
| AT 4265A32Q300-605 | 32 | 40 | 11,8 | 1 - 1,6 | 2025-02-05 | 44 000 SEK | |
| AT 4265A32Q140-605 | 32 | 40 | 11,8 | 1,7 - 3,8 | 2025-02-05 | 39 900 SEK | |
| AT 4265A32Q93-605 | 32 | 40 | 11,8 | 3,9 - 5,5 | 2025-02-05 | 39 900 SEK | |
| AT 4265A32Q66-605 | 32 | 40 | 11,8 | 5,6 - 8,2 | 2025-02-05 | 39 900 SEK | |
| AT 4265A32Q44-605 | 32 | 40 | 11,8 | 8,3 - 13 | 2025-02-05 | 39 900 SEK | |
| AT 4265A40Q500-603 | 40 | 40 | 14,4 | 0,15 - 0,49 | 2025-02-05 | 51 100 SEK | |
| AT 4265A40Q500-605 | 40 | 40 | 14,4 | 0,5 - 0,99 | 2025-02-05 | 51 100 SEK | |
| AT 4265A40Q300-605 | 40 | 40 | 14,4 | 1 - 1,6 | 2025-02-05 | 44 000 SEK | |
| AT 4265A40Q140-605 | 40 | 40 | 14,4 | 1,7 - 3,8 | 2025-02-05 | 42 000 SEK | |
| AT 4265A40Q93-605 | 40 | 40 | 14,4 | 3,9 - 5,5 | 2025-02-05 | 43 600 SEK | |
| AT 4265A40Q66-605 | 40 | 40 | 14,4 | 5,6 - 8,2 | 2025-02-05 | 40 500 SEK | |
| AT 4265A40Q44-605 | 40 | 40 | 14,4 | 8,3 - 13 | 2025-02-05 | 39 700 SEK | |
| AT 4265A50Q500-613 | 50 | 40 | 26,5 | 0,15 - 0,49 | 2025-02-05 | 64 800 SEK | |
| AT 4265A50Q500-615 | 50 | 40 | 26,5 | 0,5 - 0,99 | 2025-02-05 | 63 800 SEK | |
| AT 4265A50Q300-615 | 50 | 40 | 26,5 | 1 - 1,9 | 2025-02-05 | 58 100 SEK | |
| AT 4265A50Q140-615 | 50 | 40 | 26,5 | 2 - 4,2 | 2025-02-05 | 51 600 SEK | |
| AT 4265A50Q93-615 | 50 | 40 | 26,5 | 4,3 - 6,9 | 2025-02-05 | 54 100 SEK | |
| AT 4265A50Q66-614 | 50 | 40 | 26,5 | 7 - 8,5 | 2025-02-05 | 51 600 SEK | |
| AT 4265A50Q44-614 | 50 | 40 | 26,5 | 8,6 - 13 | 2025-02-05 | 51 600 SEK | |
| AT 4265A65Q500-613 | 65 | 40 | 51,5 | 0,15 - 0,49 | 2025-02-05 | 67 000 SEK | |
| AT 4265A65Q500-615 | 65 | 40 | 51,5 | 0,5 - 0,99 | 2025-02-05 | 67 000 SEK | |
| AT 4265A65Q300-615 | 65 | 40 | 51,5 | 1 - 1,9 | 2025-02-05 | 61 900 SEK | |
| AT 4265A65Q140-615 | 65 | 40 | 51,5 | 2 - 4,2 | 2025-02-05 | 59 700 SEK | |
| AT 4265A65Q93-615 | 65 | 40 | 51,5 | 4,3 - 6,9 | 2025-02-05 | 59 700 SEK | |
| AT 4265A65Q66-614 | 65 | 40 | 51,5 | 7 - 8,5 | 2025-02-05 | 57 000 SEK | |
| AT 4265A65Q44-614 | 65 | 40 | 51,5 | 8,6 - 13 | 2025-02-05 | 58 100 SEK | |
| AT 4265A80Q500-622 | 80 | 40 | 79,8 | 0,15 - 0,45 | 2025-04-07 | 83 000 SEK | |
| AT 4265A80Q500-624 | 80 | 40 | 79,8 | 0,46 - 0,99 | 2025-02-05 | 83 000 SEK | |
| AT 4265A80Q300-624 | 80 | 40 | 79,8 | 1 - 1,9 | 2025-02-05 | 78 400 SEK | |
| AT 4265A80Q140-624 | 80 | 40 | 79,8 | 2 - 5 | 2025-02-05 | 75 200 SEK | |
| AT 4265A80Q93-624 | 80 | 40 | 79,8 | 5,1 - 8,9 | 2025-02-05 | 75 200 SEK | |
| AT 4265A80Q66-623 | 80 | 40 | 79,8 | 9 - 13 | 2025-04-07 | 70 900 SEK | |
| AT 4265A100Q500-632 | 100 | 40 | 129,5 | 0,15 - 0,45 | 2025-04-07 | 97 400 SEK | |
| AT 4265A100Q500-634 | 100 | 40 | 129,5 | 0,46 - 0,99 | 2025-02-05 | 97 400 SEK | |
| AT 4265A100Q300-634 | 100 | 40 | 129,5 | 1 - 1,9 | 2025-02-05 | 91 600 SEK | |
| AT 4265A100Q140-634 | 100 | 40 | 129,5 | 2 - 6 | 2025-02-05 | 91 600 SEK | |
| AT 4265A100Q93-634 | 100 | 40 | 129,5 | 6,1 - 13 | 2025-02-05 | 91 600 SEK |
För tryckreducering av ånga
Högtryck max. 25 bar (e)
Temperatur max. 250°C
Lågtryck 0,15-13 bar (se tabell för lågtrycksområde).
PED 2014/68/EU, AFS 2016:1
Produkten är CE-märkt
Märkning på produkt: Fabrikat, DN, PN, material samt pil visande flödesriktning.

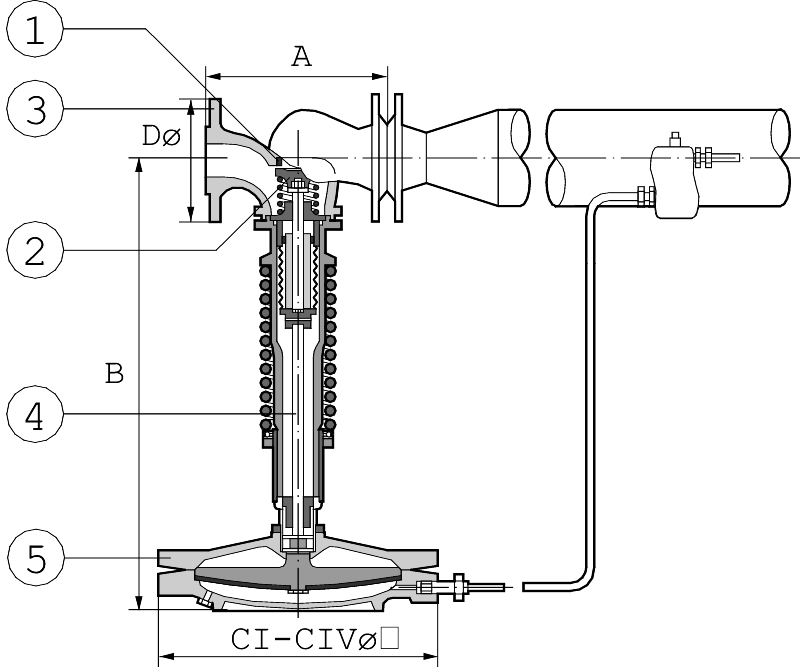

| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus | Stål GP240GH N (1.0619) |
| 2 | Säte | Syrafast stål AISI 316 (1.4401) |
| 3 | Kägla | Martensitiskt rostfritt stål (1.4021) |
| 4 | Spindel | Rostfritt stål AISI 304 (1.4301) |
| 5 | Membranhus | Stål GP240GH N (1.0619) |
Dimensionsområde (DN): 15 - 100
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|
| A | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
| B | 440 | 440 | 440 | 445 | 445 | 540 | 540 | 610 | 650 |
| C | 340 | 340 | 340 | 340 | 340 | 340 | 340 | 340 | 340 |
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 |
| Nettovikt (kg) | 24 | 29 | 30 | 32 | 34 | 42 | 46 | 53 | 70 |
Käglan är avlastad, vilket ger konstant lågtryck även vid varierande högtryck. Käglans läge styrs av lågtrycket som via kondensatkärlet och impulsledningen påverkar membranhuset. Ventilen är enkelsätig och självverkande - ingen hjälpstyrning.
DIMENSIONERING
Vid reducering av överhettad ånga ska den överhettade ångans vikt multipliceras med faktorn VH/VS där: VH spec. volym av överhettad ånga och VS är spec. volym av mättad ånga.
Kapacitetstabellerna används för dimensionering av:
- Reducerventil
- Högtrycksledning
- Lågtrycksledning
Korrektionsfaktor.
Vid följande reducerförhållanden (bar a) skall den önskade kapaciteten multipliceras med korrektionsfaktorn:
(P2 låg+1)/(P1 hög+1) ≥ 0,7 ger korrektionsfaktor = 1,25
(P2 låg+1)/(P1 hög+1) ≥ 0,8 ger korrektionsfaktor = 1,6
(P2 låg+1)/(P1 hög+1) = 0,9 ger korrektionsfaktor = 2,25
(P2 låg+1)/(P1 hög+1) < 0,7 behöver ej korrigeras
P2 låg = lågtryck bar (e)
P1 hög = högtryck bar (e)
Observera att vid val av mindre rördimensioner uppstår ett högre tryckfall.
DIMENSIONERINGSEXEMPEL
Ångmängd: 5400 kg/h
Högtryck: 25 bar
Lågtryck: 7 bar
Reducerventil
Sök upp värdet 25 bar under rubriken p-övertryck i tabellen ventilkapacitet som anger den maximala ångmängden som ventilen kan användas för. Följ raden åt höger. Sök upp värdet som är större än eller lika med 5400 kg/h. I tabellen blir det 5700 kg/h och ventil DN 40.
Högtrycksledning
Sök åter upp raden 25 bar i tabellen rörkapacitet. Följ raden åt höger till ett värde som skall vara större än eller lika med 5400 kg/h. Enligt tabellen blir det 6500 kg/ h och rör DN 50.
Lågtrycksledning
Här gäller att gå till väga som förut, men nu skall du söka upp raden 7 bar. 5500 kg/h är max. kapacitet för rör DN 100.
Dimensioneringresultat
Reducerventil DN 40
Högtrycksledning DN 50
Lågtrycksledning DN 100
Det är dock möjligt att välja reducerventil i samma DN som högtrycksledningen om det bedöms som mera praktiskt. I exemplet kan också ventil DN 50 användas.
När nu reducerventil, högtrycks- och lågtrycksledning är dimensionerade, väljer du membranhus och fjäder i kombination på följande sätt:
Utgå från DN 40 (utvald reducerventil) och sök upp det tryckintervall i lågtrycksintervallstabellen där lågtrycket 7 bar kan inordnas. I detta fall 5,6-8,2 bar, vilket ger membranhus Q 66 och fjäder nr 605. Lågtrycket är nu reglerbart i det angivna området 5,6-8,2 bar. Sker förändringar i anläggningen så att ett lågtryck önskas utanför nuvarande område så fordras byte av membranhus eller fjäder, eventuellt båda.
Huvudmaterial: Stål
Ingående material: Stål
Temperatur (°C): 0 - 250
Tryckklass (PN): 40
Anslutning: Flänsad EN1092
ETIM klassning: EC010122 - Tryckreduceringsventil
BK04 kod: 21001 Ventiler
Produktens färg: RAL 9005 - Kolsvart
Kommentar till färg: Membranhuset är i färg RAL 4004.
| P, övertryck i bar (e) | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 |
|---|---|---|---|---|---|---|---|---|---|
| 0,5 | 51 | 68 | 90 | 118 | 186 | 300 | 460 | 800 | 1250 |
| 0,75 | 63 | 84 | 112 | 146 | 230 | 360 | 580 | 1000 | 1550 |
| 1 | 75 | 100 | 133 | 175 | 280 | 430 | 700 | 1200 | 1850 |
| 1,5 | 100 | 133 | 175 | 240 | 360 | 590 | 910 | 1600 | 2500 |
| 2 | 125 | 170 | 230 | 290 | 450 | 730 | 1160 | 2000 | 3050 |
| 2,5 | 150 | 200 | 260 | 350 | 550 | 880 | 1390 | 2400 | 3600 |
| 3 | 175 | 240 | 310 | 400 | 640 | 1010 | 1600 | 2700 | 4300 |
| 4 | 220 | 290 | 390 | 510 | 800 | 1300 | 2000 | 3400 | 5400 |
| 5 | 260 | 350 | 480 | 620 | 1000 | 1600 | 2500 | 4200 | 6500 |
| 6 | 330 | 440 | 580 | 760 | 1220 | 1930 | 3000 | 5100 | 8000 |
| 7 | 400 | 520 | 700 | 910 | 1430 | 2300 | 3600 | 6100 | 9500 |
| 8 | 450 | 600 | 800 | 1040 | 1670 | 2700 | 4100 | 7100 | 11000 |
| 9 | 500 | 670 | 880 | 1180 | 1800 | 2900 | 4600 | 7800 | 12000 |
| 10 | 560 | 750 | 980 | 1300 | 2000 | 3200 | 5100 | 8500 | 13500 |
| 12 | 680 | 900 | 1180 | 1540 | 2500 | 4000 | 6100 | 10500 | 16300 |
| 14 | 800 | 1050 | 1400 | 1850 | 2900 | 4700 | 7200 | 12600 | 19000 |
| 16 | 920 | 1230 | 1630 | 2150 | 3400 | 5500 | 8300 | 14600 | 22000 |
| 18 | 1040 | 1400 | 1860 | 2450 | 3600 | 6200 | 9500 | 16600 | 25000 |
| 21 | 1170 | 1540 | 2100 | 2700 | 4200 | 7000 | 10800 | 18600 | 28000 |
| 22 | 1330 | 1780 | 2350 | 3050 | 4900 | 7800 | 12200 | 21000 | 32000 |
| 24 | 1500 | 2000 | 2600 | 3400 | 5400 | 8700 | 13700 | 23500 | 36000 |
| 25 | 1600 | 2150 | 2800 | 3600 | 5700 | 9200 | 14500 | 25500 | 38000 |
| P, övertryck i bar (e) | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 |
|---|---|---|---|---|---|---|---|---|---|
| 0,15 | 10 | 17 | 27 | 40 | 83 | 120 | 180 | 260 | 420 |
| 0,2 | 11 | 19 | 31 | 46 | 90 | 145 | 210 | 310 | 500 |
| 0,3 | 13 | 23 | 35 | 55 | 112 | 165 | 240 | 360 | 560 |
| 0,5 | 16 | 28 | 46 | 70 | 140 | 200 | 300 | 440 | 700 |
| 0,75 | 20 | 35 | 57 | 85 | 175 | 250 | 370 | 560 | 870 |
| 1 | 25 | 42 | 68 | 100 | 210 | 300 | 450 | 680 | 1040 |
| 1,5 | 32 | 55 | 90 | 140 | 280 | 400 | 590 | 880 | 1400 |
| 2 | 40 | 70 | 115 | 170 | 350 | 520 | 750 | 1120 | 1750 |
| 2,5 | 47 | 84 | 135 | 200 | 400 | 600 | 880 | 1310 | 2100 |
| 3 | 55 | 99 | 155 | 240 | 480 | 700 | 1020 | 1540 | 2400 |
| 4 | 70 | 123 | 195 | 300 | 600 | 890 | 1300 | 1900 | 3000 |
| 5 | 85 | 150 | 245 | 360 | 740 | 1080 | 1600 | 2400 | 3700 |
| 6 | 104 | 185 | 300 | 450 | 900 | 1340 | 1950 | 2900 | 4700 |
| 7 | 122 | 225 | 350 | 540 | 1100 | 1600 | 2400 | 3400 | 5500 |
| 8 | 140 | 250 | 400 | 600 | 1250 | 1800 | 2700 | 4000 | 6200 |
| 9 | 160 | 280 | 450 | 680 | 1380 | 2000 | 2290 | 4400 | 6900 |
| 10 | 180 | 320 | 500 | 750 | 1500 | 2300 | 3300 | 5000 | 7800 |
| 12 | 220 | 380 | 610 | 900 | 1850 | 2700 | 4000 | 6000 | 9200 |
| 14 | 260 | 450 | 720 | 1050 | 2300 | 3100 | 4700 | 7000 | 11000 |
| 16 | 300 | 520 | 830 | 1230 | 2600 | 3600 | 5500 | 8100 | 12600 |
| 18 | 340 | 590 | 940 | 1400 | 2900 | 4200 | 6200 | 9200 | 14000 |
| 21 | 380 | 670 | 1050 | 1580 | 3300 | 4800 | 7000 | 10300 | 16500 |
| 22 | 425 | 750 | 1180 | 1780 | 3700 | 5300 | 7800 | 11700 | 18500 |
| 24 | 475 | 840 | 1320 | 2000 | 4100 | 6000 | 8700 | 13200 | 21000 |
| 25 | 510 | 900 | 1400 | 2150 | 4400 | 6500 | 9200 | 14200 | 23000 |
| Membran | I-Q 44¹ | I-Q 44¹ | I-Q 66 | I-Q 66 | II- 93¹ | II- 93¹ | II-Q 140 | II-Q 140 | III-Q 300 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | bar | Fjäder | bar | Fjäder | bar | Fjäder | bar | Fjäder | bar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 8,3-13,0 | 605 | 5,6-8,2 | 605 | 3,9-5,5 | 605 | 1,7-3,8 | 605 | 1,0-1,6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 8,3-13,0 | 605 | 5,6-8,2 | 605 | 3,9-5,5 | 605 | 1,7-3,8 | 605 | 1,0-1,6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 8,3-13,0 | 605 | 5,6-8,2 | 605 | 3,9-5,5 | 605 | 1,7-3,8 | 605 | 1,0-1,6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 8,3-13,0 | 605 | 5,6-8,2 | 605 | 3,9-5,5 | 605 | 1,7-3,8 | 605 | 1,0-1,6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 8,3-13,0 | 605 | 5,6-8,2 | 605 | 3,9-5,5 | 605 | 1,7-3,8 | 605 | 1,0-1,6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 8,6-13,0 | 614 | 7,0-8,5 | 614 | 4,3-6,9 | 615 | 2,0-4,2 | 615 | 1,0-1,9 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 65 | 8,6-13,0 | 614 | 7,0-8,5 | 614 | 4,3-6,9 | 615 | 2,0-4,2 | 615 | 1,0-1,9 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | - | - | 9,0-13,0 | 623 | 5,1-8,9 | 624 | 2,0-5,0 | 624 | 1,0-1,9 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 100 | - | - | - | - | 6,1-13,0 | 634 | 2,0-6,0 | 634 | 1,0-1,9 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ¹Membranhuset försett med iläggningsringar. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Möjlig montageposition: Horisontell
Möjlig montageposition notering: Ventilen monteras i horisontell ledning med membranhuset nedåt.

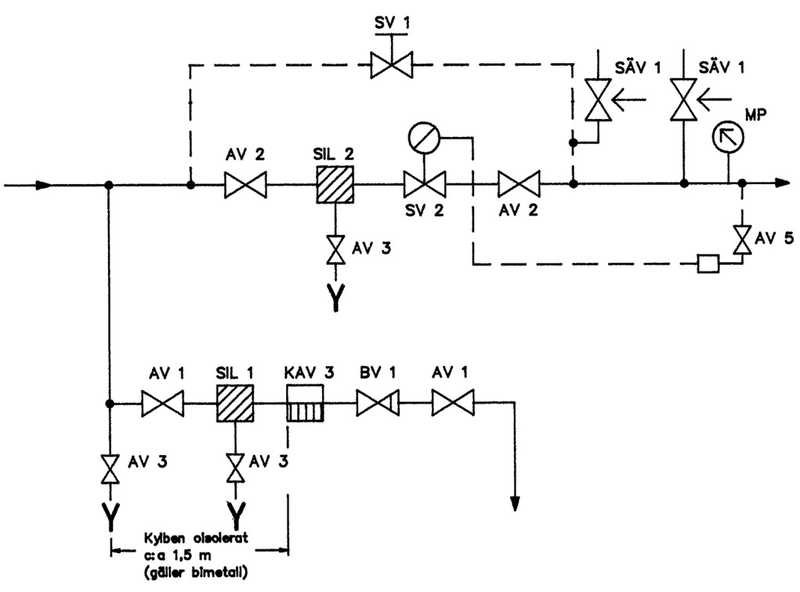

1 Inbyggnad
Reducerventilen bör monteras så nära förbrukningsstället som möjligt för att undvika tryckfall i lågtrycksledningen. Ventilen monteras i horisontell ledning med membranhuset nedåt. Gummimembranet skyddas då mot den heta ångan med vatten/kondensat från kondensatkärlet.
2 Impulsledning
Kondensatkärlet ansluts till lågtrycksledningen minst 1 meter efter ventilen och förbinds via impulsledningen med membranhuset. Detta för att ångan har återfått ett lugnare förlopp efter reducerventilen och därmed ett stabilare lågtryck. Såväl kondensatkärl som membranhus har koppling för stålrör (impulsledning) med utvändig diameter 10 mm.
3 Smutsfilter
För att undvika att föroreningar skadar säte och kägla, skall smutsfilter installeras före reducerventilen. Därmed minskar underhållskostnaderna och driftsäkerheten ökar.
4 Avstängningsventil
Vid längre perioder utan ångförbrukning ska avstängningsventilen före reducerventilen stängas av säkerhetsskäl.
5 Säkerhetsventil
Lågtrycksledningen och den därpå anslutna utrustningen skall skyddas med en säkerhetsventil. Vid dimensionering av denna beräknas maximal möjliga ångmängden enligt reducerventilens Kvs-värde.
Driftstart och injustering av lågtryck
1. Fyll på vatten i proppen på kondenskärlet. Se till att membranhuset avluftas så att utrymmet under membranhuset också fylls.
2. Lossa fjädern genom att vrida fjädertallriken motsols.
3. Se till att ventilen på lågtryckssidan är öppen.
4. Öppna avstängningsventilen på högtrycksledningen långsamt.
5. Spänn fjädern genom att vrida fjädertallriken medsols tills tryckmätaren visar önskat lågtryck.
| Förkortning | Beskrivning | PN40 | PN25 |
|---|---|---|---|
| AV1 | Avstängningsventil | AT 1050 | AT 1028 |
| AV2 | Avstängningsventil | AT 1050 | AT 1028 |
| AV3 | Avstängningsventil | AT 3547HT | AT 3547HT |
| AV5 | Avstängningsventil | AT 1890 | AT 1890 |
| SV1 | Strypventil (man) | AT 1340 | AT 1320 |
| SV2 | Reducerventil | AT 4265 | AT 4265 |
| SÄV1 | Säkerhetsventil | AT 4550 | AT 4550 |
| SIL1 | Sil | AT 4042 | AT 4028 |
| SIL2 | Sil | AT 4042 | AT 4028 |
| KAV3 | Kondensavledare | AT 4450 | - |
| BV1 | Backventil | AT 1174 | - |
| MP | Manometersats | AT 1804 | - |
Reducerventil AT 4265A Produktdatablad (PDF-fil, 728 kB)
Försäkran om överensstämmelse (CE) (PDF-fil, 378 kB)
