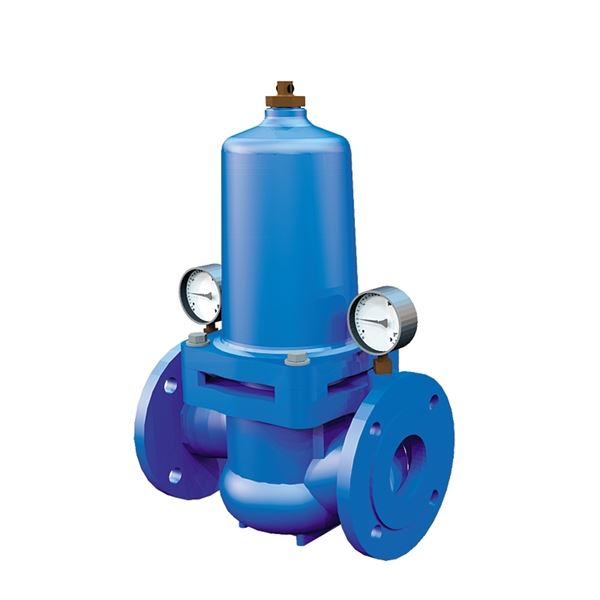

För tryckreducering av inkompressibel media som vatten. Utloppstryck justerbart (1,5-7,5bar). Typ Resideo D15S.
| Dimensionsområde (DN) | 50 - 200 |
|---|---|
| Tryckklass (PN) | 16 |
| Temperatur (°C) | 0 - 65 |
| Huvudmaterial | Segjärn |
| Artikelnummer | DN | PN | KVS | Lågtryck bar(g) | Antal | ||
|---|---|---|---|---|---|---|---|
| AT 4200A50 | 50 | 16 | 18 | 1,5 - 7,5 | 2024-12-23 | 15 500 SEK | |
| AT 4200A65 | 65 | 16 | 49 | 1,5 - 7,5 | 2024-12-23 | 19 200 SEK | |
| AT 4200A80 | 80 | 16 | 51 | 1,5 - 7,5 | 2024-12-23 | 26 700 SEK | |
| AT 4200A100 | 100 | 16 | 56 | 1,5 - 7,5 | 2024-12-23 | 39 300 SEK | |
| AT 4200A125 | 1,5 - 7,5 | 2025-01-30 | 61 500 SEK | ||||
| AT 4200A150 | 150 | 16 | 230 | 1,5 - 8 | 2025-01-30 | 83 600 SEK | |
| AT 4200A200 | 200 | 16 | 255 | 1,5 - 8 | 2025-01-30 | 88 900 SEK |

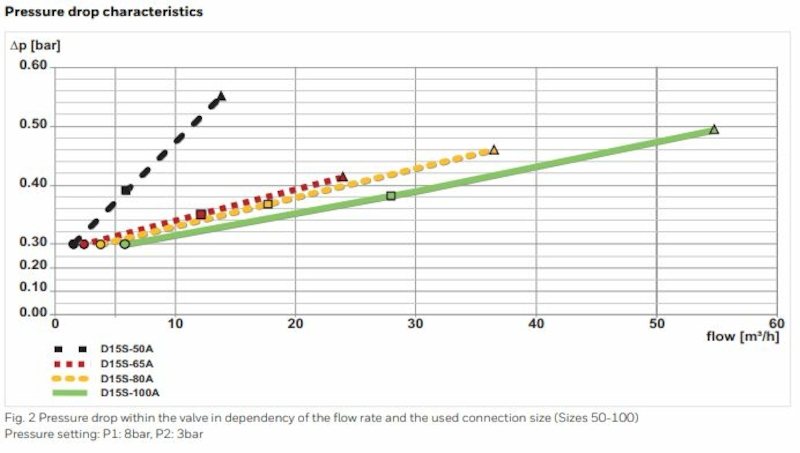

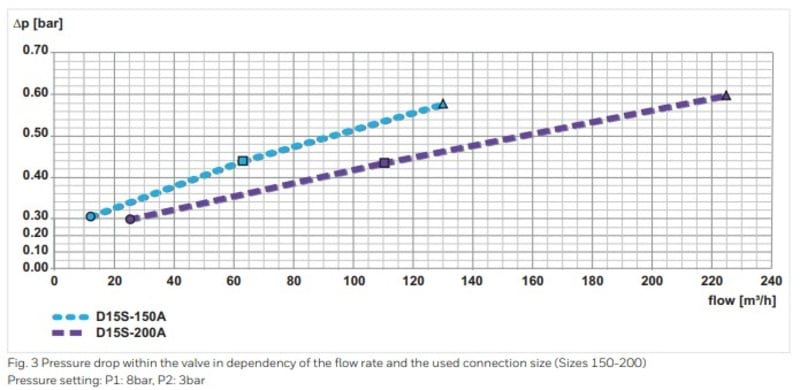

Enligt EN 806-2 tryckreducerande ventiler av denna typ skyddar hushållsvatteninstallationer mot överdrivet tryck från vattenförsörjningen. De kan också användas för industriella eller kommersiella tillämpningar inom området för deras specifikation. Genom att installera en tryckreducerande ventil kan trycket skador undviks och vattenförbrukningen minskas. Det inställda trycket hålls också konstant, även när det finns stora svängningar i inloppstrycket. Minskning av driftstrycket och bibehållande av det på en konstant nivå minimerar flödesbruset i anläggningen.
PSE.21 Tryckstyrda ventiler i vätskesystem
Reducerventil AT4200A DN50-100, hus av segjärn med epoxy på insidan, inställbart lågtryck 1,5-7,5 bar.
Reducerventil AT4200A DN150-200, hus av segjärn med epoxy på insidan, inställbart lågtryck 1,5-8 bar.
AFS 2016:1, 8 paragraf, DWGV, KIWA
Märkning på produkt: Fabrikat, DN, PN, material samt pil visande flödesriktning.
Reach datum: 2023-06-14

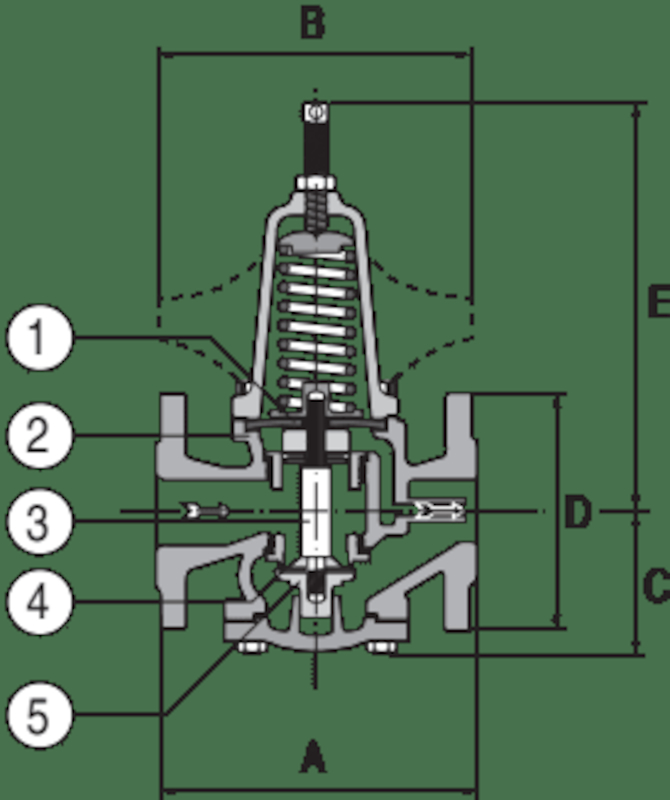

| Pos | Komponent | Material |
|---|---|---|
| 1 | Membran och tätningar | EPDM (etenpropengummi) |
| 2 | Ventilhus + Fjäderhus | Segjärn GJS-400-15 (GGG40) |
| 3 | Spindel | Stål |
| 4 | Spårring | Gummi |
| 5 | Kägla | Rostfritt stål |
Dimensionsområde (DN): 50 - 200

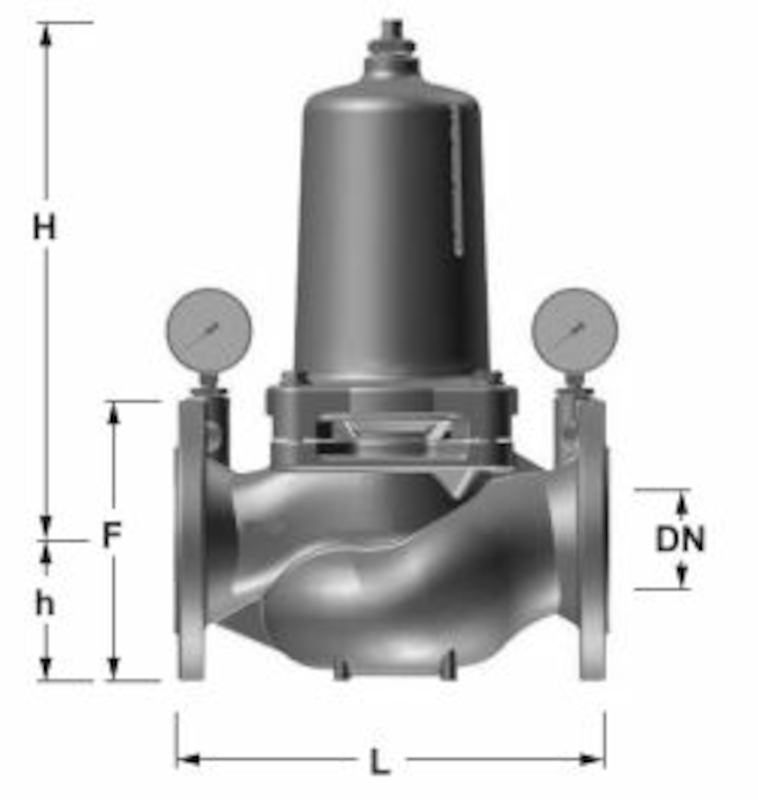

| DN | L | h | F | H | Nettovikt (kg) |
|---|---|---|---|---|---|
| 50 | 230 | 83 | 165 | 296 | 14 |
| 65 | 290 | 93 | 185 | 370 | 30.5 |
| 80 | 310 | 100 | 200 | 370 | 32 |
| 100 | 350 | 110 | 220 | 370 | 34.5 |
| 110 | |||||
| 150 | 480 | 143 | 285 | 541 | 110 |
| 200 | 600 | 170 | 340 | 534 | 135 |
Käglan är avlastad, vilket ger konstant lågtryck även vid varierande högtryck. Ventilen är tät vid nollförbrukning och lågtrycket är konstant. Ventilhuset har två uttag för mätning av lågtrycket (R8 för DN 50, R15 för DN 65-150). Lämplig tryckmätare är AT 4258.
Huvudmaterial: Segjärn
Huvudmaterialkod: Segjärn GJS-400-15 (GGG40)
Ingående material: Rostfritt stål, Stål, Plaster, Gummi, Segjärn
Ingående materialkod: Rostfritt stål AISI 431 (1.4057), Segjärn GJS-400-15 (GGG40), PA (polyamid), EPDM (etenpropengummi)
Temperatur (°C): 0 - 65
Tryckklass (PN): 16
Anslutning: Flänsad EN1092
ETIM klassning: EC010122 - Tryckreduceringsventil
Flödesriktning: Enkelriktad
RIKTLINJER FÖR INSTALLATION
Krav för installation
- Monteras i horisontella rörledningar med fjädermössa riktad uppåt
- Installation i vertikala rörledningar är möjlig med ökad underhållsarbete
- Montera avstängningsventiler
- Installationsplatsen ska skyddas mot frost och vara lättillgänglig
- Tryckmätaren kan lätt avläsas
- Förenklat underhåll och rengöring
- Installera nedströms från filter eller sil.
- Denna placering ger optimalt skydd för tryckreduceringsventilen mot smuts
- Skapa en rak rörledningssträcka på minst fem gånger den nominella ventilstorleken efter tryckreduceringsventilen (i enlighet med EN 806-2).
- Kräver regelbundet underhåll i enlighet med EN 806-5
